norme d'essai du CEI d'analyseur de transformateur de courant de 9kg Multitap CT pinte

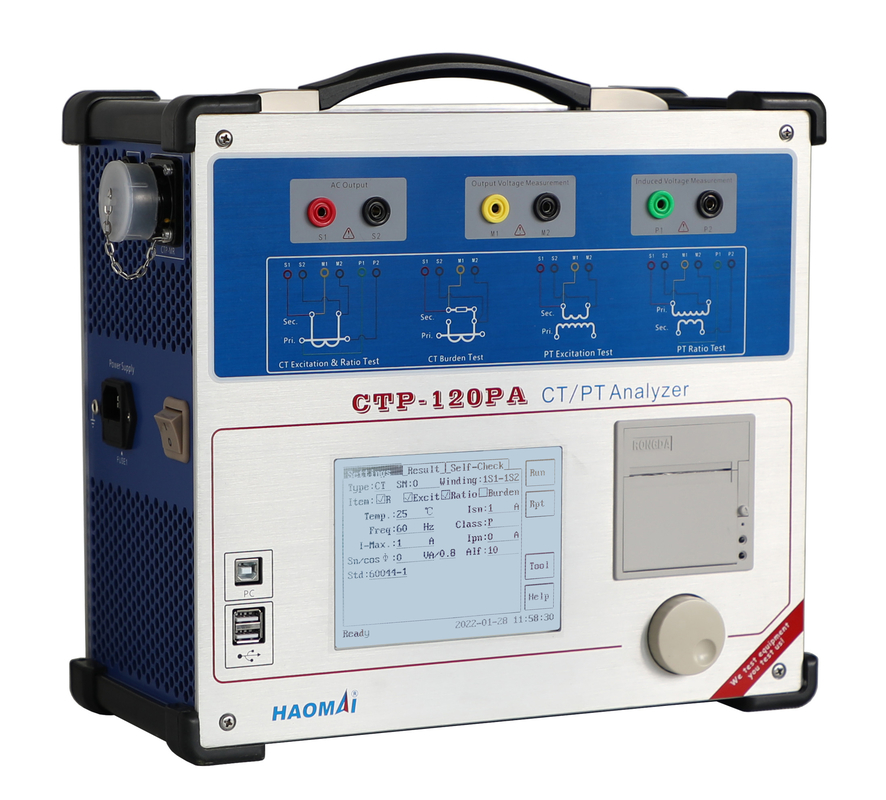

Analyseur de transformateur de courant de haute précision

Modèle : CTP-120PA

L'analyseur CTP-120PA de transformateur de courant de précision portative et haute laisse réaliser tous les essais prévus par des normes internationales sur CTs et VTs inductif.

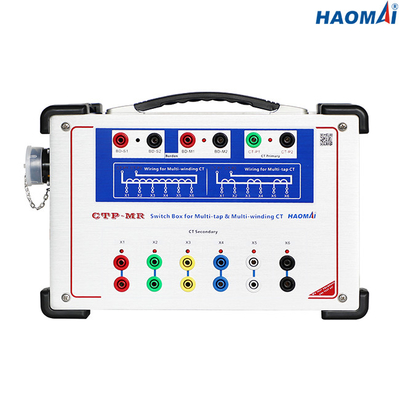

Pour des essais de CT, l'instrument peut être relié directement jusqu'à 6 robinets par l'intermédiaire de la boîte de commutateur de Multi-robinet. De cette façon la connexion au dispositif à l'essai il a exécuté seulement une fois sans besoin de toute autre opération manuelle.

Le CTP-120PA peut être employé comme unité autonome ou peut être commandé par ordinateur. Il peut être relié à un PC par l'intermédiaire du port USB. En mode commandé par ordinateur, des disques d'essai peuvent être lus de la mémoire de CTP-120PA, ou des essais de CT peuvent être exécutés du PC. Le CTP-120PA vient avec le logiciel de PC de PCT. Le logiciel de PC de PCT peut être employé pour examiner un transformateur de courant ou le transformateur de tension directement d'un PC, produit automatiquement des résultats d'essai, a lu des disques d'essai de la mémoire de CTP-120PA, et sauve des disques d'essai dans le format de Word.

L'instrument est logé dans une boîte transportable, qui est donnée en couverture et poignées pour la facilité du transport.

Caractéristiques principales

●Capable examiner la protection CTs, CTs de mesure, classe CTs de TP et spécialiste inductif

●Courbe de caractéristique et d'erreur d'excitation d'essai basée sur le principe de mesure basse fréquence

●Rapport de mesure, polarité, erreur de rapport et erreur de déplacement de phase basée sur la méthode de tension

●Capable d'examiner le multi-rapport CTs automatiquement sans besoin de refaire l'installation électrique

●Adopt a breveté la souris rotatoire multifonctionnelle pour remplacer le clavier numérique

●Adoptez 5,7 pouces d'écran d'affichage à cristaux liquides pour l'affichage

●Adoptez DSP, BRAS et système inclus d'opération de LINUX

●Essai local et essai à distance de PC disponible

●Une exactitude plus élevée de mesure : 0,05%

●Résultats d'essai d'impression directement par l'imprimante thermique intégrée

●Petit et léger (9kg/19,84 livres) pour le transport facile

Données techniques

●Norme d'essai : IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Mesure maximum de tension de genou : 40kV

●Chaîne de sortie :

tension : 0~180V (RMS)

actuel : 0~12A (RMS), 36A (valeur de crête)

●Exactitude de mesure de tension : ±0.05%

●Mesure de rapport de CT :

gamme : 1~30000

exactitude : ±0.05%

●Mesure de rapport de pinte :

gamme : 1~10000

exactitude : ±0.05%

●Mesure de phase :

exactitude : ±2min

résolution : 0.01min

●Mesure de résistance d'enroulement secondaire :

gamme : 0~300Ω

exactitude : 0.1%±1mΩ

●Mesure de charge :

gamme : 0~300VA

exactitude : 0.1%±0.1VA

●Capacité de stockage : résultats d'essai des groupes >3000

●Alimentation d'énergie

●Conditions environnementales

●Divers

L'analyseur CTP-120PA de transformateur de courant de précision portative et haute est un outil puissant pour réaliser tous les essais de CTs et de VTs inductif.
