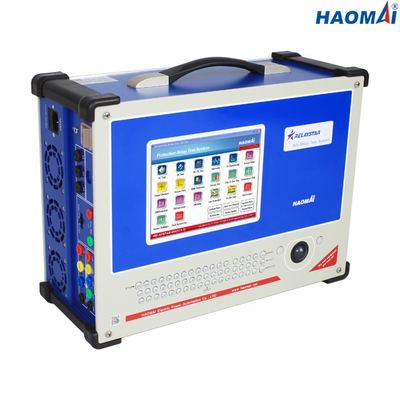

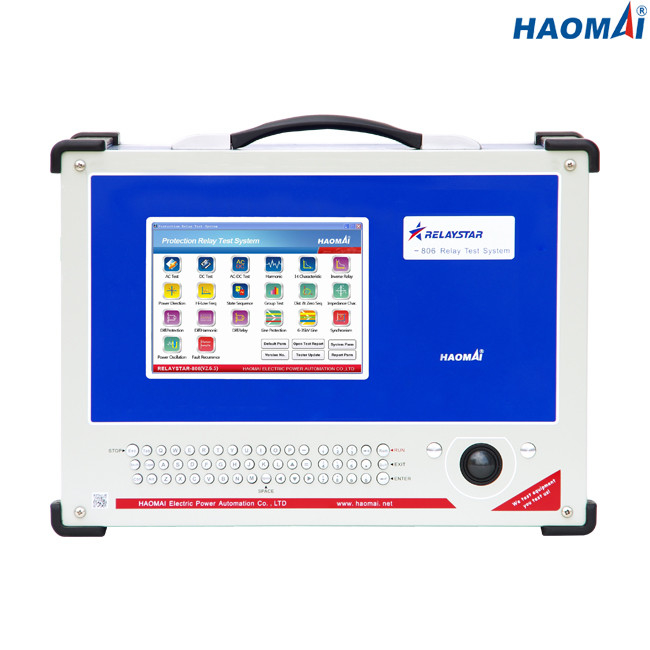

ensemble triphasé d'essai de relais de protection
Modèle : RELAYSTAR-806
Le RELAYSTAR-806 est essai tout-en-un de relais de protection réglé pour les relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur d'essai.
L'unité est extrêmement compacte et rocailleuse. La conception incorpore le plus en retard en technologie de microprocesseur numérique moderne pour réaliser des caractéristiques de sortie imbattables en termes de puissance, exactitude, basse déformation, et capacité dynamique. Cette technologie permet à des utilisateurs d'examiner beaucoup de différentes fonctions spécifiques exigées dans l'essai de relais, sans besoin des accessoires supplémentaires. Tous les signaux de sortie sont digitalement produits, amplifié, et intérieurement commandé par les modules intelligents de générateur, qui interprètent les ordres reçus du panneau avant pour produire un résultat tordu fortement précis, stable, et bas, indépendant de l'approvisionnement de tension.
Le RELAYSTAR-806 est capable pour réaliser l'essai bout à bout par l'intermédiaire du module intégré de GPS et accessoire de réception.
Caractéristiques principales
1) (3×40A) de + sortie actuelle triphasée de la tension 4 phases (4×150V)
2) PC industriel incorporé avec l'écran d'affichage à cristaux liquides de 8 pouces
3) Essai local et essai à distance de PC disponible
4) Amplificateur de puissance linéaire de haute performance
5) De bout en bout essai avec GPS incorporé
6) C.C aux. indépendant
7) Autoprotection intelligente
8) Modules abondants d'essai
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. triphasé (L-N) |
3x0… 40A |
| C.A. 1-phase (LL-LN) |
1x0… 120A |
| C.C (L-N) |
3x… ±10A |
|
Puissance
|
C.A. triphasé (L-N) |
3x300VA à 40A |
| C.A. 1-phase (LL-LN) |
1x1000VA à 120A |
| C.C (L-N) |
3x120VA à 10A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| C.C : ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 4-phase (L-N) |
4x0… 150V |
| C.A. 1-phase (L-L) |
1x0… 300V |
| C.C (L-N) |
3x… ±160V |
| Puissance |
C.A. 4-phase (L-N) |
4x70VA à 150V |
| C.A. 1-phase (L-L) |
1x140VA à 300V |
| C.C (L-N) |
3x80VA à 160V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0~5V), ≤0.2% (5~160V) |
| Résolution |
1mV |
Approvisionnement auxiliaire de C.C
| Chaîne de tension |
110V/220V (max.1.5A) |
| Puissance |
max.165VA/330VA |
Entrées binaires
| Nombre |
8 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
| Temps de mesure maximal |
999999.999s |
| Exactitude de temps |
±1ms |
| Résolution temporelle |
1ms |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (C.A. 220V/230V/120V±10%, 1 phase) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 115V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
18kg (39,68 livres) |
| Dimensions (W X H X D, sans poignée) |
405×300×164mm (15.94x11.81x6.46 dedans) |
| Port de connexion |
2 USB2.0 ports, 1 port Ethernet |
Le design compact et la haute performance l'amplificateur de puissance que linéaire font l'essai triphasé de relais de protection ont placé RELAYSTAR-806 particulièrement approprié à examiner et à commissionner le travail dans la distribution et les systèmes industriels.
l'ensemble triphasé RELAYSTAR-806 d'essai de relais de protection a passé le type essai dans le laboratoire de la Chine KETOP accrédité sous ISO/IEC 17025.
l'essai triphasé de relais de protection a placé RELAYSTAR-806 est également calibré dans le laboratoire de tiers accrédité sous ISO/IEC 17025.
Le type rapport d'essai et rapport de calibrage publié par le laboratoire sont montrés en tant que ci-dessous.
