Ensemble universel d'essai de relais de protection

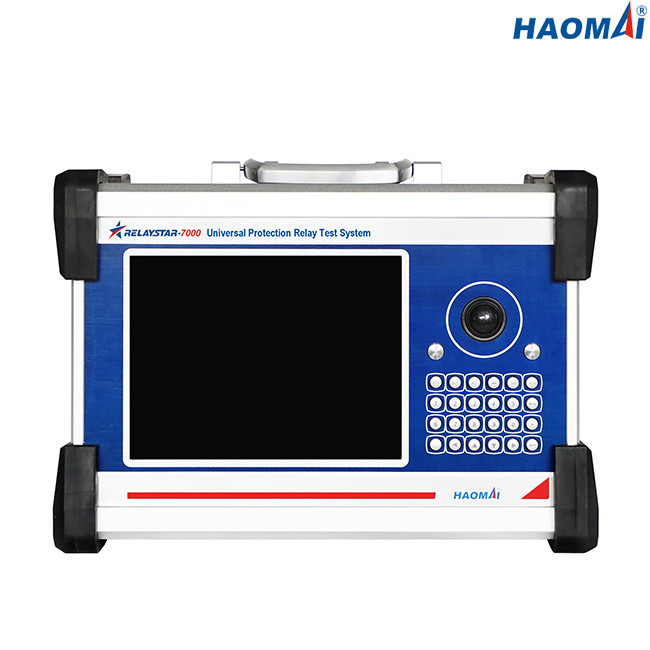

Modèle : RELAYSTAR-7000
Le RELAYSTAR-7000 est un ensemble portatif universel et de champ de protection de relais d'essai. L'unité est actionnée par l'intermédiaire du PC industriel intégré avec l'écran tactile, le clavier numérique et la souris de TFT LCD de 9,7 pouces, qui permet à l'utilisateur de réaliser l'essai manuel, équilibré et dynamique rapidement et facilement. Des essais, et les résultats d'essai, peuvent être sauvés dans la mémoire locale et être téléchargés à un bâton de mémoire d'USB pour le transfert des données d'essai ou imprimer des rapports des essais.
Pour l'essai complètement automatique sur un PC, chaque unité RELAYSTAR-7000 vient avec pour installer la version du logiciel de RELAYSTAR. Le logiciel de RELAYSTAR est conçu pour fonctionner sur un PC avec le système d'exploitation de Windows 10.
Le RELAYSTAR-7000 est capable des relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur d'essai, IEC61850 IEDs et unité de fusionnement.
Caractéristiques principales
●Capable des relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur d'essai, IEC61850 IEDs et unité de fusionnement
●Opération autonome utilisant l'écran graphique de haute résolution intuitif de TFT LCD, aucun PC requis pour fonctionner
●Capacité à distance d'essai de PC
●Puissance à forte intensité et élevée
●Surveillance et enregistrement incorporés de forme d'onde
●Le satellite dynamique de GPS a synchronisé la capacité bout à bout d'essai
●Capacité de l'essai IEC61850
Données techniques
Sorties générales de courant et de tension
| Générateur actuel |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 30A |
| C.C (L-N) : 6x0… ±10 A |
| Puissance |
C.A. 6-phase (L-N) : 6x450VA à 30A |
| C.C (L-N) : 6x120VA à 10A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Résolution |
1mA |
| Générateur de tension |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 150V |
| C.C (L-N) : 6x0… ±160V |
| Puissance |
C.A. 6-phase (L-N) : 6x80VA à 150V |
| C.C (L-N) : 6x80VA à 160V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Résolution |
1mV |
| Générateurs généraux |
Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Interfaces de communication d'Ethernet
| Mode |
10/100Base-TX (10/100Mbit, torsadé, automatique-croisement) |
| Nombre de port |
2 |
| Type d'interface |
RJ45 |
| Indication de statut |
Lumières de LED |
Interfaces de communication de fibre optique
| Mode |
100Base-FX (100Mbit, de fibre optique, duplex) |
| Nombre de port |
8 |
| Type d'interface |
LC |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
1310nm |
| Distance de transmission |
>1km |
| Indication de statut |
Lumières de LED |
Interfaces de PI3
| Nombre de port |
9 (8 pour transmettre, 1 pour la réception) |
| Type d'interface |
St |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
850nm |
Entrées binaires
| Nombre |
8 |
| Type |
contact sans potentiel ou contact oisif (identification automatique) |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A ; 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance |
courants et sorties de tension |
| Enregistrement |
les sorties analogiques, les entrées binaires/produit le statut |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 120V |
| Connexion |
Prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
19.5kg (42,99 livres) |
| Dimensions (W X H X D, sans poignée) |
405×295×250mm (15.94x11.61x9.84 dedans) |
Normes de sécurité, compatibilité électromagnétique
| EMC |
Le produit adhère à la compatibilité électromagnétique (EMC) 2004/108/EC directif (CE se conformer). |
| Le produit adhère à la basse tension 2006/95/EC directif (CE se conformer). |
| Sécurité |
Le CEI 61326-1 ; Le CEI 61000-6-4 ; Le CEI 61000-3-2/3 |
| Le CEI 61010-1 |
Le RELAYSTAR-7000 est un essai portatif universel et sur le terrain réglé pour les relais électromécaniques, à semi-conducteur et sur microprocesseur d'essai de protection, IEC61850 IEDs et unité de fusionnement dans la centrale, sous-station conventionnelle ou sous-station futée.
