Name: essai triphasé du relais 4x120V Kit Ultralight 3x40A pour des centrales
Brand: HAOMAI
SKU: HME-702

Aperçu Produits ensemble d'essai de relais de protection

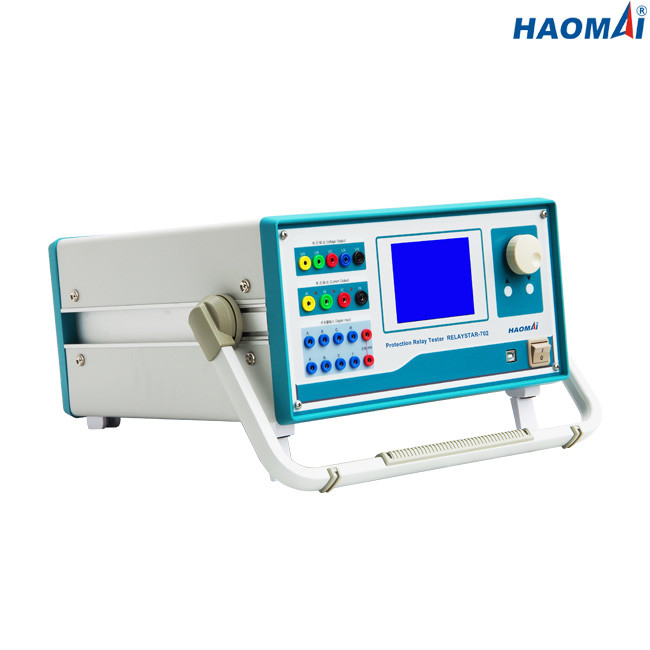

essai triphasé du relais 4x120V Kit Ultralight 3x40A pour des centrales

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	HAOMAI
Certification:	ISO9001:2015, Calibration Report
Numéro de modèle:	HME-702

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	negotiation
Détails d'emballage:	Caisse + carton de transport
Délai de livraison:	5-10 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	400 ensembles par mois

Contact

Description de produit détaillée

Nom de produit:	Appareil de contrôle de relais, kit d'essai de relais, ensemble secondaire d'essai d'injection	Sortie actuelle:	3x0… 40A
Sortie de tension:	4x0… 120V	Exactitude de sortie:	≤0.2% pour la sortie à C.A.
Sortie auxiliaire de C.C:	110V/220V (max.1.5A)	Opération:	mode local + mode micro-ordinateur
Surligner:	kit triphasé d'essai du relais 120V , kit triphasé d'essai du relais 40A , Kit ultra-léger d'essai de relais

Ensemble triphasé de base d'essai de relais de protection

Modèle : HME-702

Le HME-702 est un essai de base et économique de relais de protection réglé avec les sorties actuelles triphasées et les sorties tétraphasées de tension. Le kit HME-702 peut s'appliquer à l'essai non seulement la valeur et le délai de fonctionnement de fonctionnement des relais d'AC/DC, mais également sur la tension complexe bloquant la surintensité directionnelle, la surintensité nulle d'ordre, le délestage basse fréquence et d'autres fonctions de protection de la protection basée par microprocesseur de basse tension et de la transmission entière de groupe de la protection basée par microprocesseur à haute tension, et sur la valeur commençante, la valeur de rapide-coupure, harmonique bloquant la valeur et le microprocesseur a basé la protection de différentiel de transformateur.

L'essai triphasé de base de relais de protection a placé HME-702 a le mode de fonctionnement en parallèle. Il peut être actionné en mode local sans PC, peut également être commandé par le logiciel fonctionnant sur un PC après s'être relié au PC par l'intermédiaire du câble de communication.

Caractéristiques principales

1) (3×40A) de + sortie actuelle triphasée de la tension 4 phases (4×120V)

2) Essai local et essai à distance de PC disponible

3) Opération commode en mode local

4) Nouvel amplificateur de puissance linéaire haute-fidélité

5) Entrées binaires abondantes et sorties binaires

6) Sortie aux. indépendante de C.C

7) Fonction parfaite d'autoprotection

Données techniques

Générateur actuel

Établissement de la gamme	C.A. triphasé (L-N)	3x0… 40A
	C.A. 1-phase (LL-LN)	1x0… 120A
	C.C (L-N)	3x… ±10A
	C.A. triphasé (L-N)	3x420VA à 40A
Puissance	C.A. 1-phase (LL-LN)	1x900VA à 120A
	C.C (L-N)	3x120VA à 10A
Exactitude	C.A. : ≤0.2%
Exactitude	C.C : ≤0.5%

Générateur de tension

Établissement de la gamme	C.A. 4-phase (L-N)	4x0… 120V
	C.A. 1-phase (L-L)	1x0… 240V
	C.C (L-N)	3x… ±160V
Puissance	C.A. 4-phase (L-N)	4x80VA à 120V
	C.A. 1-phase (L-L)	1x100VA à 240V
	C.C (L-N)	3x70VA à 160V
Exactitude	C.A. : ≤0.2%
Exactitude	C.C : ≤0.5%

Approvisionnement auxiliaire de C.C

Chaîne de tension	110V/220V (max.1.5A)
Puissance	max.165VA/330VA

Entrées binaires

Nombre	8
Caractéristiques d'entrée	contact oisif ou contact sans potentiel
Caractéristiques de seuil	« 0" : 0~6V ; « 1" : 11V~250V
Temps de mesure de maximum	0.1ms~9999s
Exactitude de temps	0.1ms

Sorties binaires

Nombre	4
Type	contact oisif
Capacité de coupure	220VAC/0.5A, 220VDC/0.2A

Générateurs généraux

Fréquence	gamme : 0~1000Hz (mode micro-ordinateur), 20~300Hz (mode local)
	exactitude :<10mhz>
	résolution : 0.01Hz
Phase	gamme : 0~360°
	exactitude : 0.2°
	résolution : 0.1°
Harmonique	ordres de superposition : 1~20 (mode micro-ordinateur), 1~6 (mode local),
Harmonique	déformation : ≤0.5%

Alimentation d'énergie

Tension d'entrée nominale	C.A. 220V/230V±10%, 1 phase
Fréquence nominale	50/60 hertz
Courant évalué	10A à 230V
Connexion	prise standard à C.A. (le CEI 60320)

Divers

Poids	22kg (48,50 livres)
Dimensions (W X H X D, sans poignée)	400×300×180mm (15.75x11.81x7.09 dedans)
Port de connexion	pour la connexion PC

L'ensemble triphasé de base HME-702 d'essai de relais de protection est le dispositif de essai de relais de base idéal pour tous les équipements de puissance, centrales, relais fabrique, panneau fabrique, des instituts de recherche, des universités, et des sociétés de essai etc.
