Système de test universel de relais
Modèle : RELAYSTAR-7000

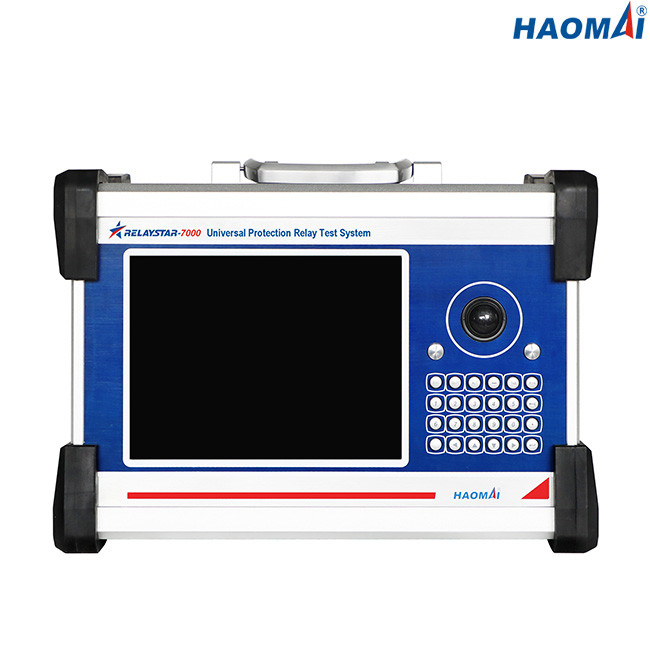

Le RELAYSTAR-7000 est un système de test portatif universel et de champ de protection de relais. L'unité RELAYSTAR-7000 peut être actionnée par l'intermédiaire du PC industriel intégré avec l'écran tactile, le clavier numérique et la souris de TFT LCD de 9,7 pouces, qui permet à l'utilisateur de réaliser l'essai manuel, équilibré et dynamique rapidement et facilement. Des résultats d'essai peuvent être sauvés dans la mémoire locale, et être puis téléchargés à un disque dur à mémoire flash d'USB pour le transfert des données d'essai ou imprimer des rapports des essais.
Pour l'essai complètement automatique sur un PC, chaque unité RELAYSTAR-7000 vient avec une version d'installation de logiciel de RELAYSTAR. Le logiciel de RELAYSTAR est capable du fonctionnement sur un PC avec le système d'exploitation de Windows 10.
Le RELAYSTAR-7000 est conçu pour examiner les relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur, IEC61850 IEDs et unité de fusionnement.
Le RELAYSTAR-7000 peut également être synchronisé pour réaliser l'essai bout à bout avec les ensembles d'essai assignés dans différentes sous-stations par son GPS incorporé.
Caractéristiques principales
●Capable des relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur d'essai, IEC61850 IEDs et unité de fusionnement

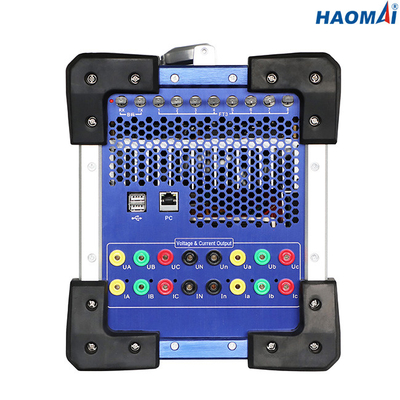

●courant 6-phase (6×30A) de + sortie de la tension 6 phases (6×150V)
●Opération autonome utilisant l'écran graphique de haute résolution intuitif de TFT LCD, aucun PC requis pour fonctionner
●Capacité à distance d'essai de PC
●Puissance à forte intensité et élevée
●Surveillance et enregistrement incorporés de forme d'onde
●Le satellite dynamique de GPS a synchronisé la capacité bout à bout d'essai
●Capacité de l'essai IEC61850
Données techniques
Sorties générales de courant et de tension
| Générateur actuel |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 30A |
| C.C (L-N) : 6x0… ±10 A |
| Puissance |
C.A. 6-phase (L-N) : 6x450VA à 30A |
| C.C (L-N) : 6x120VA à 10A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Résolution |
1mA |
| Générateur de tension |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 150V |
| C.C (L-N) : 6x0… ±160V |
| Puissance |
C.A. 6-phase (L-N) : 6x80VA à 150V |
| C.C (L-N) : 6x80VA à 160V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Résolution |
1mV |
| Générateurs généraux |
Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Interfaces de communication d'Ethernet
| Mode |
10/100Base-TX (10/100Mbit, torsadé, automatique-croisement) |
| Nombre de port |
2 |
| Type d'interface |
RJ45 |
| Indication de statut |
Lumières de LED |

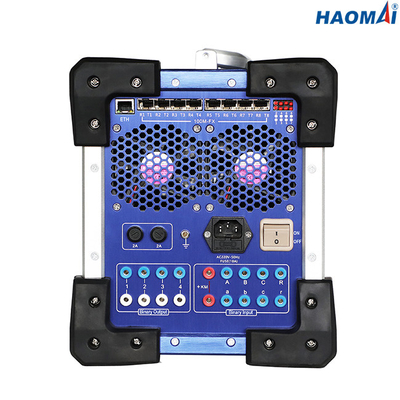

Interfaces de communication de fibre optique
| Mode |
100Base-FX (100Mbit, de fibre optique, duplex) |
| Nombre de port |
8 |
| Type d'interface |
LC |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
1310nm |
| Distance de transmission |
>1km |
| Indication de statut |
Lumières de LED |
Interfaces de PI3
| Nombre de port |
9 (8 pour transmettre, 1 pour la réception) |
| Type d'interface |
St |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
850nm |
Entrées binaires
| Nombre |
8 |
| Type |
contact sans potentiel ou contact oisif (identification automatique) |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A ; 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance |
courants et sorties de tension |
| Enregistrement |
les sorties analogiques, les entrées binaires/produit le statut |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 120V |
| Connexion |
Prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
19.5kg (42,99 livres) |
| Dimensions (W X H X D, sans poignée) |
405×295×250mm (15.94x11.61x9.84 dedans) |
Normes de sécurité, compatibilité électromagnétique
| EMC |
Le produit adhère à la compatibilité électromagnétique (EMC) 2004/108/EC directif (CE se conformer). |
| Le produit adhère à la basse tension 2006/95/EC directif (CE se conformer). |
| Sécurité |
Le CEI 61326-1 ; Le CEI 61000-6-4 ; Le CEI 61000-3-2/3 |
| Le CEI 61010-1 |
Le RELAYSTAR-7000 est un système de test portatif universel et de champ de relais pour les relais électromécaniques, à semi-conducteur et sur microprocesseur d'essai de protection, IEC61850 IEDs et unité de fusionnement dans la centrale, sous-station conventionnelle et sous-station futée.
