Système de test universel de relais

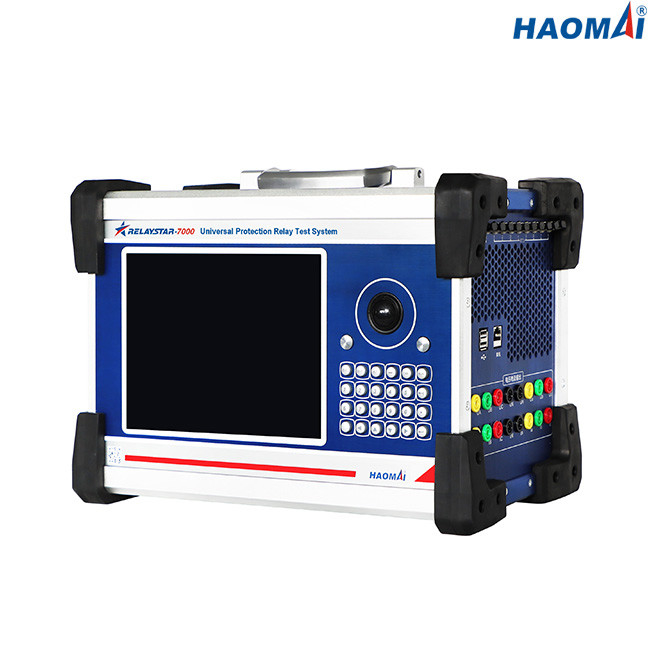

Modèle : RELAYSTAR-7000
Le RELAYSTAR-7000 est un système de test universel et portatif capable d'examiner une grande variété de relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur, relais de surcharge de moteur et IEDs basés sur le CEI 61850.
L'unité peut être actionnée manuellement par l'intermédiaire de l'interface utilisateurs industrielle intégrée de PC et d'écran de TFT LCD de 9,7 pouces, ou le logiciel à distance de la course RELAYSTAR sur un PC.
L'interface utilisateurs intégrée incorpore un grand, facile l'affichage de lire la haute résolution, la haute définition, écran polychromes de TFT LCD, qui montre des valeurs dosées telles que des ampères à C.A. et de C.C, des volts à C.A. et de C.C, et le temps dans les deux secondes et cycles. Selon le type d'essai choisi, d'autres valeurs peuvent être montrées, comme l'angle de phase, la fréquence, les watts, le VA, ou le facteur de puissance.
Caractéristiques principales
1)Conception tout-en-un pour examiner tous les types des relais de protection et d'IEDs
2)Essai local et essai à distance de PC disponible
3)6 canaux actuels convertibles et 6 canaux de tension
4)Surveillance et enregistrement incorporés
5)Le satellite dynamique de GPS a synchronisé la capacité bout à bout d'essai
6)Quatre modes de la synchronisation : code incorporé de GPS, d'IRIG-B, PPS et IEEE1588
7)Capacité d'essai du CEI 61850
Données techniques
Sorties générales de courant et de tension
| Générateur actuel |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 30A |
| C.C (L-N) : 6x0… ±10 A |
| Puissance |
C.A. 6-phase (L-N) : 6x450VA à 30A |
| C.C (L-N) : 6x120VA à 10A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Résolution |
1mA |
| Générateur de tension |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 150V |
| C.C (L-N) : 6x0… ±160V |
| Puissance |
C.A. 6-phase (L-N) : 6x80VA à 150V |
| C.C (L-N) : 6x80VA à 160V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Résolution |
1mV |
| Générateurs généraux |
Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Interfaces de communication d'Ethernet
| Mode |
10/100Base-TX (10/100Mbit, torsadé, automatique-croisement) |
| Nombre de port |
2 |
| Type d'interface |
RJ45 |
| Indication de statut |
Lumières de LED |
Interfaces de communication de fibre optique
| Mode |
100Base-FX (100Mbit, de fibre optique, duplex) |
| Nombre de port |
8 |
| Type d'interface |
LC |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
1310nm |
| Distance de transmission |
>1km |
| Indication de statut |
Lumières de LED |
Interfaces de PI3
| Nombre de port |
9 (8 pour transmettre, 1 pour la réception) |
| Type d'interface |
St |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
850nm |
Entrées binaires
| Nombre |
8 |
| Type |
contact sans potentiel ou contact oisif (identification automatique) |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A ; 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance |
courants et sorties de tension |
| Enregistrement |
les sorties analogiques, les entrées binaires/produit le statut |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 120V |
| Connexion |
Prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
19.5kg (42,99 livres) |
| Dimensions (W X H X D, sans poignée) |
405×295×250mm (15.94x11.61x9.84 dedans) |
Le système de test universel RELAYSTAR-7000 de relais est le plus approprié dans les environnements où numérique et protection basée par communication. Avec sa précision extraordinairement haute, c'est également une source idéale a basé le calibreur pour toutes sortes de dispositifs de mesure tels que le mètre de PQ et l'UGP.
Le système de test universel RELAYSTAR-7000 de relais a la protection parfaite. Toutes les sorties de courant et de tension sont entièrement preuve de surcharge et de court-circuit et protégé contre les signaux transitoires à haute tension externes et au-dessus de la température.
Le système de test universel RELAYSTAR-7000 de relais a gagné l'offre de SGCC (State Grid Corporation de la Chine) beaucoup de fois. Les photos d'essai sur le terrain sont montrées en tant qu'images ci-dessous.
