Système de test de relais de Six-phase de puissance élevée
Modèle : RELAYSTAR-1600

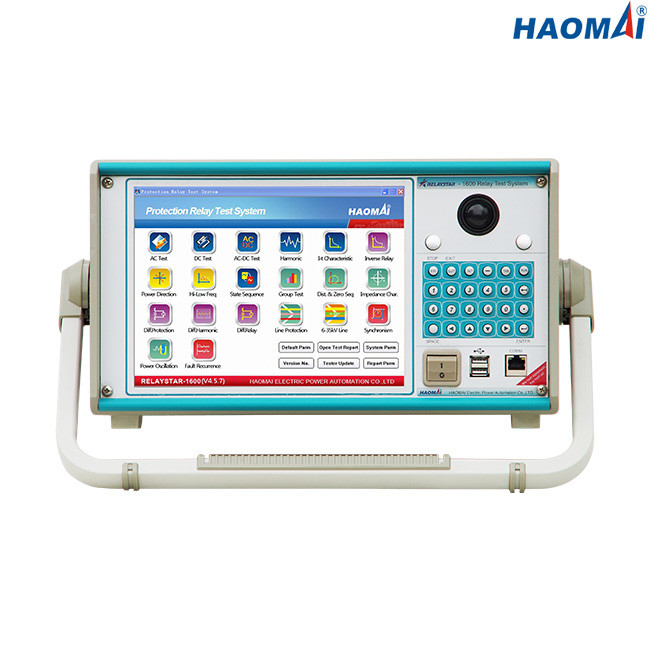

Le RELAYSTAR-1600 est système de test tout-en-un de relais de protection développé par HAOMAI, rapide et facile à utiliser. Il peut être actionné avec ou sans un PC.
Le RELAYSTAR-1600 peut produire le courant de 6 phases (6x0… 40A) et la tension de 6 phases (6x0… 150V) pour les relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur d'essai.
Les nouveaux amplificateurs tension-actuels plus haute puissance sont adoptés pour RELAYSTAR-1600. L'amplificateur de courant fournit la tension maximum de conformité à la charge constamment pendant l'essai, et le changement de gamme est fait automatiquement sous la charge. Ceci assure de meilleurs résultats d'essai, et épargne le temps pas en devant arrêter les sorties pour changer des gammes. La puissance de sortie constante élimine dans de nombreux cas la nécessité de mettre en parallèle ou les canaux actuels de série ensemble pour examiner de hauts relais de charge.
Caractéristiques principales :
1) courant 6-phase (6×40A) de + sortie de la tension 6 phases (6×150V)
2) PC industriel incorporé avec l'écran d'affichage à cristaux liquides de 10,4 pouces
3) Essai local et essai à distance de PC disponible
4) Puissance de sortie constante
5) Capacité de essai équilibrée et dynamique
6) De bout en bout essai avec GPS incorporé
7) Réalise les essais passagers
8) Modules abondants d'essai
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 40A |
| C.A. triphasé (L-N) |
3x0… 80A |
| C.A. 1-phase (LL-LN) |
1x0… 240A |
| C.C (L-N) |
6x0… ±20 A |
| Puissance |
C.A. 6-phase (L-N) |
6x300VA à 40A |
| C.A. triphasé (L-N) |
3x450VA à 80A |
| C.A. 1-phase (LL-LN) |
1x1000VA à 240A |
| C.C (L-N) |
6x120VA à 20A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 150V |
| C.A. triphasé (L-N) |
3x0… 300V |
| C.C (L-N) |
6x0… ±175V |
| Puissance |
C.A. 6-phase (L-N) |
6x80VA à 150V |
| C.A. triphasé (L-N) |
3x100VA à 300V |
| C.C (L-N) |
6x80VA à 175V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Résolution |
1mV |
Approvisionnement auxiliaire de C.C
| Chaîne de tension |
110V/220V (max.1.5A) |
| Puissance |
max.165VA/330VA |
Entrées binaires
| Nombre |
10 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
| Temps de mesure maximal |
999999.999s |
| Exactitude de temps |
±1ms |
| Résolution temporelle |
1ms |
Sorties binaires
| Nombre |
8 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance |
courants et sorties de tension |
| Enregistrement |
les sorties analogiques, les entrées binaires/produit le statut |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (C.A. 220V/230V/120V±10%, 1 phase) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 115V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
18kg (39,68 livres) |
| Dimensions (W X H X D, sans poignée) |
420×360×210mm (16.54x14.17x8.27 dedans) |
| Port de connexion |
2 USB2.0 ports, 1 port Ethernet |
Le système de test RELAYSTAR-1600 de relais de Six-phase de puissance élevée est un excellent choix pour que les ingénieurs d'essai et de commission exécutent le relais de protection examinant sur le site.
Le système de test RELAYSTAR-1600 de relais de Six-phase de puissance élevée a passé le type essai dans le laboratoire de la Chine KETOP accrédité sous ISO/IEC 17025.
Le système de test RELAYSTAR-1600 de relais de Six-phase de puissance élevée est utilisé pour examiner des relais de protection de SIEMENS SIPROTEC. Veuillez se référer aux images ci-dessous.
