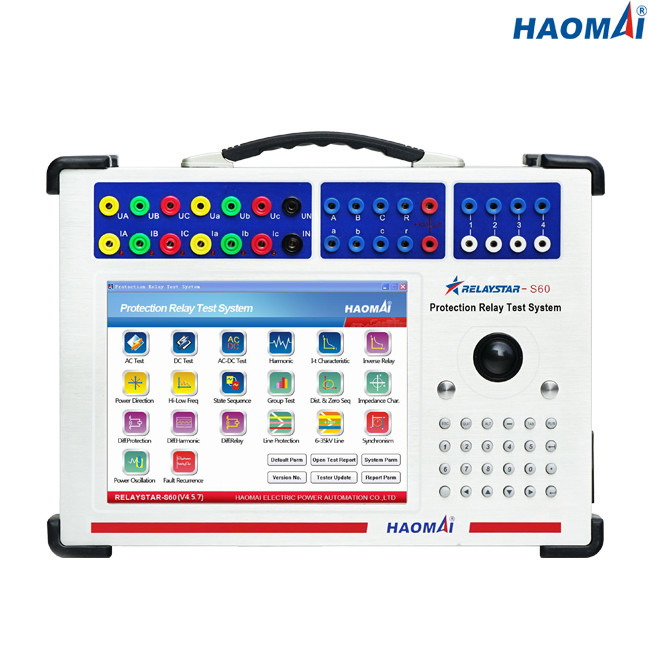

Système de test Ultraportable de relais de Six-phase
Modèle : RELAYSTAR-S60
Le RELAYSTAR-S60 est le système de test ultra-portatif de relais de protection qui fournit l'essai de vérification de représentation des relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur dans leurs installations de fonctionnement.
Le RELAYSTAR-S60 est un ensemble rocailleux d'essai approprié à examiner un grand choix de relais protecteurs actionnés dans les environnements d'intérieur et extérieurs. La conception ergonomique de l'unité et la disposition intuitive de panneau de commande le rendent idéal pour les utilisateurs pour la première fois qui ont peu ou pas de formation.
Caractéristiques principales :
1) courant 6-phase (6×30A) de + sortie de la tension 6 phases (6×150V)
2) PC industriel incorporé avec l'écran d'affichage à cristaux liquides de 10,4 pouces
3) L'affichage commode de panneau avant indique la tension active/les amplitudes et valeurs actuelles de phase pendant l'essai
4) Essai analogue des dispositifs de protection 1A et 5A
5) Réalisez la simulation d'état et l'essai passager
6) Visionneuse et playback de COMTRADE
7) Poids inférieur : seul 10.6kg (26,37 livres)
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 30A |
| C.A. triphasé (L-N) |
3x0… 60A |
| C.A. 1-phase (LL-LN) |
1x0… 180A |
| C.C (L-N) |
6x0… ±10 A |
| Puissance |
C.A. 6-phase (L-N) |
6x200VA à 30A |
| C.A. triphasé (L-N) |
3x300VA à 60A |
| C.A. 1-phase (LL-LN) |
1x600VA à 180A |
| C.C (L-N) |
6x100VA à 10A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 150V |
| C.A. triphasé (L-N) |
3x0… 300V |
| C.C (L-N) |
6x0… ±160V |
| Puissance |
C.A. 6-phase (L-N) |
6x60VA à 150V |
| C.A. triphasé (L-N) |
3x100VA à 300V |
| C.C (L-N) |
6x60VA à 160V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Résolution |
1mV |
Entrées binaires
| Nombre |
8 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
| Temps de mesure maximal |
999999.999s |
| Exactitude de temps |
±1ms |
| Résolution temporelle |
1ms |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (C.A. 220V/230V/120V±10%, 1 phase) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 115V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
10.6kg (26,37 livres) |
| Dimensions (W X H X D, sans poignée) |
350×250×120mm (13.78x9.84x4.72 dedans) |
| Port de connexion |
2 USB2.0 ports, 1 port Ethernet |
Normes de sécurité, compatibilité électromagnétique
| EMC |
Le produit adhère à la compatibilité électromagnétique (EMC) 2004/108/EC directif (le CE se conformer) |
| Le CEI 61326-1 ; Le CEI 61000-6-4 ; Le CEI 61000-3-2/3 |
| Sécurité |
Le produit adhère à la basse tension 2006/95/EC directif (CE se conformer). |
| Le CEI 61010-1 |
Le système de test Ultraportable RELAYSTAR-S60 de relais de Six-phase est un excellent choix pour que les ingénieurs d'essai et de commission exécutent le relais de protection examinant sur le site.
Le système de test Ultraportable RELAYSTAR-S60 de relais de Six-phase est tout à fait commode pour porter pour des utilisateurs dus à la superbe-petite taille et pour abaisser beaucoup le poids 10.6kg (26,37 livres).
Le système de test Ultraportable RELAYSTAR-S60 de relais de Six-phase est capable pour examiner tous les générations et types de relais de protection en tant que ci-dessous selon des conditions d'ANSI/IEEE.
| Norme ANSI/IEEE non. |
Nom de dispositif ou de fonction |
| 2 |
Regarder à retard de temps |
| 3 |
Vérifiant ou relais de verrouillage |
| 7 |
relais de Taux-de-changement |
| 13 |
dispositif de Synchrone-vitesse |
| 15 |
Vitesse ou fréquence, dispositif assorti |
| 16 |
Dispositif de transmission de données |
| 18 |
Accélérant ou ralentissant le dispositif |
| 21 |
Relais de distance |
| 24 |
Volts par relais de Hertz |
| 25 |
Dispositif de synchronisation ou de Synchronisme-contrôle |
| 27 |
Relais de sousvoltage |
| 30 |
Relais d'annonciateur |
| 32 |
Relais directionnel de puissance |
| 36 |
Polarité ou dispositif de polarisation de tension |
| 37 |
Courant de fond ou relais d'Underpower |
| 40 |
Relais de champ |
| 44 |
Relais démarrant d'ordre d'unité |
| 46 |
relais actuel d'Inverse-phase ou de Phase-équilibre |
| 47 |
Relais de tension d'ordre de phase |
| 48 |
Relais inachevé d'ordre |
| 50 |
Surintensité ou taux instantanée de relais de hausse |
| 51 |
Relais de surintensité de temps à C.A. |
| 55 |
Relais de facteur de puissance |
| 59 |
Relais de surtension |
| 60 |
Relais de tension ou de balance courante |
| 62 |
Relais de arrêt ou s'ouvrant à retard de temps |
| 66 |
Dispositif de entaille ou pulsant |
| 67 |
Relais directionnel de surintensité à C.A. |
| 68 |
-de-étape ou relais de blocage |
| 69 |
Dispositif de contrôle laxiste |
| 74 |
Relais d'alarme |
| 76 |
Relais actuel de C.C |
| 77 |
Dispositif de télémétrage |
| 78 |
relais de mesure de Phase-angle |
| 79 |
Relais Reclosing à C.A. |
| 81 |
Relais de fréquence |
| 82 |
C.C Charge-mesurant Reclosing le relais |
| 83 |
Relais automatique de contrôle sélectif ou de transfert |
| 85 |
Relais de récepteur de transporteur ou de Pilote-fil |
| 86 |
Relais de lock-out |
| 87 |
Relais protecteur différentiel |
| 91 |
Relais directionnel de tension |
| 92 |
Relais directionnel de tension et de puissance |
| 94 |
Déclenchement ou relais libre |
| -- |
Unité de mesure de Phasor |
| -- |
Moniteur de qualité de puissance |
