Ensemble secondaire d'essai d'injection de Six-phase multifonctionnelle
Modèle : RELAYSTAR-1600
La Six-phase l'essai que secondaire d'injection a placé RELAYSTAR-1600 est l'essai multifonctionnel réglé avec 6 canaux de sortie actuelle (6x0… 40A) et 6 canaux de sortie de tension (6x0… 150V), qui a est prévus principalement pour l'essai secondaire des relais de protection. Pratiquement tous les types de relais de protection peuvent être examinés, comme les relais de protection électromécaniques, à semi-conducteur et sur microprocesseur.

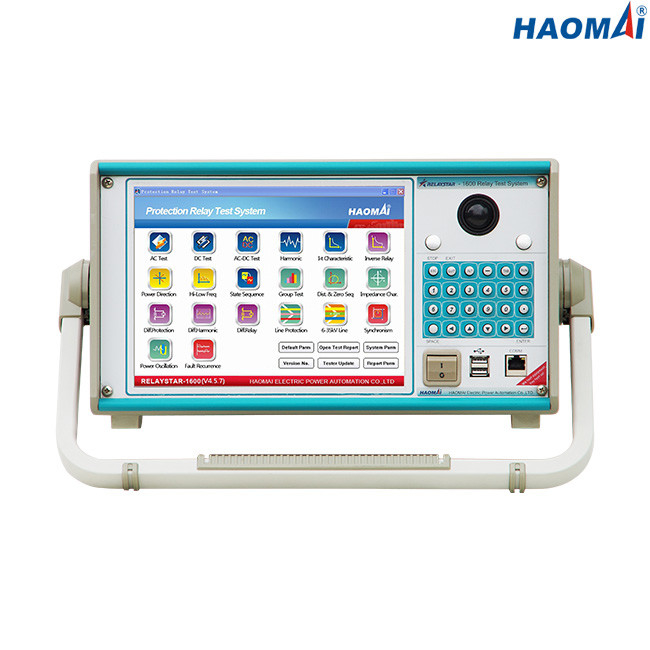

La Six-phase multifonctionnelle l'essai que secondaire d'injection a placé RELAYSTAR-1600 a la capacité d'être manuellement commandé par le PC industriel incorporé et l'écran polychrome de TFT LCD, qui permet à l'utilisateur de réaliser l'essai manuel, équilibré et dynamique rapidement et facilement, aussi bien que d'utiliser les modules préréglés intégrés d'essai pour la plupart des relais populaires.
La Six-phase multifonctionnelle l'essai que secondaire d'injection a placé RELAYSTAR-1600 peut être synchronisée pour réaliser l'essai bout à bout avec les ensembles d'essai assignés dans différentes sous-stations par son GPS incorporé.
Caractéristiques principales
1) courant 6-phase (6×40A) + 6 sorties de la tension de phase (6×150V)
2) PC industriel incorporé avec l'écran d'affichage à cristaux liquides de 10,4 pouces
3) Essai local et essai à distance de PC disponible
4) Puissance de sortie élevée 1x1000VA à 240A
5) Surveillance et enregistrement incorporés de forme d'onde
6) Réalisez de bout en bout l'essai par l'intermédiaire de GPS incorporé
7) Sortie aux. de C.C
8) Plein logiciel fonctionnel d'essai de RELAYSTAR
9) Installation d'importation et d'exportation de RIO
10) Création automatique de rapport des essais
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 40A |
| C.A. triphasé (L-N) |
3x0… 80A |
| C.A. 1-phase (LL-LN) |
1x0… 240A |
| C.C (L-N) |
6x0… ±20 A |
| Puissance |
C.A. 6-phase (L-N) |
6x300VA à 40A |
| C.A. triphasé (L-N) |
3x450VA à 80A |
| C.A. 1-phase (LL-LN) |
1x1000VA à 240A |
| C.C (L-N) |
6x120VA à 20A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 150V |
| C.A. triphasé (L-N) |
3x0… 300V |
| C.C (L-N) |
6x0… ±175V |
| Puissance |
C.A. 6-phase (L-N) |
6x80VA à 150V |
| C.A. triphasé (L-N) |
3x100VA à 300V |
| C.C (L-N) |
6x80VA à 175V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Résolution |
1mV |
Approvisionnement auxiliaire de C.C
| Chaîne de tension |
110V/220V (max.1.5A) |
| Puissance |
max.165VA/330VA |
Entrées binaires
| Nombre |
10 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
| Temps de mesure de maximum |
999999.999s |
| Exactitude de temps |
±1ms |
| Résolution temporelle |
1ms |
Sorties binaires
| Nombre |
8 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance |
courants et sorties de tension |
| Enregistrement |
les sorties analogiques, les entrées binaires/produit le statut |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (C.A. 220V/230V/120V±10%, 1 phase) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 115V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
18kg (39,68 livres) |
| Dimensions (W X H X D, sans poignée) |
420×360×210mm (16.54x14.17x8.27 dedans) |
| Port de connexion |
2 USB2.0 ports, 1 port Ethernet |
L'ensemble secondaire RELAYSTAR-1600 d'essai d'injection de Six-phase multifonctionnelle est l'outil portatif et fiable pour examiner des relais de protection dans les sous-stations.
