Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HAOMAI
Certification: ISO9001:2015, Type Test Report, Calibration Report
Numéro de modèle: RELAYSTAR-1600
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: negotiation
Détails d'emballage: Caisse de caisse + de contreplaqué de transport
Délai de livraison: 5-10 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 400 ensembles par mois
Contact
Description de produit détaillée
Nom de produit: Appareil de contrôle de relais, système de test de relais, ensemble d'essai de relais de protection sortie 6-phase actuelle: 6×0… 40A
sortie de la tension 6-phase: 6×0… 150V Exactitude de sortie à C.A.: ≤0.1%
IPC incorporé avec l'écran d'affichage à cristaux liquides: Disponible Essai bout à bout: par l'intermédiaire de GPS intégré
Surligner:

ensemble secondaire d'essai de l'injection 39.68lb

,

Ensemble secondaire à plusieurs modes de fonctionnement d'essai d'injection

,

ensemble actuel d'essai de l'injection 6x150V

Puissance élevée ensemble secondaire d'essai d'injection de 6 phases



Modèle : RELAYSTAR-1600

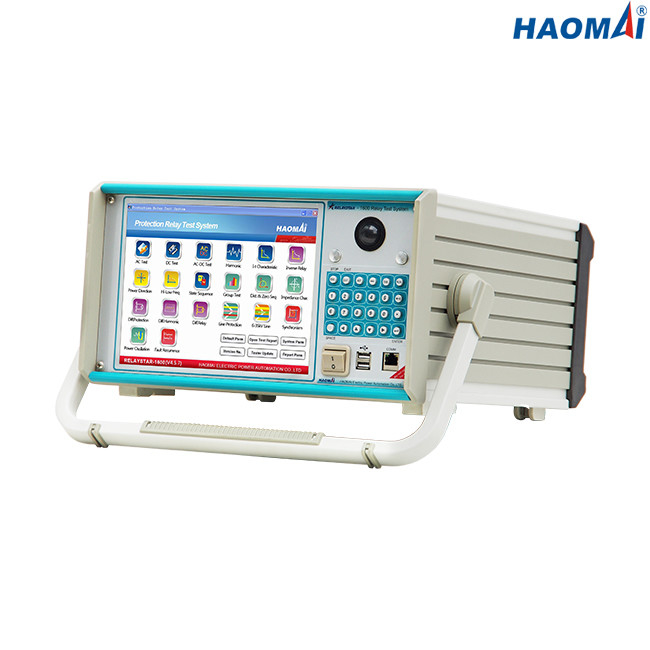

Le RELAYSTAR-1600 est essai secondaire d'injection de 6 phases réglé pour examiner tous les générations et types de relais de protection, qui peuvent produire le courant de 6 phases (6x0… 40A) et la tension de 6 phases (6x0… 150V). Sa source actuelle puissante (6x0… 40A, 6x300VA ; 1x0… 240A, 1x1000VA) est capable d'examiner les relais électromécaniques de haut-charge avec des exigences de puissance très élevée.

l'ensemble secondaire RELAYSTAR-1600 d'essai de l'injection 6-phase peut être synchronisé pour réaliser l'essai bout à bout avec les ensembles d'essai assignés dans différentes sous-stations par son GPS incorporé.

Le système logiciel local de l'ensemble secondaire RELAYSTAR-1600 d'essai d'injection de 6 phases est conçu basé sur le système de Windows. Il peut être actionné par le PC industriel incorporé avec l'écran de TFT LCD de 10,4 pouces ou par le logiciel d'essai fonctionnant sur un PC.



Caractéristiques principales :

1) courant 6-phase (6×40A) de + sortie de la tension 6 phases (6×150V)

2) PC industriel incorporé avec l'écran d'affichage à cristaux liquides de 10,4 pouces

3) Essai local et essai à distance de PC disponible

4) Amplificateur de puissance linéaire de haute performance

5) Surveillance et enregistrement incorporés

6) De bout en bout essai avec GPS incorporé

7) Autoprotection intelligente

8) Modules abondants d'essai



Données techniques

Générateur actuel

Établissement de la gamme C.A. 6-phase (L-N) 6x0… 40A
C.A. triphasé (L-N) 3x0… 80A
C.A. 1-phase (LL-LN) 1x0… 240A
C.C (L-N) 6x0… ±20 A
Puissance C.A. 6-phase (L-N) 6x300VA à 40A
C.A. triphasé (L-N) 3x450VA à 80A
C.A. 1-phase (LL-LN) 1x1000VA à 240A
C.C (L-N) 6x120VA à 20A
Exactitude C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~40A)
C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~20A)
Résolution 1mA



Générateur de tension

Établissement de la gamme C.A. 6-phase (L-N) 6x0… 150V
C.A. triphasé (L-N) 3x0… 300V
C.C (L-N) 6x0… ±175V
Puissance C.A. 6-phase (L-N) 6x80VA à 150V
C.A. triphasé (L-N) 3x100VA à 300V
C.C (L-N) 6x80VA à 175V
Exactitude C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V)
C.C : ±10mV (0.5~5V), ≤0.2% (5~175V)
Résolution 1mV



Approvisionnement auxiliaire de C.C

Chaîne de tension 110V/220V (max.1.5A)
Puissance max.165VA/330VA



Entrées binaires

Nombre 10
Caractéristiques d'entrée contact oisif ou contact sans potentiel
Caractéristiques de seuil « 0" : 0~6V ; « 1" : 12V~250V
Temps de mesure maximal 999999.999s
Exactitude de temps ±1ms
Résolution temporelle 1ms



Sorties binaires

Nombre 8
Type contact oisif
Capacité de coupure 250VAC/0.5A, 250VDC/0.2A



Surveillance et enregistrement incorporés

Surveillance courants et sorties de tension
Enregistrement les sorties analogiques, les entrées binaires/produit le statut
Mode le suivi en temps réel, aucun câblage externe est prié
Longueur de l'enregistrement illimité (jusqu'à ce que la mémoire interne est pleine)



Générateurs généraux

Fréquence gamme : 0~1200Hz
exactitude :<1mhz>
résolution : 0.001Hz
Phase gamme : -360° ~+360°
exactitude : 0.1°
résolution : 0.01°
Harmonique ordre de superposition : 2~24 fois
déformation : ≤0.5%



Alimentation d'énergie

Tension d'entrée nominale adapté aux besoins du client (C.A. 220V/230V/120V±10%, 1 phase)
Fréquence nominale 50/60 hertz
Courant évalué 10A à 230V/à 12A à 115V
Connexion prise standard à C.A. (le CEI 60320)



Conditions environnementales

La température d'opération 0… °C +50 (°F) +32… +122
Température de stockage -25… °C +70 (- °F) 13… +158
Humidité relative hygrométrie 5… 95 %, sans condensation
Vibration Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz)





Divers

Poids 18kg (39,68 livres)
Dimensions (W X H X D, sans poignée) 420×360×210mm (16.54x14.17x8.27 dedans)
Port de connexion 2 USB2.0 ports, 1 port Ethernet



Normes de sécurité, compatibilité électromagnétique

EMC Le produit adhère à la compatibilité électromagnétique (EMC) 2004/108/EC directif (le CE se conformer)
Le CEI 61326-1 ; Le CEI 61000-6-4 ; Le CEI 61000-3-2/3
Sécurité Le produit adhère à la basse tension 2006/95/EC directif (CE se conformer).
Le CEI 61010-1



l'essai secondaire de l'injection 6-phase a placé RELAYSTAR-1600 est un excellent choix pour que les ingénieurs d'essai et de commission exécutent le relais de protection examinant sur le site.
