6 de grande précision - ensemble secondaire d'essai d'injection de phase
Modèle : RELAYSTAR-H60

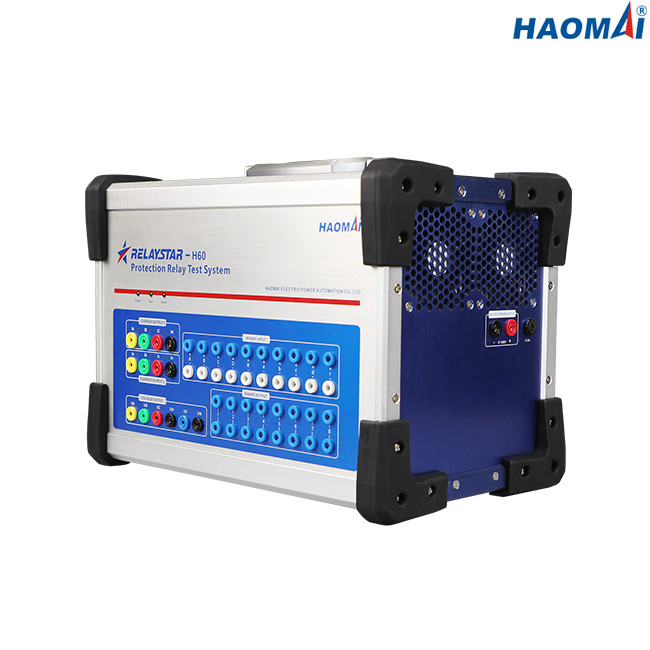

Le RELAYSTAR-H60 est l'essai secondaire portatif d'injection réglé pour examiner la plupart des types de relais de protection multifonctionnels modernes. Il peut produire le courant de 6 phases (6×30A) et la tension de 4 phases (4×300V), et l'exactitude de sortie à C.A. peut atteindre 0,05%.
Le RELAYSTAR-H60 peut être très utilisé pour examiner les relais de protection différentiels de transformateur, car il se sert de 6 générateurs actuels. Il peut également être employé pour examiner les relais de protection de générateur et la ligne différentiels relais de protection différentiels.
Avec l'aide de la coupure, RELAYSTAR-H60 produira d'une forme d'onde enregistrée par un enregistreur de perturbation. Le format de fichier soutenu par la coupure est COMTRADE.
Caractéristiques principales
1) courant 6-phase (6×32A) de + sortie de la tension 4 phases (4×300V)
2) Exactitude à haute production (≤0.05% pour la sortie à C.A.)
3) De bout en bout essai par l'intermédiaire de GPS incorporé
4) Surveillance et enregistrement incorporés
5) Entrées binaires abondantes et sorties binaires
5) Approvisionnement aux. indépendant de C.C
6) Logiciel puissant d'essai de RELAYSTAR
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 32A |
| C.A. triphasé (L-N) |
3x0… 64A |
| C.A. 1-phase (LL-LN) |
1x0… 192A |
| C.C (L-N) |
6x0… ±15A |
| Puissance |
C.A. 6-phase (L-N) |
6x240VA à 32A |
| C.A. triphasé (L-N) |
3x400VA à 64A |
| C.A. 1-phase (LL-LN) |
1x750VA à 192A |
| C.C (L-N) |
6x240VA à 15A |
| Exactitude |
C.A. : ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| C.C : ≤0.1% |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 4-phase (L-N) |
4x0… 300V |
| C.A. 1-phase (L-L) |
1x0… 600V |
| C.C (L-N) |
4x0… ±300V |
| Puissance |
C.A. 4-phase (L-N) |
4x80VA à 300V |
| C.A. 1-phase (L-L) |
1x160VA à 600V |
| C.C (L-N) |
4x80VA à 300V |
| Exactitude |
C.A. : ±5mV (≤5V), ≤0.05% (5~300V) |
| C.C : ≤0.1% |
| Résolution |
1mV |
Approvisionnement auxiliaire de C.C
| Chaîne de tension |
0-300V |
| Exactitude de sortie |
≤0.5% |
| Puissance |
max.160VA |
Entrées binaires
| Nombre |
10 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0-6V ; « 1" : 11V-250V |
| Temps de mesure maximal |
999999.999s |
| Exactitude de temps |
≤0.1ms |
| Résolution temporelle |
0.1ms |
Sorties binaires
| Nombre |
8 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
La mesure de tension CC a entré
| Chaîne de mesure |
0… ±10 V |
| Exactitude |
erreur < 0="">
|
Entrée de mesure actuelle de C.C
| Chaîne de mesure |
0… ±20 mA |
| Exactitude |
erreur < 0="">
|
Surveillance et enregistrement incorporés
| Surveillance |
sorties actuelles et 4 de 6-phase de phase de tension |
| Enregistrement |
sorties analogiques |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0. 1° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
AC220V/230V±10%, 1 phase |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Divers
| Poids |
14.8kg (32,63 livres) |
| Dimensions (W X H X D, sans poignée) |
392x272x237mm (15.43x10.71x9.33 dedans) |
| Port de connexion |
1 port Ethernet |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
La phase 6 de grande précision l'essai que secondaire d'injection a placé RELAYSTAR-H60 a la bonne protection. Toutes les sorties de courant et de tension sont entièrement preuve de surcharge et de court-circuit et protégé contre les signaux transitoires à haute tension externes et au-dessus de la température.
HAOMAI fournit la garantie de qualité de trois ans de l'ensemble secondaire RELAYSTAR-H60 d'essai d'injection de 6 phases et de l'entretien à vie.
