Système de test de grande précision de relais de Six-phase
Modèle : RELAYSTAR-H60

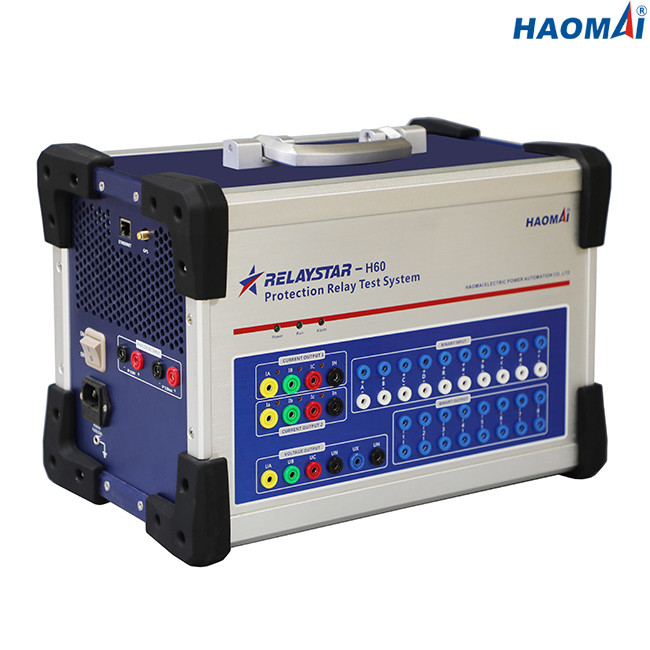

Le RELAYSTAR-H60 est le système de test de grande précision de relais de 6 phases pour examiner tous les générations et types de relais de protection dans les sous-stations et les milieux industriels à haute tension. Il peut produire le courant de 6 phases (0… 32A/phase) et la tension de 4 phases (0… 300V/phase), et l'exactitude de sortie est beaucoup plus haute (jusqu'à 0,05%).
Le système de test de grande précision RELAYSTAR-H60 de relais de Six-phase peut être actionné par le logiciel de RELAYSTAR fonctionnant sur un ordinateur portable avec le système d'exploitation de Windows.
L'essai bout à bout peut être réalisé par GPS intégré de RELAYSTAR-H60.
Caractéristiques principales
1) courant 6-phase (6×32A) de + sortie de la tension 4 phases (4×300V)
2) Essai local et essai à distance de PC disponible
3) Amplificateur de puissance linéaire de haute performance
4) Surveillance et enregistrement incorporés de forme d'onde
5) Autoprotection intelligente
6) C.C aux. indépendant pour la puissance fournisseuse aux relais de protection
7) Modes test automatiques et manuels disponibles
8) Réalisez l'essai bout à bout par GPS intégré
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 32A |
| C.A. triphasé (L-N) |
3x0… 64A |
| C.A. 1-phase (LL-LN) |
1x0… 192A |
| C.C (L-N) |
6x0… ±15A |
| Puissance |
C.A. 6-phase (L-N) |
6x240VA à 32A |
| C.A. triphasé (L-N) |
3x400VA à 64A |
| C.A. 1-phase (LL-LN) |
1x750VA à 192A |
| C.C (L-N) |
6x240VA à 15A |
| Exactitude |
C.A. : ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| C.C : ≤0.1% |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 4-phase (L-N) |
4x0… 300V |
| C.A. 1-phase (L-L) |
1x0… 600V |
| C.C (L-N) |
4x0… ±300V |
| Puissance |
C.A. 4-phase (L-N) |
4x80VA à 300V |
| C.A. 1-phase (L-L) |
1x160VA à 600V |
| C.C (L-N) |
4x80VA à 300V |
| Exactitude |
C.A. : ±5mV (≤5V), ≤0.05% (5~300V) |
| C.C : ≤0.1% |
| Résolution |
1mV |
Approvisionnement auxiliaire de C.C
| Chaîne de tension |
0-300V |
| Exactitude de sortie |
≤0.5% |
| Puissance |
max.160VA |
Entrées binaires
| Nombre |
10 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0-6V ; « 1" : 11V-250V |
| Temps de mesure de maximum |
999999.999s |
| Exactitude de temps |
≤0.1ms |
| Résolution temporelle |
0.1ms |
Sorties binaires
| Nombre |
8 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
La mesure de tension CC a entré
| Chaîne de mesure |
0… ±10 V |
| Exactitude |
erreur < 0="">
|
Entrée de mesure actuelle de C.C
| Chaîne de mesure |
0… ±20 mA |
| Exactitude |
erreur < 0="">
|
Surveillance et enregistrement incorporés
| Surveillance |
sorties actuelles et 4 de 6-phase de phase de tension |
| Enregistrement |
sorties analogiques |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0. 1° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
AC220V/230V±10%, 1 phase |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Divers
| Poids |
14.8kg (32,63 livres) |
| Dimensions (W X H X D, sans poignée) |
392x272x237mm (15.43x10.71x9.33 dedans) |
| Port de connexion |
1 port Ethernet |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Le système de test de grande précision RELAYSTAR-H60 de relais de Six-phase est outil puissant pour examiner toutes sortes de relais de protection produits par des fabricants d'ABB, de GE, d'ALSTOM, de SIEMENS, de Schneider, de SEL, de NR, de SIFANG, de CYG SUNRI etc.
Le système de test de relais de grande précision de Six-phase RELAYSTAR-H60 est développé et fabriqué sous un système enregistré d'OIN 9001.
