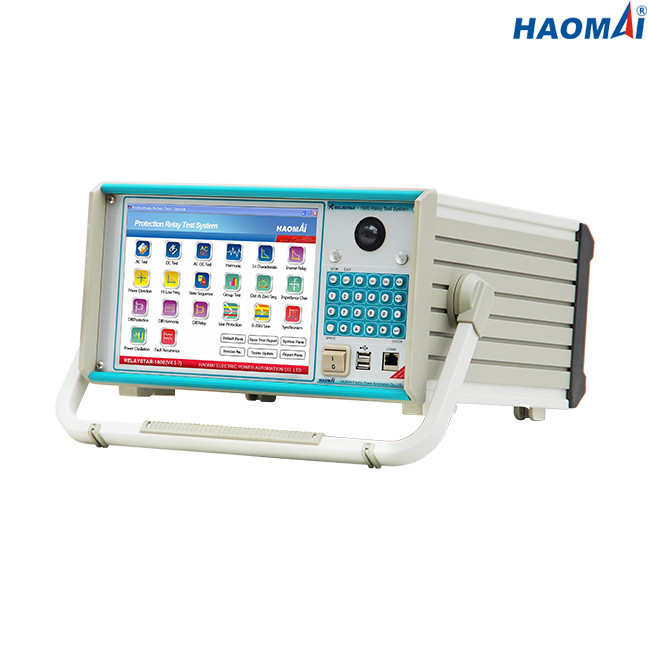

Ensemble multifonctionnel d'essai de relais de protection de Six-phase
Modèle : RELAYSTAR-1600
L'essai de relais de protection de Six-phase a placé RELAYSTAR-1600 est l'essai multifonctionnel réglé avec 6 canaux de sortie actuelle et 6 canaux de sortie de tension, qui a est prévus principalement pour l'essai secondaire des relais de protection. Pratiquement tous les types de relais de protection peuvent être examinés, comme les relais de protection électromécaniques, à semi-conducteur et sur microprocesseur.
L'essai multifonctionnel de relais de protection de Six-phase a placé RELAYSTAR-1600 a la capacité d'être manuellement commandé par le PC industriel incorporé et l'écran polychrome de TFT LCD, qui permet à l'utilisateur de réaliser l'essai manuel, équilibré et dynamique rapidement et facilement, aussi bien que d'utiliser les modules préréglés intégrés d'essai pour la plupart des relais populaires.
L'essai multifonctionnel de relais de protection de Six-phase a placé RELAYSTAR-1600 peut être synchronisé pour réaliser l'essai bout à bout avec les ensembles d'essai assignés dans différentes sous-stations par son GPS incorporé.
Caractéristiques principales
1) courant 6-phase (6×40A) + 6 sorties de la tension de phase (6×150V)
2) PC industriel incorporé avec l'écran d'affichage à cristaux liquides de 10,4 pouces
3) Essai local et essai à distance de PC disponible
4) Puissance de sortie élevée 1x1000VA à 240A
5) Surveillance et enregistrement incorporés
6) De bout en bout essai avec GPS incorporé
7) Simulateur variable de batterie
8) Plein logiciel fonctionnel d'essai de RELAYSTAR
9) Installation d'importation et d'exportation de RIO
10) Création automatique de rapport des essais
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 40A |
| C.A. triphasé (L-N) |
3x0… 80A |
| C.A. 1-phase (LL-LN) |
1x0… 240A |
| C.C (L-N) |
6x0… ±20 A |
| Puissance |
C.A. 6-phase (L-N) |
6x300VA à 40A |
| C.A. triphasé (L-N) |
3x450VA à 80A |
| C.A. 1-phase (LL-LN) |
1x1000VA à 240A |
| C.C (L-N) |
6x120VA à 20A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 150V |
| C.A. triphasé (L-N) |
3x0… 300V |
| C.C (L-N) |
6x0… ±175V |
| Puissance |
C.A. 6-phase (L-N) |
6x80VA à 150V |
| C.A. triphasé (L-N) |
3x100VA à 300V |
| C.C (L-N) |
6x80VA à 175V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Résolution |
1mV |
Approvisionnement auxiliaire de C.C
| Chaîne de tension |
110V/220V (max.1.5A) |
| Puissance |
max.165VA/330VA |
Entrées binaires
| Nombre |
10 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
| Temps de mesure maximal |
999999.999s |
| Exactitude de temps |
±1ms |
| Résolution temporelle |
1ms |
Sorties binaires
| Nombre |
8 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance |
courants et sorties de tension |
| Enregistrement |
les sorties analogiques, les entrées binaires/produit le statut |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (C.A. 220V/230V/120V±10%, 1 phase) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 115V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
18kg (39,68 livres) |
| Dimensions (W X H X D, sans poignée) |
420×360×210mm (16.54x14.17x8.27 dedans) |
| Port de connexion |
2 USB2.0 ports, 1 port Ethernet |
L'essai multifonctionnel de relais de protection de Six-phase a placé RELAYSTAR-1600 a la protection parfaite. Toutes les sorties de courant et de tension sont entièrement preuve de surcharge et de court-circuit et protégé contre les signaux transitoires à haute tension externes et au-dessus de la température.
L'ensemble multifonctionnel RELAYSTAR-1600 d'essai de relais de protection de Six-phase est le choix préféré pour des ingénieurs de contrôle dans les cas où l'excellente portabilité est nécessaire et le courant de 6 phases jusqu'à 40A sont suffisant.
L'essai multifonctionnel de relais de protection de Six-phase a placé RELAYSTAR-1600 peut être employé pour examiner des relais de protection de GE MULTILIN montrés en tant qu'images ci-dessous.
