Ensemble triphasé complet d'essai de relais de protection
Modèle : RELAYSTAR-806

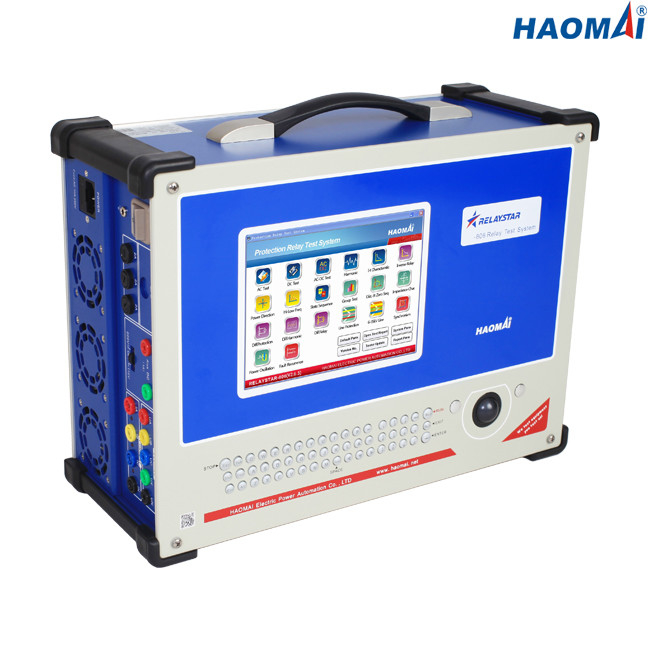

Le RELAYSTAR-806 est ensemble triphasé complet d'essai de relais de protection et outil de commission. Il a 7 canaux pour la sortie ((3I + 4U), et chaque canal de sortie est contrôle indépendant et simultané de la grandeur, de l'angle de phase et des valeurs de fréquence.
Le kit RELAYSTAR-806 peut être indépendamment actionné par l'intermédiaire du PC industriel incorporé avec l'écran d'affichage à cristaux liquides de 8 pouces, plein clavier et la souris, aucun PC a exigé. L'opérateur peut également relier le kit RELAYSTAR-806 à l'ordinateur portable, logiciel de l'utilisation RELAYSTAR fonctionnant sur l'ordinateur portable avec le système d'exploitation de Windows pour commander entièrement le kit RELAYSTAR-806 pour accomplir tous les essais et pour sauver les résultats d'essai dans l'ordinateur portable.
Caractéristiques principales
1) Applications d'essai universelles de relais
2) sorties 7-channel (3I + 4U)
2) PC industriel incorporé avec l'écran d'affichage à cristaux liquides de 8 pouces, le plein clavier et la souris
3) Contrôle et fonctionner avec ou sans le PC
4) Sortie AUX. indépendante de C.C
5) De bout en bout essai avec GPS incorporé
6) Plein logiciel fonctionnel d'essai de RELAYSTAR
7) Installation d'importation et d'exportation de dossier de RIO
8) Modèle de système d'alimentation pour l'essai dynamique
9) Affichage par frappe en ligne
10) Brancher pour censurer l'essai (SOTF)
11) Création automatique de rapport des essais
12) Mise à jour logicielle gratuitement
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. triphasé (L-N) |
3x0… 40A |
| C.A. 1-phase (LL-LN) |
1x0… 120A |
| C.C (L-N) |
3x… ±10A |
|
Puissance
|
C.A. triphasé (L-N) |
3x300VA à 40A |
| C.A. 1-phase (LL-LN) |
1x1000VA à 120A |
| C.C (L-N) |
3x120VA à 10A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| C.C : ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 4-phase (L-N) |
4x0… 150V |
| C.A. 1-phase (L-L) |
1x0… 300V |
| C.C (L-N) |
3x… ±160V |
| Puissance |
C.A. 4-phase (L-N) |
4x70VA à 150V |
| C.A. 1-phase (L-L) |
1x140VA à 300V |
| C.C (L-N) |
3x80VA à 160V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0~5V), ≤0.2% (5~160V) |
| Résolution |
1mV |
Sortie auxiliaire de C.C
| Chaîne de tension |
110V/220V (max.1.5A) |
| Puissance |
max.165VA/330VA |
Entrées binaires
| Nombre |
8 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
| Temps de mesure maximal |
999999.999s |
| Exactitude de temps |
±1ms |
| Résolution temporelle |
1ms |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (C.A. 220V/230V/120V±10%, 1 phase) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 115V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Divers
| Poids |
18kg (39,68 livres) |
| Dimensions (W X H X D, sans poignée) |
405×300×164mm (15.94x11.81x6.46 dedans) |
| Port de connexion |
2 USB2.0 ports, 1 port Ethernet |
L'essai triphasé complet de relais de protection a placé RELAYSTAR-806 est principalement conçu pour l'essai secondaire des relais de protection. Pratiquement tous les types relais de protection définis par ANSI/IEEE peuvent être examinés. Les exemples quel RELAYSTAR-806 peut essai sont montrés aussi au-dessous de la table.
| Norme ANSI/IEEE non. |
Nom de dispositif ou de fonction |
| 2 |
Regarder à retard de temps |
| 3 |
Vérifiant ou relais de verrouillage |
| 7 |
relais de Taux-de-changement |
| 13 |
dispositif de Synchrone-vitesse |
| 15 |
Vitesse ou fréquence, dispositif assorti |
| 16 |
Dispositif de transmission de données |
| 18 |
Accélérant ou ralentissant le dispositif |
| 21 |
Relais de distance |
| 24 |
Volts par relais de Hertz |
| 25 |
Dispositif de synchronisation ou de Synchronisme-contrôle |
| 27 |
Relais de sousvoltage |
| 30 |
Relais d'annonciateur |
| 32 |
Relais directionnel de puissance |
| 36 |
Polarité ou dispositif de polarisation de tension |
| 37 |
Courant de fond ou relais d'Underpower |
| 40 |
Relais de champ |
| 44 |
Relais démarrant d'ordre d'unité |
| 46 |
relais actuel d'Inverse-phase ou de Phase-équilibre |
| 47 |
Relais de tension d'ordre de phase |
| 48 |
Relais inachevé d'ordre |
| 50 |
Surintensité ou taux instantanée de relais de hausse |
| 51 |
Relais de surintensité de temps à C.A. |
| 55 |
Relais de facteur de puissance |
| 59 |
Relais de surtension |
| 60 |
Relais de tension ou de balance courante |
| 62 |
Relais de arrêt ou s'ouvrant à retard de temps |
| 66 |
Dispositif de entaille ou pulsant |
| 67 |
Relais directionnel de surintensité à C.A. |
| 68 |
-de-étape ou relais de blocage |
| 69 |
Dispositif de contrôle laxiste |
| 74 |
Relais d'alarme |
| 76 |
Relais actuel de C.C |
| 77 |
Dispositif de télémétrage |
| 78 |
relais de mesure de Phase-angle |
| 79 |
Relais Reclosing à C.A. |
| 81 |
Relais de fréquence |
| 82 |
C.C Charge-mesurant Reclosing le relais |
| 83 |
Relais automatique de contrôle sélectif ou de transfert |
| 85 |
Relais de récepteur de transporteur ou de Pilote-fil |
| 86 |
Relais de lock-out |
| 87 |
Relais protecteur différentiel |
| 91 |
Relais directionnel de tension |
| 92 |
Relais directionnel de tension et de puissance |
| 94 |
Déclenchement ou relais libre |
