L'essai léger de transformateur d'instrument de CT pinte a placé 40kV avec la boîte de commutateur de Multitap

Analyseur de CT et de VT avec la boîte de commutateur de Multi-robinet

Modèle : CTP-120PA

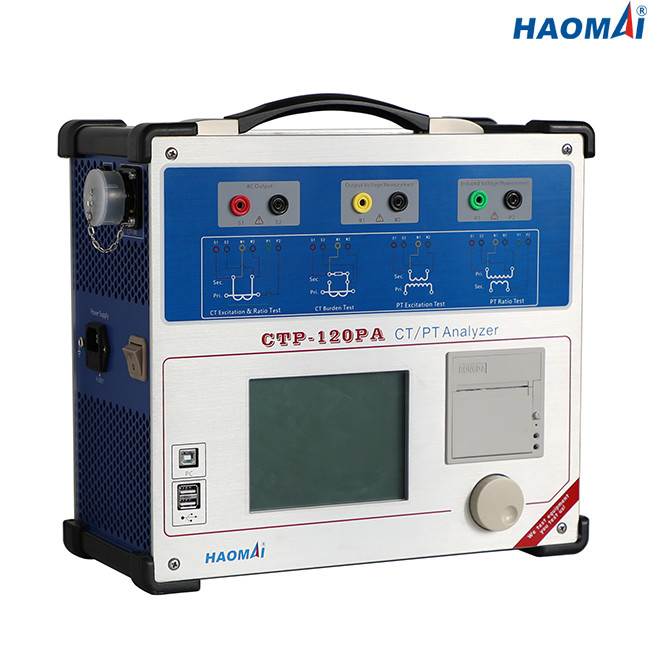

L'analyseur CTP-120PA de CT et de VT est une unité légère et portative capable d'examiner les transformateurs de courant et les transformateurs de tension.

À moins que 9kg (19,84 livres) le CTP-120PA est une unité fortement portative qui offre également l'exactitude dans l'essai. Capable d'effectuer la saturation, rapport, polarité et d'enrouler la résistance sur les transformateurs de courant, le CTP-120PA peut également être employé pour examiner la tension de classe de doser et de protection/transformateurs potentiels.

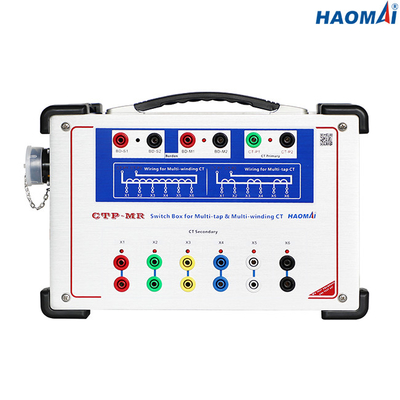

L'analyseur CTP-120PA de CT et de VT fournit une tension variable contrôlée par microprocesseur et un résultat actuel avec l'instrumentation de précision pour automatiquement l'essai simple et le multi-rapport CTs et VTs. La boîte de commutateur équipée de multi-robinet rend le multi-robinet de essai CTs facile. Elle se reliera directement au multi-rapport CT et réalisera des essais de rapport sur tous les robinets avec la poussée d'un bouton et sans avances changeantes. Ceci réduira considérablement examiner le temps.

L'analyseur CTP-120PA de CT et de VT peut être commandé par l'intermédiaire de son haute résolution et lumière du soleil affichage d'écran de TFT LCD de 5,7 pouces. Cette interface permet à l'utilisateur de réaliser l'essai rapidement et facilement utilisant la souris rotatoire multifonctionnelle brevetée.

L'analyseur CTP-120PA de CT et de VT peut également être commandé par l'intermédiaire d'un ordinateur portable courant le logiciel d'essai de PCT basé sur le système d'exploitation de Windows.

Caractéristiques principales

●Capable examiner la protection CTs, CTs de mesure, classe CTs et VTs inductif de TP

●Courbe de caractéristique et d'erreur d'excitation d'essai basée sur le principe de mesure basse fréquence

●Rapport de mesure, polarité, erreur de rapport et erreur de déplacement de phase basée sur la méthode de tension

●Capable d'examiner le multi-rapport CTs automatiquement sans besoin de refaire l'installation électrique

●Adopt a breveté la souris rotatoire multifonctionnelle pour remplacer le clavier numérique

●Adoptez l'écran d'affichage à cristaux liquides de 5,7 pouces pour l'affichage

●Adoptez DSP, BRAS et système inclus d'opération de LINUX

●Essai local et essai à distance de PC disponible

●Une exactitude plus élevée de mesure : 0.05 %

●Démagnétisation automatique de CT

●Résultats d'essai d'impression directement par l'imprimante thermique intégrée

●Petit et léger (9kg/19,84 livres) pour le transport facile

Données techniques

●Normes d'essai : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Mesure maximum de tension de genou : 40kV

●Chaîne de sortie :

tension : 0~180V (RMS)

actuel : 0~12A (RMS), 36A (valeur de crête)

●Exactitude de mesure de tension : ±0.05%

●Mesure de rapport de CT :

gamme : 1~30000

exactitude : ±0.05%

●Mesure de rapport de pinte :

gamme : 1~10000

exactitude : ±0.05%

●Mesure de phase :

exactitude : ±2min

résolution : 0.01min

●Mesure de résistance d'enroulement secondaire :

gamme : 0~300Ω

exactitude : 0.1%±1mΩ

●Mesure de charge :

gamme : 0~300VA

exactitude : 0.1%±0.1VA

●Capacité de stockage : résultats d'essai des groupes >3000

●Alimentation d'énergie

●Conditions environnementales

●Divers

●Normes de sécurité, compatibilité électromagnétique

L'analyseur CTP-120PA de CT et de VT est un outil d'essai idéal et unique pour examiner le rapport et le multi-rapport simples CTs, aussi bien que pour examiner VTs inductif.
