l'essai actuel de transformateur d'instrument 50/60Hz a placé la tension maximum 40kV de genou

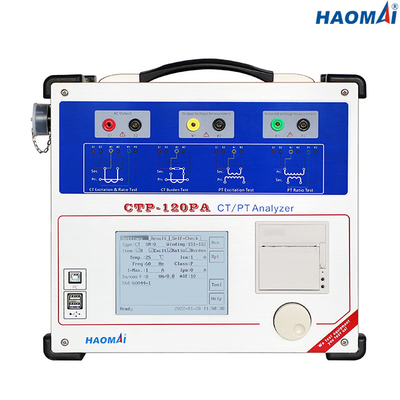

Ensemble automatique d'essai de transformateur d'instrument

Modèle : CTP-120PA

L'essai automatique de transformateur d'instrument a placé CTP-120PA est un kit portatif et multifonctionnel d'essai pour les transformateurs de courant de essai et les transformateurs de tension dans leur configuration d'équipement, telle qu'être monté dans les transformateurs, les disjoncteurs d'huile ou le mécanisme. Il est que l'équipement soit complètement isolé dans le système électrique.

Avec un bouton d'un-clic, le CTP-120PA réalise un essai de saturation de CT et calcule le point évalué de genou conformément à IEEE C57.13.1, CEI 60044-1, CEI 60044-6 ou CEI 61869 sur les deux normes aussi bien que de CTs spécialisé tel que PX, TPS, TPX, TPY et TPZ. L'essai de saturation peut examiner le point de genou jusqu'à 40 kilovolts. Ceci laisse examiner même la classe plus grande CT de génération avec un instrument portatif.

Beaucoup de sous-stations CTs incluent un multi-rapport secondaire, donc le CTP-120PA a la capacité de tracer et montrer simultanément jusqu'à 6 courbes de saturation de CT.

En tant qu'élément d'un programme d'entretien régulier pour vérifier des lectures d'usine et pour localiser la présence des défauts dans des transformateurs de tension, le CTP-120PA peut exactement mesurer le rapport, la polarité, la caractéristique d'excitation et la résistance d'enroulement secondaire.

Caractéristiques principales

●Capable examiner la protection CTs, CTs de mesure, classe CTs et VTs inductif de TP

●Courbe de caractéristique et d'erreur d'excitation d'essai basée sur le principe de mesure basse fréquence

●Rapport de mesure, polarité, erreur de rapport et erreur de déplacement de phase basée sur la méthode de tension

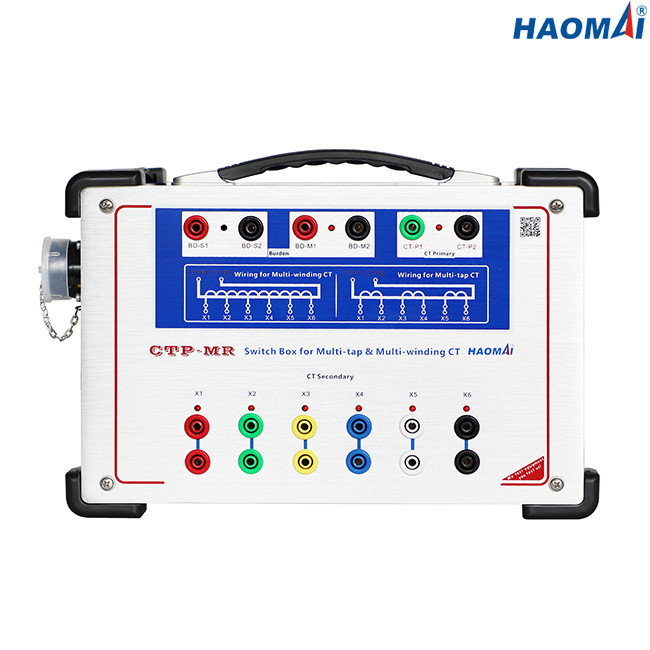

●Capable d'examiner le multi-rapport CTs automatiquement sans besoin de refaire l'installation électrique

●Adopt a breveté la souris rotatoire multifonctionnelle pour remplacer le clavier numérique

●Adoptez l'écran d'affichage à cristaux liquides de 5,7 pouces pour l'affichage

●Adoptez DSP, BRAS et système inclus d'opération de LINUX

●Essai local et essai à distance de PC disponible

●Une exactitude plus élevée de mesure : 0.05 %

●Mesure maximum 40kV de tension de genou

●Capable réaliser les essais secondaires de charge

●Démagnétisation automatique de CT

●Résultats d'essai d'impression directement par l'imprimante thermique intégrée

●Petit et léger (9kg/19,84 livres) pour le transport facile

Données techniques

●Normes d'essai : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Mesure maximum de tension de genou : 40kV

●Chaîne de sortie :

tension : 0~180V (RMS)

actuel : 0~12A (RMS), 36A (valeur de crête)

●Exactitude de mesure de tension : ±0.05%

●Mesure de rapport de CT :

gamme : 1~30000

exactitude : ±0.05%

●Mesure de rapport de pinte :

gamme : 1~10000

exactitude : ±0.05%

●Mesure de phase :

exactitude : ±2min

résolution : 0.01min

●Mesure de résistance d'enroulement secondaire :

gamme : 0~300Ω

exactitude : 0.1%±1mΩ

●Mesure de charge :

gamme : 0~300VA

exactitude : 0.1%±0.1VA

●Capacité de stockage : résultats d'essai des groupes >3000

●Alimentation d'énergie

●Conditions environnementales

●Divers

●Normes de sécurité, compatibilité électromagnétique

Lors du fonctionnement et essai de enroulement de résistance de C.C de routine, il est possible que un CT devienne magnétisé. L'ensemble automatique CTP-120PA d'essai de transformateur d'instrument inclut une fonction automatisée de démagnétisation de CT, qui permet la détermination du point précis et du rapport de genou fournissant de ce fait des résultats d'essai stables et qu'on peut répéter, et réduit le temps d'essai.
