équipement de test de transformateur de courant de 120V 60Hz, analyseur portatif de VT de CT

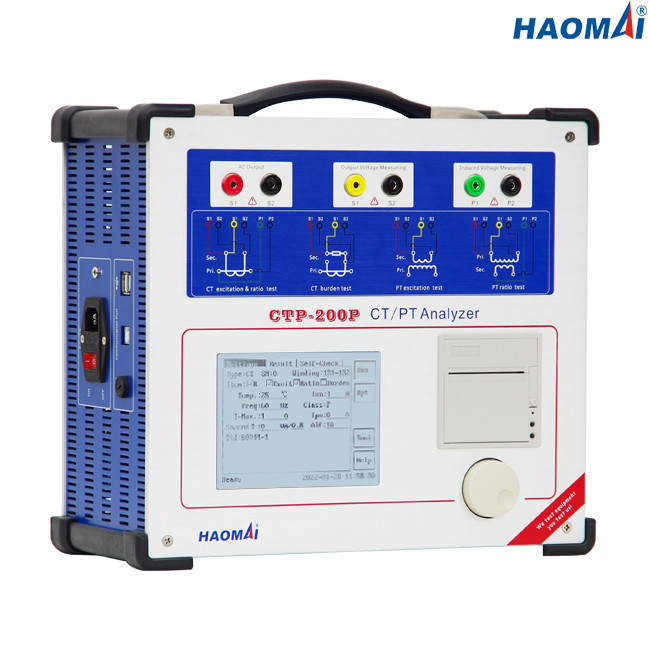

Ensemble portatif d'essai de transformateur de courant

Modèle : CTP-200P

L'ensemble portatif CTP-200P d'essai de transformateur de courant est conçu pour mesurer automatiquement les paramètres relatifs du transformateur de courant (CT), comme la caractéristique d'excitation, inductivité saturée et insaturée tourne rapport, de polarité, de résistance de enroulement, pourcentage de flux de remanence, facteur limitatif d'exactitude (ALF) ou facteur de degré de sécurité d'instrument (FS), charge secondaire etc.

Le CTP-200P permet également la simulation du rapport, de la constante de temps secondaire, de l'ALF et du FS à la charge réglable libre et au courant primaire également après l'essai avec les résultats d'essai déterminés.

L'essai portatif de transformateur de courant a placé CTP-200P soutient également l'essai du transformateur de tension (VT). Le rapport, la polarité, la caractéristique d'excitation et la résistance de enroulement du VT peuvent être examinés.

L'essai portatif de transformateur de courant a placé CTP-200P est rocailleux et immunisé contre l'interférence de bruit électrique dans les sous-stations à haute tension.

Caractéristiques principales

●Capable examiner la protection CTs, CTs de mesure, PR/PX CTs, TPS/TPX/TPY/TPZ CTs et VTs inductif définis dans IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Courbe de caractéristique et d'erreur d'excitation d'essai basée sur le principe de mesure basse fréquence

●Rapport de mesure, polarité, erreur de rapport et erreur de déplacement de phase basée sur la méthode de tension

●Adopt a breveté la souris rotatoire multifonctionnelle pour remplacer le clavier numérique

●Écran lisible d'affichage à cristaux liquides de 5,7 inche de lumière du soleil pour l'affichage

●Adoptez DSP, BRAS et système inclus d'opération de LINUX

●Essai local et essai à distance de PC disponible

●Une exactitude plus élevée de mesure : 0.05 %

●Le maximum a examiné la tension genou point du CT jusqu'à 40kV

●Réalise les essais secondaires de charge

●Démagnétisation automatique de CT

●Résultats d'essai d'impression directement par l'imprimante thermique intégrée

●Petit et léger (9kg/19,84 livres) pour le transport facile

Données techniques

●Normes d'essai : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Mesure maximum de tension de genou : 40kV

●Chaîne de sortie :

tension : 0~180V (RMS)

actuel : 0~12A (RMS), 36A (valeur de crête)

●Exactitude de mesure de tension : ±0.05%

●Mesure de rapport de CT :

gamme : 1~30000

exactitude : ±0.05%

●Mesure de rapport de pinte :

gamme : 1~10000

exactitude : ±0.05%

●Mesure de phase :

exactitude : ±2min

résolution : 0.01min

●Mesure de résistance d'enroulement secondaire :

gamme : 0~300Ω

exactitude : 0.1%±1mΩ

●Mesure de charge :

gamme : 0~300VA

exactitude : 0.1%±0.1VA

●Capacité de stockage : résultats d'essai des groupes >3000

●Alimentation d'énergie

●Conditions environnementales

●Divers

Le logiciel de l'essai portatif de transformateur de courant a placé CTP-200P peut courir sur un PC avec le système d'exploitation de Windows. Gratuitement pour améliorer la version de logiciel.

L'ensemble portatif CTP-200P d'essai de transformateur de courant est logé dans une clôture portative, de choc et de vibration de résistance avec la poignée du côté et avec les roues et la poignée escamotable.
