L'essai automatique de transformateur d'instrument ISO9001 a placé 36A multifonctionnel

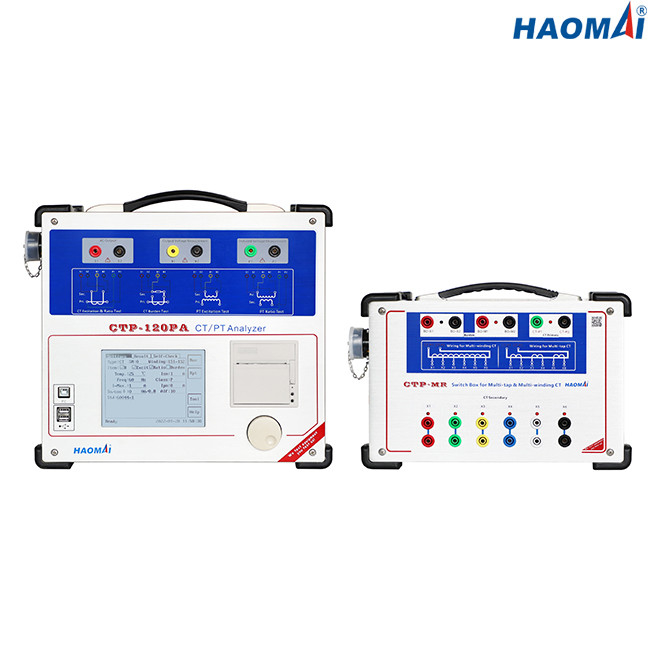

Système de test complètement automatique de CT/VT

Modèle : CTP-120PA

Le système de test CTP-120PA de CT/VT est un système de test complètement automatique de transformateur de courant et de tension, particulièrement conçu pour examiner CTs, VTs et transformateurs combinés.

CTP-120PA accorde un essai plus rapide, dû à sa boîte de commutateur de Multi-robinet qui laisse relier directement jusqu'à 6 robinets, de cette façon la connexion du dispositif est fait seulement une fois et sans besoin de toute autre opération manuelle.

Les essais principaux réalisés par CTP-120PA sont : L'excitation, l'exactitude, l'erreur de rapport et de phase, la résistance et la charge et eux tous sont exécutés en mode complètement automatique, sans intervention d'utilisateur. Tous les essais sont réalisés en produisant du courant et de la tension.

Toutes les fonctionnalités sont contrôlées par une lumière du soleil affichage d'écran lisible de TFT LCD de 5,7 pouces, souris rotatoire multifonctionnelle brevetée, BRAS et système inclus d'opération de LINUX, conçus pour l'environnement extérieur et sans ordinateur portable.

Des résultats d'essai sont maintenus dans une mémoire locale, et peuvent être transférés à un PC par l'intermédiaire du disque dur à mémoire flash d'USB.

Caractéristiques principales

●Capable examiner actuel, la tension et les transformateurs combinés

●Les essais principaux ont exécuté : Erreur de rapport et de phase, polarité, excitation, résistance, exactitude, charge

●Normes sélectionnables d'essai : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●boîte de commutateur de Multi-robinet décrivant le comportement du CT

●Adopt a breveté la souris rotatoire multifonctionnelle pour remplacer le clavier numérique

●Adoptez l'écran lisible d'affichage à cristaux liquides de 5,7 pouces de lumière du soleil

●Adoptez DSP, BRAS et système inclus d'opération de LINUX

●Essai local et essai à distance de PC disponible

●Une exactitude plus élevée de mesure : 0.05 %

●Démagnétisation automatique de CT

●Résultats d'essai d'impression directement par l'imprimante thermique intégrée

●Capable télécharger des résultats d'essai par l'intermédiaire du disque dur à mémoire flash d'USB

●Petit et léger (9kg/19,84 livres) pour le transport facile

Données techniques

●Normes d'essai : IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Mesure maximum de tension de genou : 40kV

●Chaîne de sortie :

tension : 0~180V (RMS)

actuel : 0~12A (RMS), 36A (valeur de crête)

●Exactitude de mesure de tension : ±0.05%

●Mesure de rapport de CT :

gamme : 1~30000

exactitude : ±0.05%

●Mesure de rapport de pinte :

gamme : 1~10000

exactitude : ±0.05%

●Mesure de phase :

exactitude : ±2min

résolution : 0.01min

●Mesure de résistance d'enroulement secondaire :

gamme : 0~300Ω

exactitude : 0.1%±1mΩ

●Mesure de charge :

gamme : 0~300VA

exactitude : 0.1%±0.1VA

●Capacité de stockage : résultats d'essai des groupes >3000

●Alimentation d'énergie

●Conditions environnementales

●Divers

Le système de test complètement automatique CTP-120PA de CT/VT est un outil d'essai puissant pour examiner les transformateurs de courant, les transformateurs de tension et les transformateurs combinés.
