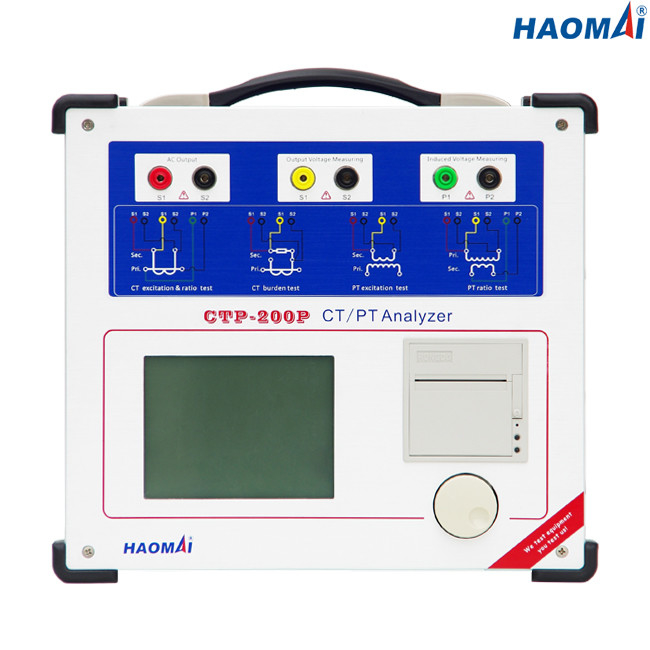

Analyseur de grande précision de CT/PT
Modèle : CTP-200P
L'analyseur CTP-200P de CT/PT est le système d'essai révolutionnaire pour divers CTs et spécialiste selon la norme du CEI et d'IEEE/ANSI.
L'exactitude de mesure de l'analyseur CTP-200P de CT/PT est très haut, jusqu'à 0,05%.
L'analyseur de CT/PT peut automatiquement accomplir l'essai dans des secondes par un clic de la souris rotatoire multifonctionnelle brevetée. Il laisse examiner la tension genou point jusqu'à 40kV CTs et à spécialiste sur place dans des grilles d'alimentation ou dans les installations productives des fabricants ou les laboratoires d'essai.
Caractéristiques principales
●Capable examiner la protection CTs, CTs de mesure, classe CTs de TP et spécialiste inductif
●Courbe de caractéristique et d'erreur d'excitation d'essai basée sur le principe de mesure basse fréquence
●Rapport de mesure, polarité, erreur de rapport et erreur de déplacement de phase basée sur la méthode de tension
●Adopt a breveté la souris rotatoire multifonctionnelle pour remplacer le clavier numérique
●Adoptez 5,7 avance l'écran petit à petit d'affichage à cristaux liquides pour l'affichage
●Adoptez DSP, BRAS et système inclus d'opération de LINUX
●Essai local et essai à distance de PC disponible
●Une exactitude plus élevée de mesure : 0.05 %
●Résultats d'essai d'impression directement par l'imprimante thermique intégrée
●Petit et léger (9kg/19,84 livres) pour le transport facile
Données techniques
●Norme d'essai : IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Mesure maximum de tension de genou : 40kV
●Chaîne de sortie :
tension : 0~180V (RMS)
actuel : 0~12A (RMS), 36A (valeur de crête)
●Exactitude de mesure de tension : ±0.05%
●Mesure de rapport de CT :
gamme : 1~30000
exactitude : ±0.05%
●Mesure de rapport de pinte :
gamme : 1~10000
exactitude : ±0.05%
●Mesure de phase :
exactitude : ±2min
résolution : 0.01min
●Mesure de résistance d'enroulement secondaire :
gamme : 0~300Ω
exactitude : 0.1%±1mΩ
●Mesure de charge :
gamme : 0~300VA
exactitude : 0.1%±0.1VA
●Capacité de stockage : résultats d'essai des groupes >3000
●Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 120V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
●Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
●Divers
| Poids |
9kg (19,84 livres) |
| Dimensions (W X H X D, sans poignée) |
340×300×150mm (13.39x11.81x5.91 dedans) |
| Port de connexion |
2 USB2.0 ports, 1 port de communication |
●Normes de sécurité, compatibilité électromagnétique
| EMC |
Le produit adhère à la compatibilité électromagnétique (EMC) 2004/108/EC directif (le CE se conformer) |
| Le CEI 61326-1 ; Le CEI 61000-6-4 ; Le CEI 61000-3-2/3 |
| Sécurité |
Le produit adhère à la basse tension 2006/95/EC directif (CE se conformer). |
| Le CEI 61010-1 |
L'analyseur CTP-200P de CT/PT est le meilleur choix pour examiner les transformateurs de courant et les transformateurs potentiels (transformateurs de tension).
L'analyseur CTP-200P de CT/PT a passé l'essai d'expédition au centre de grille d'état de Metrology Co.,Ltd a accrédité sous ISO/IEC 17025.
L'analyseur CTP-200P de CT/PT est également calibré dans le laboratoire de tiers accrédité sous ISO/IEC 17025.
Le rapport des essais d'expédition et le rapport de calibrage sont montrés en tant que ci-dessous.
