L'essai de transformateur d'instrument de CT pinte a placé la sortie légère 0-12A

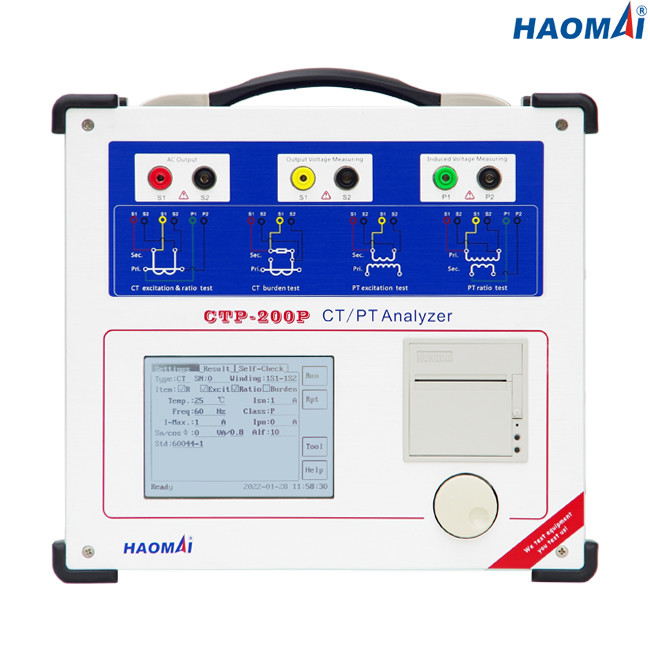

Appareil de contrôle universel de CT et de pinte

Modèle : CTP-200P

L'appareil de contrôle universel CTP-200P de CT et de pinte est un instrument portatif de champ léger conçu pour examiner le CT et la pinte installés dans un système de service. Il peut être employé pour beaucoup d'essais courants d'atelier, aussi bien que faisant un essai pratique.

L'appareil de contrôle universel CTP-200P de CT et de pinte est capable d'examiner CTs régulateur, mais peut également examiner la protection CTs pour l'erreur de rapport et de phase à la charge normale selon les normes IEC61869-2, IEC60044-1,60044-6 et IEEE/ANSI C57.13.

Dans le mode test local, l'opérateur peut employer la souris rotatoire multifonctionnelle brevetée sur le panneau avant pour écrire des informations sur l'article à examiner. Les affichages d'écran lisibles d'affichage à cristaux liquides de 5,7 pouces de lumière du soleil l'information verrouillée et les résultats d'essai finaux.

Pour l'essai complètement automatique sur un PC, chaque unité de CTP-200P vient avec pour installer la version du logiciel de PCT. Le logiciel de PCT est conçu pour fonctionner sur un PC avec le système d'exploitation de Windows 10.

Caractéristiques principales

●Capable examiner la protection CTs, CTs de mesure, PR/PX CTs, TPS/TPX/TPY/TPZ CTs et spécialiste inductif

●Courbe de caractéristique et d'erreur d'excitation d'essai basée sur le principe de mesure basse fréquence

●Rapport de mesure, polarité, erreur de rapport et erreur de déplacement de phase basée sur la méthode de tension

●Adopt a breveté la souris rotatoire multifonctionnelle pour remplacer le clavier numérique

●Adoptez 5,7 pouces d'écran d'affichage à cristaux liquides pour l'affichage

●Adoptez DSP, BRAS et système inclus d'opération de LINUX

●Essai local et essai à distance de PC disponible

●Une exactitude plus élevée de mesure : 0.05 %

●Le maximum a examiné la tension genou point du CT jusqu'à 40kV

●Démagnétisation automatique de CT

●Résultats d'essai d'impression directement par l'imprimante thermique intégrée

●Petit et léger (9kg/19,84 livres) pour le transport facile

Données techniques

●Norme d'essai : IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Mesure maximum de tension de genou : 40kV

●Chaîne de sortie :

tension : 0~180V (RMS)

actuel : 0~12A (RMS), 36A (valeur de crête)

●Exactitude de mesure de tension : ±0.05%

●Mesure de rapport de CT :

gamme : 1~30000

exactitude : ±0.05%

●Mesure de rapport de pinte :

gamme : 1~10000

exactitude : ±0.05%

●Mesure de phase :

exactitude : ±2min

résolution : 0.01min

●Mesure de résistance d'enroulement secondaire :

gamme : 0~300Ω

exactitude : 0.1%±1mΩ

●Mesure de charge :

gamme : 0~300VA

exactitude : 0.1%±0.1VA

●Capacité de stockage : résultats d'essai des groupes >3000

●Alimentation d'énergie

●Conditions environnementales

●Divers

L'appareil de contrôle universel CTP-200P de CT et de pinte est outil puissant et fiable pour que les ingénieurs examinent des transformateurs de transformateur de courant et de tension dans les sous-stations.
