Phase de essai 2.7kg de l'ensemble 3 du CEI 61850 de relais de protection tenue dans la main

L'essai tenu dans la main de relais de protection a placé avec le CEI 61850 examinant
Modèle : RELAYSTAR-Z70

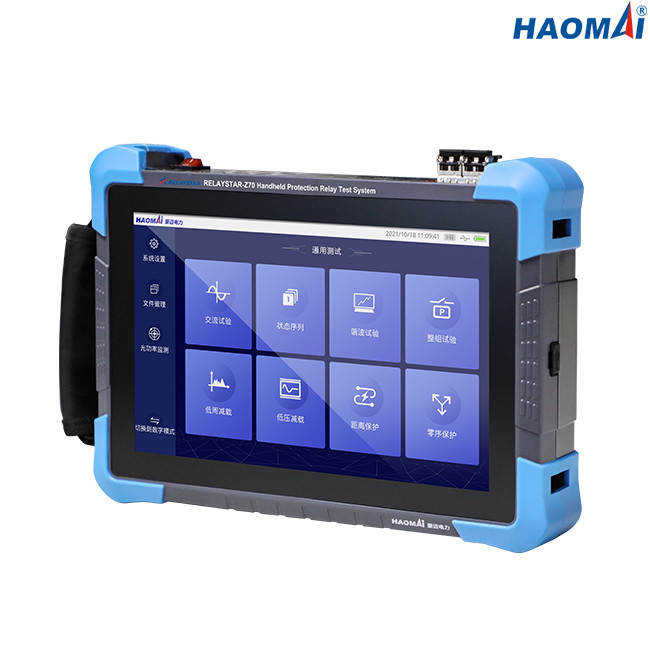

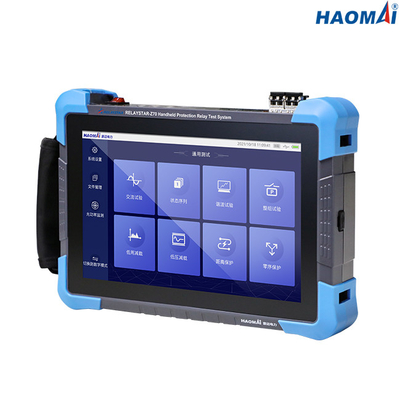

L'ensemble tenu dans la main RELAYSTAR-Z70 d'essai de relais de protection est conçu pour la sous-station conventionnelle et l'essai de mise en service et l'entretien de sous-station numérique. Il peut produire le courant triphasé (3x0… 10A) et la tension triphasée (3x0… 120V) pour les relais de protection conventionnels d'essai. Son système de partie numérique optique est développé basé sur le protocole IEC61850, qui soutient le message de SV/GOOSE recevant, envoyant et analyse.
Le RELAYSTAR-Z70 est très commode et l'essai portatif de réseau a placé qu'avec un écran tactile de 10,1 pouces de sorte que l'ingénieur puisse le prendre seulement à différents endroits dans la sous-station pour IEDs, aucun besoin de prendre les ensembles et l'ordinateur portable compliqués d'essai, et d'autres accessoires de essai.
Le RELAYSTAR-Z70 est a les modules de essai abondants pour l'essai de relais de protection, l'essai de la MU, le SV/GOOSE envoyant, la réception et l'analyse, l'importation et l'analyse etc. du dossier de SCD.
Le RELAYSTAR-Z70 peut également être employé pour examiner l'autre IEDs dans la sous-station numérique comme outil multiple-fonctionnel, y compris l'envoi et l'OIE de réception, SV, ajoutent la circulation au commutateur ou l'autre IEDs, vérifient la MU à retard de temps, la mesure la puissance de fibre des ports etc. de fibre.

Caractéristiques principales
1) écran tactile 10.1-inch de haute résolution pour l'opération
2) Basé sur la plate-forme matériel de SOC et le développement de système Linux inclus
3) actuel triphasé (3x0… 10A) + sorties triphasées de la tension (3x0… 120V) pour examiner les relais de protection conventionnels
4) Conformez-vous à IEC61850-9-1/9-2/9-2LE, à FT3/FT3LE, à OIE et à d'autres normes numériques optiques de message
5) Configurez 36 canaux numériques optiques de SV/GOOSE
6) Modules d'interface réseau optiques de soutien 100M
7) Modules optiques de porte série de PI3 de soutien
8) La synchronisation de soutien IRIG-B
9) Suivi en temps réel des paquets numériques optiques optiques de puissance et de réseau
10) L'importation standard de dossier de câble coaxial de soutien, extraits a exigé des données de configuration d'exemple de dispositif, et produit de la topologie par l'analyse d'un-clic

Données techniques
Sorties générales de courant et de tension


Interfaces de communication d'Ethernet


Interfaces de communication de fibre optique


Interfaces de PI3


Entrées binaires


Sorties binaires


Alimentation d'énergie


Divers


L'essai tenu dans la main de relais de protection a placé RELAYSTAR-Z70 est essai multifonctionnel réglé pour les dispositifs basés conventionnels de relais de protection, de protection du CEI 61850 et l'IEDs.
