Poids léger Ultraportable tenu dans la main de système d'essai du CEI 61850 de relais

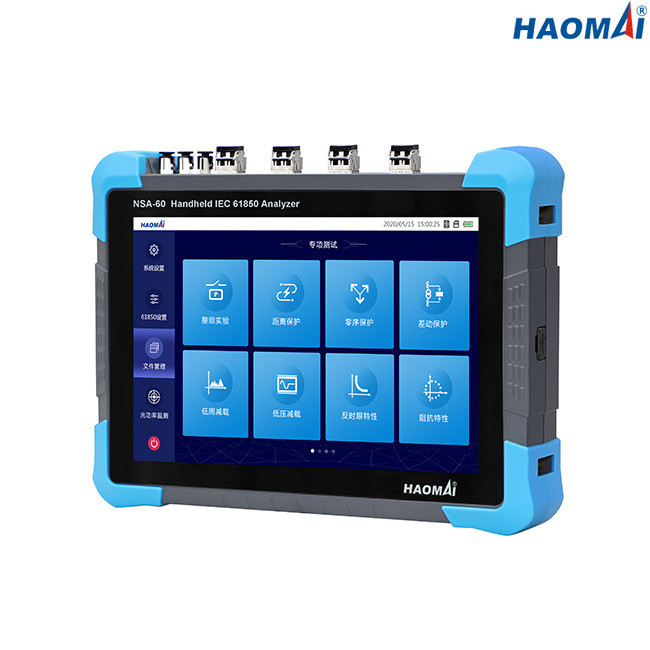

Analyseur tenu dans la main du CEI 61850

Modèle : NSA-60

L'analyseur tenu dans la main NSA-60 du CEI 61850 est basé sur la norme IEC61850 et employé pour l'essai rapide des dispositifs de protection, fusionnant des unités et IEDs dans la sous-station futée. Il est très utilisé dans l'élimination des imperfections de champ, l'élimination des imperfections commune de système, l'entretien de défaut et d'autres occasions.

L'analyseur tenu dans la main NSA-60 du CEI 61850 est analyseur de réseau portatif avec 10,1 compliqué différent un » écran tactile de sorte que l'ingénieur puisse le prendre seulement aux endroits dans la sous-station pour vérifier IEDs, aucun besoin de prendre les ensembles et l'ordinateur portable d'essai, et d'autres accessoires de essai.

NSA-60 a les modules de essai multiples pour l'essai de base de relais de protection, le différent essai de la MU, SV/GOOSE envoyant et recevant, l'importation et l'analyse etc. de dossier de SCD.

NSA-60 peut être employé comme outil multifonctionnel dans la sous-station futée, y compris envoyer et recevoir l'OIE, le SV, ajoutant la circulation à l'autre IEDs, vérifiant la MU à retard de temps, mesurant la puissance de fibre des ports etc. de fibre.

Caractéristiques principales

●Basé sur le matériel de SOC et la plate-forme de système Linux s'est développé

●Capable simuler de divers types de messages qui se conforme au CEI 61850-9-1/9-2/9-2LE, l'OIE, le CEI 60044-7/8 PI3

●message 4-channel numérique optique recevant et envoyant simultanément,

●La sortie synchrone de différents ports optiques atteint 0μs, et la dispersion de l'échantillonnage du SV est moins que 1μs

●Réalisez la configuration, l'importation de dossier de soutien SCD, l'affichage de diagramme de topologie et la comparaison automatiques de dossier

●Retard de la MU de soutien et essai différent de la synchronisation de la MU

●Détection de soutien se reliant en série et le SV prélevant la sortie harmonique de superposition de valeur

●A le type de message et la fonction de surveillance du trafic

●Enregistrement passager de soutien des messages anormaux

●A la fonction optique de mesure de puissance

●L'essai intégré à C.A., assouvissent des modules d'essai de l'essai etc. d'ordre pour l'essai de relais de protection

●4 entrées binaires + 4 sorties binaires, retard synchrone de sortie <20>

●Capable simuler le client et serveur de MMS, contrôle d'évaluation de soutien de dispositif de protection et surveillance et opération d'état installé et d'état de fonction de protection, simulation de soutien plus d'IED de dispositifs simples ou, réalisez la transmission simultanée du message et des données à distance de télémétrie

Données techniques

Interface de communication de fibre

◆Paramètres optiques de fibre de porte série : à plusieurs modes de fonctionnement, interface de St, longueur d'onde 850nm

◆Paramètres optiques de fibre de port Ethernet : à plusieurs modes de fonctionnement, interface de LC, longueur d'onde 1310nm

◆Puissance de transmission : ≥-15dBm

◆Réception de la sensibilité : ≤-30dBm

◆4 groupes de ports de réseau optiques indépendants de 100M, de messages de soutien du SM IEC61850-9-1/2 et de l'OIE

◆Porte série optique de multiplexage, message numérique optique de soutien de PI3/FT3LE recevant et envoyant, code d'IRIG-B recevant et envoyant et fonction de synchronisation de PPS

◆Port optique de mesure de puissance d'Ethernet pour la mesure de lien optique et l'essai de fonction diagnostique

Entrées/sorties binaires

◆Entrées binaires : 4

◆Sorties binaires : 4

Divers

◆Dimensions : 235mm×175mm×50mm (LxWxH)

◆Poids : 2.0kg

Alimentation d'énergie

◆Batterie au lithium intégrée (9600mAh)

◆Chargeur : 100~240VAC entrée, 50/60Hz

Conditions environnementales

◆La température normale de travail : -5~45℃

◆Limite fonctionnante de la température : -10~50℃

◆Stockage et transport : -25~70℃

◆Hygrométrie : 5%~95%

◆Presse atmosphérique : 86~106KPa

L'analyseur tenu dans la main NSA-60 du CEI 61850 est outil d'essai puissant dans la sous-station futée.
