Système de test universel de relais de protection étant conforme au CEI 61850 examinant

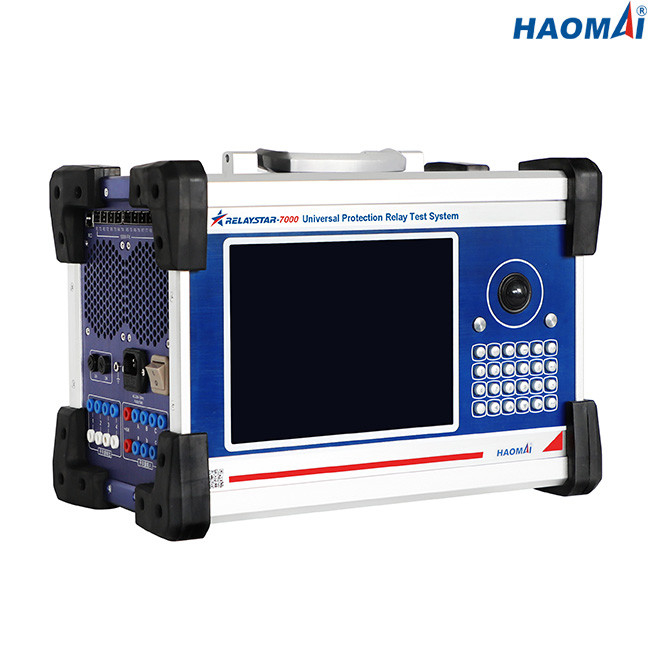

Modèle : RELAYSTAR-7000
Le RELAYSTAR-7000 est système de test multifonctionnel de relais de protection étant conforme à IEC61850 SV et OIE. Il peut produire le courant de 6 phases (6×0… 30A) et la tension de 6 phases (6×0… 150V) pour examiner les relais de protection conventionnels, tels que le vieux type électromécanique et le type sur microprocesseur. Le RELAYSTAR-7000 peut également être en tant qu'outil idéal pour examiner des relais et des sous-stations utilisant le protocole du CEI 61850, qui peut simuler de divers types de messages étant conformes au CEI 61850-9-1/9-2/9-2LE, l'OIE, le CEI 60044-7/8 PI3.
RELAYSTAR-7000 peut être employé pour réaliser les essais passagers. Le RELAYSTAR-7000 peut réaliser des essais d'acceptation ou de dépannage en rejouant les défauts digitalement enregistrés dans l'IEEE C37.111, format standard de COMTRADE.
Caractéristiques principales
1) Système de test multiphasé intégré de relais de protection
2) Opération autonome utilisant l'écran graphique de haute résolution intuitif, aucun PC requis pour fonctionner
3) Essai local et essai à distance de PC disponible
4) Entrées et sorties de Digital
5) Surveillance et enregistrement incorporés de forme d'onde
6) De bout en bout essai avec GPS ou IRIG-B
7) Capacité de essai du CEI 61850
Données techniques
Sorties générales de courant et de tension
| Générateur actuel |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 30A |
| C.C (L-N) : 6x0… ±10 A |
| Puissance |
C.A. 6-phase (L-N) : 6x450VA à 30A |
| C.C (L-N) : 6x120VA à 10A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Résolution |
1mA |
| Générateur de tension |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 150V |
| C.C (L-N) : 6x0… ±160V |
| Puissance |
C.A. 6-phase (L-N) : 6x80VA à 150V |
| C.C (L-N) : 6x80VA à 160V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Résolution |
1mV |
| Générateurs généraux |
Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Interfaces de communication d'Ethernet
| Mode |
10/100Base-TX (10/100Mbit, torsadé, automatique-croisement) |
| Nombre de port |
2 |
| Type d'interface |
RJ45 |
| Indication de statut |
Lumières de LED |
Interfaces de communication de fibre optique
| Mode |
100Base-FX (100Mbit, de fibre optique, duplex) |
| Nombre de port |
8 |
| Type d'interface |
LC |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
1310nm |
| Distance de transmission |
>1km |
| Indication de statut |
Lumières de LED |
Interfaces de PI3
| Nombre de port |
9 (8 pour transmettre, 1 pour la réception) |
| Type d'interface |
St |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
850nm |
Entrées binaires
| Nombre |
8 |
| Type |
contact sans potentiel ou contact oisif (identification automatique) |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A ; 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance |
courants et sorties de tension |
| Enregistrement |
les sorties analogiques, les entrées binaires/produit le statut |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 120V |
| Connexion |
Prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
19.5kg (42,99 livres) |
| Dimensions (W X H X D, sans poignée) |
405×295×250mm (15.94x11.61x9.84 dedans) |
Le RELAYSTAR-7000 est système de test multifonctionnel de relais de protection étant conforme à l'essai IEC61850, qui non seulement peut examiner les relais de protection conventionnels, mais également peut simuler de divers types de messages étant conformes au CEI 61850-9-1/9-2/9-2LE, l'OIE, le CEI 60044-7/8 PI3.
