Système de test du CEI 61850

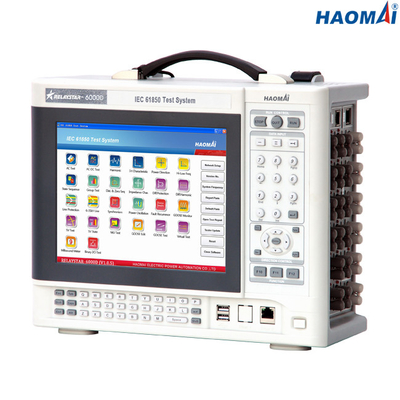

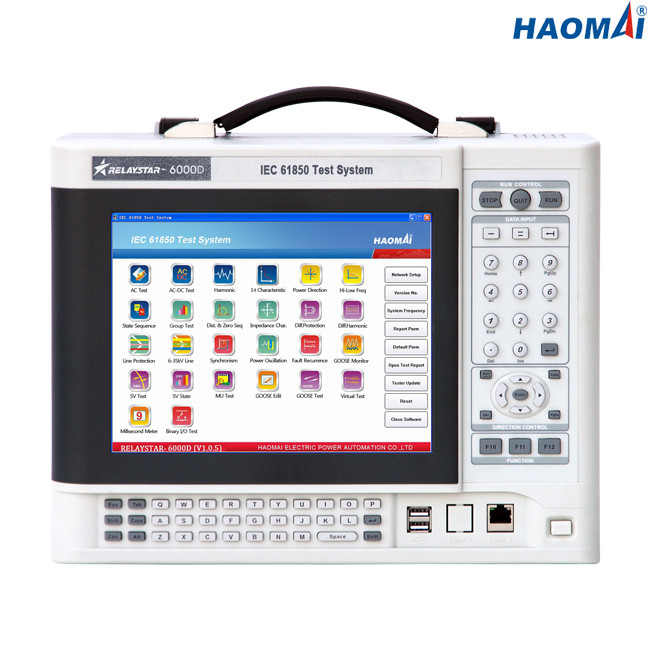

Modèle : RELAYSTAR-6000D
Le RELAYSTAR-6000D est ensemble d'essai de nouvelle génération consacré aux dispositifs de protection basés du CEI 61850 et fusionnant l'unité. Il peut simuler de divers types de messages qui se conforme au CEI 61850-9-1/9-2/9-2LE, l'OIE, le CEI 60044-7/8 PI3.
Le système de test RELAYSTAR-6000D du CEI 61850 peut être actionné par le PC industriel incorporé avec l'écran tactile de 9,7 pouces ou par le logiciel d'essai fonctionnant sur un PC.
Les modes GPS de la synchronisation, le code d'IRIG-B et les IEEE1588 sont fournis avec RELAYSTAR-6000D, qui fait les deux la sous-station élimination des imperfections interne et la sous-station à l'élimination des imperfections commune de sous-station disponible.
Caractéristiques principales
●Des dispositifs de protection du CEI 61850 et la MU basés peuvent être examinés
●PC industriel incorporé avec l'écran tactile de 9,7 pouces
●Essai local et essai à distance de PC disponible
●Capable simuler de divers types de messages qui se conforme au CEI 61850-9-1/9-2/9-2LE, l'OIE, le CEI 60044-7/8 PI3
●12 sorties analogiques de bas niveau
●Quatre modes de la synchronisation : code incorporé de GPS, d'IRIG-B, PPS et IEEE1588
●De petite taille et léger (seuls 4kg/8.82lb)
Données techniques
Interfaces de communication d'Ethernet
| Mode |
10/100Base-TX (10/100Mbit, torsadé, automatique-croisement) |
| Nombre de port |
2 |
| Type d'interface |
RJ45 |
| Indication de statut |
Lumières de LED |
Interfaces de communication de fibre optique
| Mode |
100Base-FX (100Mbit, de fibre optique, duplex) |
| Nombre de port |
16 |
| Type d'interface |
St |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
1310nm |
| Distance de transmission |
>1km |
| Indication de statut |
Lumières de LED |
Interfaces de PI3
| Nombre de port |
10 (8 pour transmettre, 2 pour la réception) |
| Type d'interface |
St |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
850nm |
Sorties analogiques de bas niveau
| Nombre de sorties |
12 |
| Établissement de la gamme |
C.A. : 0~7.07Vrms ; C.C : 0~10V |
| Actuel à la charge maximale |
1mA |
| Exactitude |
<0>
|
| Résolution |
250μV |
| Déformation (THD+N) |
<0>
|
| Fréquence |
Signal sinusoïdal : 10~1000Hz |
| Signal transitoire : DC~10.0kHz |
| Exactitude : <0>
|
| Résolution : 0.001Hz |
| Phase |
Gamme d'angle de phase : 0 ~359. 9° |
| Exactitude : <0>
|
| Résolution : ±0.01° |
Entrées binaires
| Nombre |
10 |
| Type |
contact sans potentiel ou contact oisif (identification automatique) |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif (sortie rapide de contact facultative) |
| Capacité de coupure |
250VAC/0.5A ; 250VDC/0.2A |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 120V |
| Connexion |
Prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
4kg (8,82 livres) |
| Dimensions (W X H X D, sans poignée) |
345×135×270mm (13.58x5.31x10.63 dedans) |
Le système de test RELAYSTAR-6000D de relais de protection du CEI 61850 se concentre sur les méthodes en temps réel de communication d'OIE et de valeurs prélevées pour se connecter par interface aux dispositifs à l'essai.
