200kV appareil de contrôle de C.C Hipot
Modèle : HZF-200/5
L'appareil de contrôle de C.C Hipot est employé pour l'essai de tenue de tension CC et l'essai actuel de fuite du matériel électrique de HT.
L'appareil de contrôle HZF-200/5 de C.C Hipot peut produire la tension 200kV et le 5mA actuels.

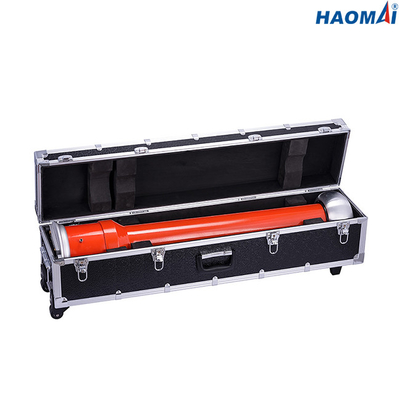

Le nouveau type de matériel est adopté pour le cylindre de l'appareil de contrôle HZF-200/5 de C.C Hipot, qui s'assure assure la bonne représentation électrique et la résistance d'humidité forte.
Caractéristiques principales
1) Haute précision et mesure précise.
2) Écurie de régulation de tension, tension douce complète réglée, l'ajustement de tension de sortie utilisant le potentiomètre multitours simple importé, processus survolteur lisse, ajustement de haute précision.
3) Sortie négative de polarité, début, sans interruption réglables zéro, surtension, surintensité, retour à la protection nulle et au sol, à la protection spéciale de séparation et à d'autres fonctions de protection.
4) Augmentez la fonction de la haute précision 0.75UDC1mA, apportez la grande commodité pour faire la mesure d'intercepteur d'oxyde de zinc.
5) Adoptez le nouveau type de matériel pour que le cylindre assure la bonne représentation électrique et la résistance d'humidité forte.
6) Châssis en aluminium de châssis, petite taille, poids d'allumeur, une opération plus fiable et plus simple, complet, facile de mettre en place l'utilisation.
Données techniques
| Paramètres |
Modèle : HZF-200/5 |
| Tension évaluée (kilovolts) |
200 |
| Actuel évalué (mA) |
5 |
| Puissance évaluée (W) |
1000 |
| Poids d'armoire de commande (kilogrammes) |
6,5 |
| Poids de cylindre (kilogrammes) |
9 |
| Taille de cylindre (millimètres) |
970 |
| Exactitude de tension |
± (1.0%R±2d) |
| Exactitude actuelle |
± (1.0%R±2d) |
| Coefficient d'ondulation |
≤0.5% |
| Stabilité de tension |
Tension ±10%≤1% de puissance |
| Capacité de surcharge |
La tension à vide peut dépasser la tension évaluée de 10% à 10 minutes.
Courant de charge maximum de 1,25 fois le courant évalué.
|
| Alimentation d'énergie |
C.A. 220V±10%, 50/60Hz, monophasé |
| Mode de travail |
Utilisation intermittente, charge évaluée pendant 30 minutes |
| tension évaluée de 1,1 fois : 10 minutes |
| Environnement de travail |
La température : -10-40℃ |
| Hygrométrie : la température ambiante est de 25 degrés centigrade n'est pas plus grande que 85% (sans rosée) |
| Altitude< 1500="" m="">
|
| Capacité de charge capacitive |
La capacité de l'objet d'essai est illimitée. |
| Peut employer le remplissage actuel évalué de 1,5 fois |
| Caractéristiques structurelles |
Cylindre électrique d'isolation |
| Isolation d'air, aucune fuite |

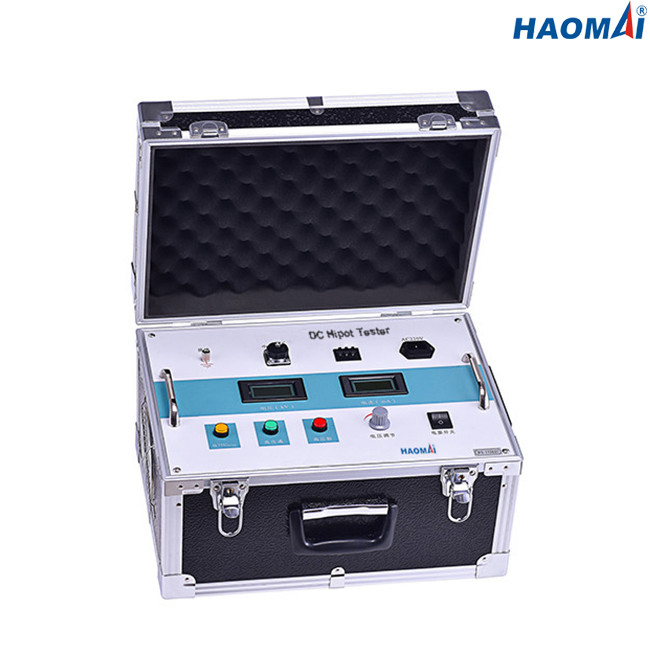

| Caractéristiques d'armoire de commande |
Haut bouton simple de la précision 0.75UDC1mA (exactitude ≤1.0%)
Approprié à l'essai de MOA
|
| Arrangement de surtension utilisant un interrupteur à positions multiples numérique |
| Point de droit portatif, facile pour l'usage de champ. |
L'appareil de contrôle HZF-200/5 de C.C Hipot est bon outil pour que les ingénieurs d'essai et de commission fassent l'essai de tenue de tension CC du matériel électrique de HT.
