ISO9001 appareil de contrôle 50kV universel d'équipement d'essai de câble de HT de la très basse fréquence Hipot

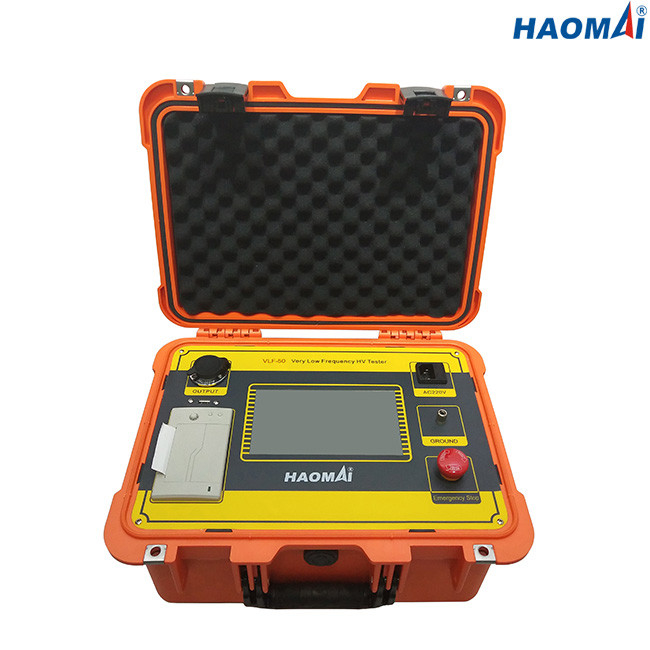

50kV appareil de contrôle de la très basse fréquence Hipot

Modèle : VLF-50

La très basse fréquence représente très basse fréquence.

L'appareil de contrôle de très basse fréquence Hipot est un instrument à haute tension de sortie à C.A. L'appareil de contrôle de HT de très basse fréquence fournit la tension CA sinusoïdale mais à 0.1Hz-0.02Hz, comparé à la sortie de 50/60 hertz de l'ensemble conventionnel d'essai à C.A. C'est toujours une tension CA avec des inversions de polarité sinusoïdales chaque demi cycle.

50kV l'appareil de contrôle VLF-50 de la très basse fréquence Hipot peut produire jusqu'à 50kV/30mA.

Caractéristiques principales

1) Fréquence de sortie : 0.1Hz, 0.05Hz, 0.02Hz

2) Actuel, tension et données de forme d'onde sont directement prélevés du côté à haute tension, qui assure des données précises.

3) Avec la fonction de protection de surtension. Quand la sortie dépasse la limite réglée de tension, l'instrument s'arrêtera pour la protection, et le temps d'action est moins que 20ms.

4) Avec la fonction de protection de surintensité pour la protection de double de tension de ciel et terre. Le côté à haute tension peut être placé selon le précis arrêtent la valeur de protection. Quand le courant du côté de basse tension dépasse le courant évalué, il sera arrêté pour la protection, et le temps d'opération est moins que 20ms.

5) La résistance à haute tension de protection de sortie est conçue dans le corps de propulseur, tellement là n'est aucun besoin de relier une autre résistance de protection dehors.

6) La tension de ciel et terre a fermé la boucle le circuit de commande de retour que négatif est adopté, ainsi la sortie n'a aucun effet de hausse de capacité.

7) Des résultats d'essai peuvent être sauvés dans l'appareil de contrôle.

8) Des résultats d'essai peuvent être imprimés par l'intermédiaire de l'imprimante thermique intégrée.

Données techniques

1) Tension évaluée de sortie : 50kV/30mA (valeur de crête)

2) Fréquence de sortie : 0.1Hz, 0.05Hz, 0.02Hz

3) Capacité de charge

0.1Hz, 1.1µF maximal

0.05Hz, 2.2µF maximal

0.02Hz, 5.5µF maximal

4) Exactitude de mesure : 3%

5) Erreur positive et à pointe négative de tension de valeur : ≤3%

6) Déformation de forme de vague de tension : ≤ 5%

7) Condition de travail

la température : -10℃~+40℃

humidité : ≤ 85%RH

8) Alimentation d'énergie : AC220V ±10%, 50/60Hz

50kV l'appareil de contrôle VLF-50 de la très basse fréquence Hipot est instrument puissant d'essai pour le cable électrique de mesure ou les machines rotatives (moteur/générateur) à 0.1Hz, à 0.05Hz ou à 0.02Hz.
