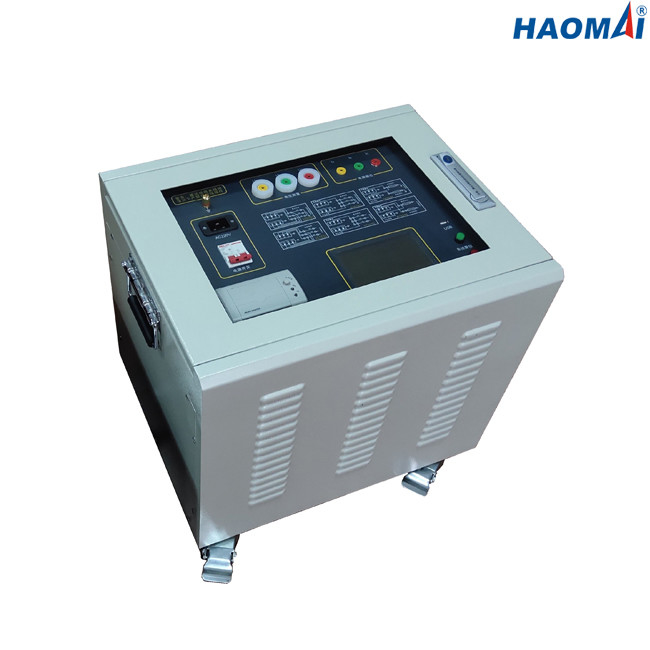

Équipement d'essai universel de câble de HT 8A 55Hz avec l'écran tactile

Ligne analyseur de transmission d'impédance

Modèle : HLT-300

La ligne l'analyseur HLT-300 de transmission d'impédance est un instrument à haute précision pour examiner la diverse ligne de transmission à haute tension paramètres dans la centrale, la sous-station ou le laboratoire. L'instrument est structure intégrée avec le module d'alimentation intégré de conversion de fréquence, qui peut de puissance de sortie au moyen de régulation de tension de conversion de fréquence. La fréquence peut être changée en 45Hz ou 55Hz. Digital filtrant la technologie est adoptée pour éviter l'interférence du champ électrique de fréquence de puissance sur le site, et pour résoudre fondamentalement le problème de la mesure précise sous l'interférence du champ électrique fort.

Caractéristiques principales

●Opération autonome utilisant l'écran tactile, aucun PC requis pour fonctionner

●Capacité superbe de tension d'anti-induction

●Adoptez la technologie de conversion de fréquence pour la mesure précise

●Capable mesurer la tension induite et le courant induit directement

●Capable mesurer l'impédance, l'angle d'impédance, la résistance, la réactance et l'inductance de la ligne de transmission de HT

●Capable sauver des résultats d'essai intégrés

●Capable imprimer des résultats d'essai directement par l'intermédiaire de l'imprimante thermique intégrée

●Connexion de câblage simple

Données techniques

1) Sortie

●Tension maximale de sortie : C.A. 300V

Exactitude de tension de sortie : 0,5%

●Courant-tension maximal : 8A

Exactitude de courant de sortie : 0,5%

●Fréquence de sortie : 45Hz, 55Hz

2) Mesure de capacité

Chaîne de mesure : 0.01~30µF

Exactitude de mesure : ±1% ±0.01µF de lecture (valeur mesurée ≥1µF)

±2% ±0.01µF de lecture (valeur mesurée <1>

Résolution : 0.0001µF

3) Mesure d'impédance

Chaîne de mesure : 0.1~400Ω

Exactitude de mesure : ±1% ±0.01Ω de lecture (valeur mesurée ≥1Ω)

±2% ±0.01µF de lecture (valeur mesurée <1>

Résolution : 0.0001Ω

4) Angle d'impédance

Chaîne de mesure : -180°~ +180°

Exactitude de mesure : ±0.2° (tension ≥1.0 V)

±0.3° (tension 0.2V~1.0V)

Résolution : 0.0001°

5) Principe anti-parasitage : méthode de conversion de fréquence

6) Courant anti-parasitage : 80A

7) Tension anti-parasitage : 30kV

8) Capacité de stockage : 200 résultats d'essai

9) Alimentation d'énergie : C.A. 220V±10%, 50/60Hz

10) Dimension : 530x 410x 510mm (pouce 20.87x16.14x20.08)

11) Poids : 65kg (143,30 livres)

12) Conditions environnementales

●Température de stockage : -20°C à 70°C (- 4°F à +158°F)

●Température de fonctionnement : -20°C à +50°C (- 4°F à +122° F)

●Humidité : < 85="">

13) Qualifications de sécurité et EMC

●Sécurité : conçu selon IEC61010-1, 2006/95/EC

●EMC : 2004/108/EC

La ligne l'analyseur HLT-300 de transmission d'impédance est essai puissant réglé pour l'impédance, l'angle d'impédance, la résistance, la réactance et l'inductance de mesure de la ligne de transmission de HT.
