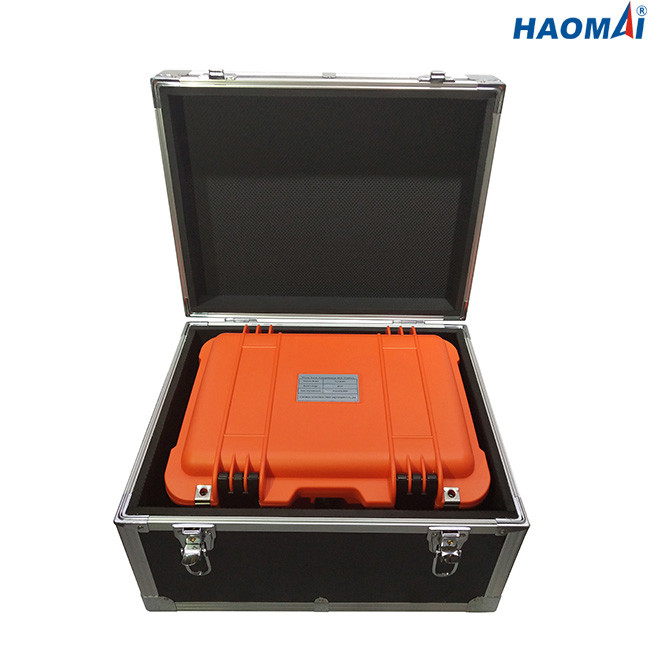

C.A. 220V/120V de l'équipement d'essai de câble de HT de très basse fréquence de HAOMAI 30kV 0.05Hz

appareil de contrôle de HT de la très basse fréquence 30kV

Modèle : VLF-30

La très basse fréquence représente très basse fréquence.

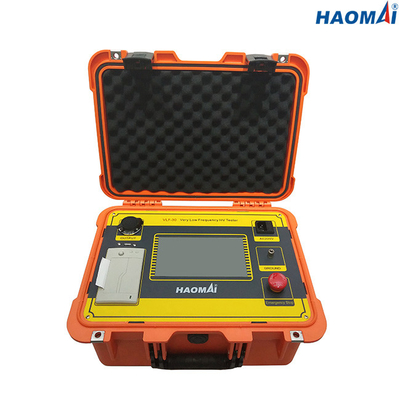

L'appareil de contrôle VLF-30 de HT de la très basse fréquence 30kV peut produire jusqu'à 30kV/20mA.

L'utilisation principale de l'appareil de contrôle de HT de très basse fréquence est les cables électriques protégés milieu d'essai et à haute tension. Elle est particulièrement précieuse pour vérifier un câble après installation ou réparation. Employez la très basse fréquence pour faire pour échouer pendant l'essai, pour trouver le défaut, pour faire des défauts la réparation ou le remplacement, et soyez parti avec un meilleur câble.

L'appareil de contrôle de HT de très basse fréquence est également très utile pour examiner de grandes machines rotatives (moteur/générateur), puisqu'il fournit une méthode portative et abordable de faire un essai pratique des bobines et est spécifié par la norme d'IEEE 433-2009.

Caractéristiques principales

1) Fréquence de sortie : 0.1Hz, 0.05Hz, 0.02Hz

2) Actuel, tension et données de forme d'onde sont directement prélevés du côté à haute tension, qui assure des données précises.

3) Avec la fonction de protection de surtension. Quand la sortie dépasse la limite réglée de tension, l'instrument s'arrêtera pour la protection, et le temps d'action est moins que 20ms.

4) Avec la fonction de protection de surintensité pour la protection de double de tension de ciel et terre. Le côté à haute tension peut être placé selon le précis arrêtent la valeur de protection. Quand le courant du côté de basse tension dépasse le courant évalué, il sera arrêté pour la protection, et le temps d'opération est moins que 20ms.

5) La résistance à haute tension de protection de sortie est conçue dans le corps de propulseur, tellement là n'est aucun besoin de relier une autre résistance de protection dehors.

6) La tension de ciel et terre a fermé la boucle le circuit de commande de retour que négatif est adopté, ainsi la sortie n'a aucun effet de hausse de capacité.

7) Des résultats d'essai peuvent être sauvés dans l'appareil de contrôle.

8) Des résultats d'essai peuvent être imprimés par l'intermédiaire de l'imprimante thermique intégrée.

Données techniques

1) Tension évaluée de sortie : 30kV/20mA (valeur de crête)

2) Fréquence de sortie : 0.1Hz, 0.05Hz, 0.02Hz

3) Capacité de charge

0.1Hz, 1.1µF maximal

0.05Hz, 2.2µF maximal

0.02Hz, 5.5µF maximal

4) Exactitude de mesure : 3%

5) Erreur positive et à pointe négative de tension de valeur : ≤3%

6) Déformation de forme de vague de tension : ≤ 5%

7) Condition de travail

la température : -10℃~+40℃

humidité : ≤ 85%RH

8) Alimentation d'énergie : AC220V/120V ±10%, 50/60Hz

l'appareil de contrôle VLF-30 de HT de la très basse fréquence 30kV est équipement de test idéal pour mesurer le cable électrique ou les machines rotatives (moteur/générateur) à 0.1Hz, à 0.05Hz ou à 0.02Hz.
