Appareil de contrôle partiel multifonctionnel de détecteur de décharge de TEV non envahissant

Détecteur partiel multifonctionnel de décharge

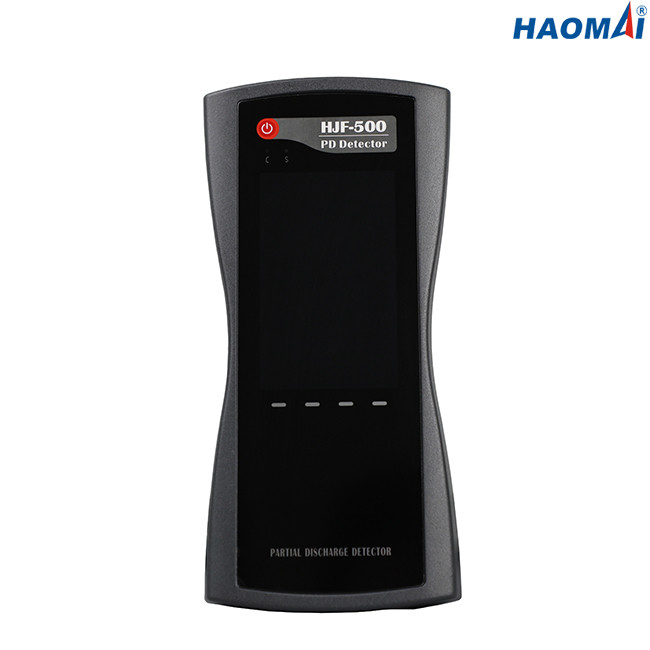

Modèle : HJF-500

Le détecteur partiel multifonctionnel HJF-500 de décharge est l'outil non envahissant idéal pour l'activité partielle de mesure rapide de décharge dans des sous-stations de système mv et de HT.

Des sous-stations de système mv et de HT peuvent être surveillées utilisant le HJF-500 remercie à la large variété de capteurs qui peuvent être reliés à elle. Les capitaux typiques de système mv et de HT qui peuvent être diagnostiqués pour des décharges partielles incluent le câble etc. de mécanisme, de transformateur, de GIS et de HT.

La largeur de bande élevée ainsi que des catégories de boîte d'affichage de modèle de PRPD (décharge partielle résolue par phase) les différents types de défaut. Des décharges de couronne et les décharges extérieures peuvent être facilement distinguées des décharges partielles internes dangereuses, qui est un autre avantage de ce type de technologie.

L'unité HJF-500 peut être actionnée par l'intermédiaire de l'écran tactile de 4 pouces. La batterie au lithium intégrée est adoptée pour l'unité HJF-500, et le délai de fonctionnement est plus de 6 heures.

Caractéristiques principales

●Outil non envahissant pour la mesure en ligne de palladium dans des sous-stations de système mv et de HT

●Capable équiper de 5 capteurs, y compris 1 capteur intégré de TEV (configuration standard), capteurs 1 ultrasoniques intégrés (configuration standard), 1 capteur ultrasonique externe (configuration d'option), 1 capteur externe de fréquence ultra-haute (configuration d'option), 1 capteur de HFCT (configuration d'option).

●Combine des fonctions multiples dans un paquet simple

●Capteurs ultrasoniques et de TEV pour le palladium extérieur et interne

●La mesure de fréquence ultra-haute peut exactement mesurer l'activité de palladium dans la largeur de bande élevée

●L'activité de palladium en câbles de HT est mesurée à l'aide de HFCT

●Taux d'échantillonnage élevé, capacité anti-parasitage forte

●Synchronisation avec la fréquence de puissance pour la reconnaissance des structures de PRPD

●Des modèles de décharge fournissez la forme d'onde de signal de domaine de temps, le spectre de PRPD, de PRPS spectre etc. pour réaliser l'analyse de différents types de décharge.

●Les résultats d'essai peuvent être stockés à bord, peuvent également être téléchargés au PC pour le rapport des essais produit.

Données techniques

●Mesure de TEV

Chaîne de mesure : 0-60dBmV

Résolution : 1dB

Exactitude : ±1dB

Impulsion maximum par cycle : 1400

Bande de fréquence de mesure : 3~100MHz

●Mesure de fréquence ultra-haute

Fréquence de détection : 300-2000MHz

Chaîne de mesure : 0-60dBmV

Exactitude : <1dBmV

Bande de capteur : 300-2000MHz

●Mesure d'aa

Chaîne de mesure : -6dBμV~68dBμV

Résolution : 1dB

Exactitude : ±1dB

Fréquence centrale de capteur : 40kHz

●Mesure des EA

Chaîne de mesure : -6dBμV~68dBμV

Résolution : 1dB

Exactitude : ±1dB

Plage de fréquence : 20~200kHz

●Mesure de HFCT

Impédance de transmission de capteur : 5mV/mA

Fréquence de détection : 1~30MHz

Sensibilité : ≤50pC

●Affichage : écran d'affichage à cristaux liquides de 4,0 pouces RVB

●Alimentation d'énergie

Batterie intégrée : batterie au lithium 3.7V/5000Ah

Temps de travail : plus de 6 heures

Chargeur de batterie : AC90-264V ou C.C 5V

●Conditions environnementales

Température de fonctionnement : -20 | 50℃

Humidité : 20-85% hygrométrie

●Divers

Dimensions (centre serveur tenu dans la main) : 210x100x35mm

Poids (centre serveur tenu dans la main) : 0.4kg

Port de connexion : un port USB pour la connexion PC ou l'entrée de chargeur, un port externe de capteur, un cric 3.5mm stéréo d'écouteur

Écouteur : 8 ohms minimum

Carte d'écart-type : 16G standard

Le détecteur partiel multifonctionnel HJF-500 de décharge est l'outil non envahissant idéal pour mesurer l'activité partielle de décharge du câble etc. de mécanisme, de transformateur, de GIS et de HT dans des sous-stations de système mv et de HT.
