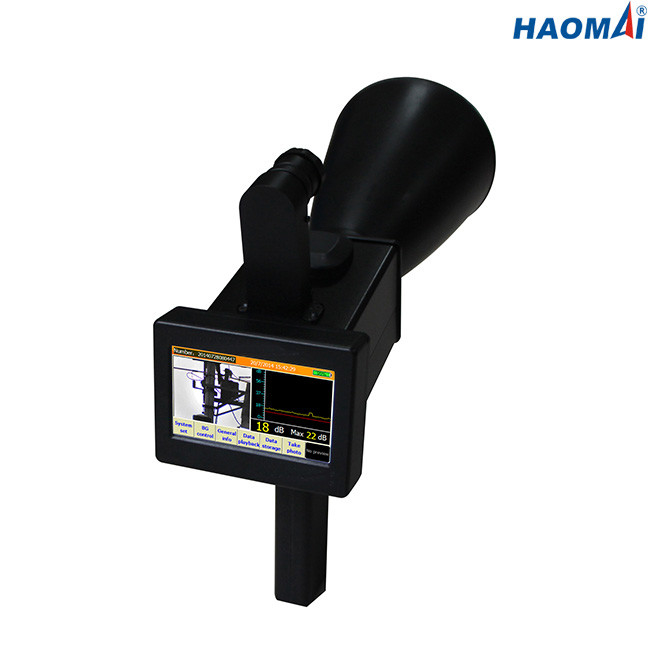

Visuel partiel ultrasonique tenu dans la main du détecteur 50/60Hz de décharge

Détecteur partiel tenu dans la main de décharge

Modèle : HJF-750

Le détecteur partiel tenu dans la main HJF-750 de décharge est un outil d'essai non envahissant qui peut diagnostiquer les défauts potentiels des lignes aériennes en rassemblant les signaux ultrasoniques anormaux des lignes aériennes et en les analysant avec le logiciel.

Le détecteur partiel tenu dans la main HJF-750 de décharge est dans l'état sans coupure électrique pour juger l'emplacement de défaut et le type cachés de défaut. Il peut rassembler le signal ultrasonique anormal par le détecteur ultrasonique (capteur ultrasonique), puis transmet les signaux au centre serveur, diagnostique le défaut et le type de défaut et niveau cachés de sévérité, et le converti au signal sonore audible et à la forme d'onde de sortie.

Le détecteur partiel tenu dans la main HJF-750 de décharge peut aider le personnel d'essai découvrent exactement des défauts et des dangers cachés, empêcher les défauts malins se produisant, éviter les coupures électriques inutiles, et améliorent la fiabilité de l'alimentation d'énergie.

Caractéristiques principales

●Il est facile utiliser écran tactile de couleur.

●Forme d'onde tenue dans la main, visuelle, audible et d'affichage, détection de non contact

●Capable détecter le matériel électrique d'air ouvert, trouver et localiser toutes sortes de décharge partielle, telles que la couronne, l'arc, l'étincelle de rupture, l'ascension, la coupure de fil, la traction etc. d'arc.

●la caméra à haute définition de 3 méga-pixels peut facilement focaliser le point de détection d'échec et prendre des photos d'identification de tour et d'équipement défectueux.

●Le récepteur incorporé de GPS mémoire inhérent les données du même rang et fournit la navigation de GPS, qui est commode pour questionner et sauver le chemin de détection.

●Capable examiner la température et l'humidité environnementales en temps réel.

●Capable sauver des données et jouer des données arrières.

●Traçage vert de laser d'intensité modérée il est facile dépister sous la lumière du soleil.

●La sensibilité et la directivité élevées peuvent exactement localiser la ligne aérienne défaut.

●L'essai peut être réalisé dans un véhicule avec une vitesse de 30km/h.

●L'essai par ultrasons peut être exécuté sous l'environnement bruyant, non influencé par le bruit ambiant.

●le NO--contact examinant (distance de essai efficace jusqu'à 30m) rend l'essai beaucoup plus sûr.

●L'essai non envahissant n'affectera pas le fonctionnement normal de la grille d'alimentation.

●Employez le logiciel de fond pour la gestion des données et l'évaluation faciles.

Données techniques

◇Système : WINCE6.0

◇Unité centrale de traitement : Fréquence principale 533MHz

◇Mémoire : RAM de 256MB DDR2, 1GB NandFlash

◇Écran : écran tactile de véritable couleur de TFT de 4,3 pouces, résolution de 480x272

◇Interface : Carte de mémoire d'écart-type, USB, porte série, écouteurs

◇Carte de mémoire d'écart-type : 8GB

◇Caméra : caméra de la haute définition de 3 méga-pixels

◇Accessoires : GPS, dispositif de mesure de /humidity de la température, indicateur de laser d'intense luminosité

◇Fonction de stockage : Coordonnée de GPS, date/heure, la température/humidité

◇Plage de fréquence : 20-150kHz

◇Fréquence centrale de capteur : 40kHz

◇Généralités

●Alimentation d'énergie : la batterie au lithium intégrée, environ 8 heures pour continue le travail

●Chargeur de batterie

Entrée : AC100-240V, 50/60Hz

Sortie : tension 20V, 3.25A actuel

◇Conditions environnementales

●Température de stockage : -20°C à 70°C (- 4°F à +158°F)

●Température de fonctionnement : -20°C à +50°C (- 4°F à +122°F)

●Humidité : < 95="">

Le détecteur partiel tenu dans la main HJF-750 de décharge est outil tenu dans la main puissant pour détecter toutes sortes de décharge partielle de la ligne aérienne, de l'isolateur, de l'intercepteur etc., tel que la couronne, l'arc, l'étincelle de rupture, l'ascension, la coupure de fil, la traction etc. d'arc.
