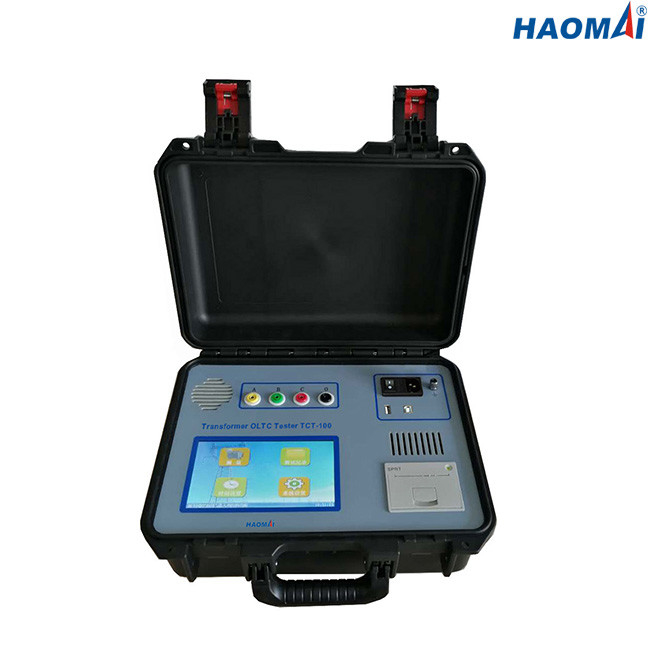

Transformateur d'OLTC sur l'Ultraportable de l'appareil de contrôle 0-320ms de commutateur de robinet de charge

Appareil de contrôle du transformateur OLTC

Modèle : TCT-100

Capable examiner le commutateur de robinet de sur-charge des transformateurs de puissance

L'appareil de contrôle TCT-100 du transformateur OLTC est employé pour mesurer la forme d'onde de transition, la période de transition, la résistance de transition et la synchronisation triphasée du commutateur de robinet de sur-charge des transformateurs de puissance.

Caractéristiques principales

1) Capable mesurer la forme d'onde de transition, le temps de transition, la résistance de transition et la synchronisation triphasée

2) Écran tactile pour l'opération

3) Conversion à grande vitesse d'A/D

4) échantillonnage 100kHz à grande vitesse

5) Source indépendante de tension et source actuelle constante

6) Capable télécharger des résultats d'essai par l'intermédiaire de l'interface d'USB

7) Capable imprimer les résultats d'essai directement par l'intermédiaire de l'imprimante intégrée

Données techniques

◇Courant de sortie : 1A, 0.5A, 0.2A

◇Mesure de temps de transition

●gamme : 0-320ms

●exactitude : ± 0.2ms de lecture de ±0.1%

◇Mesure de résistance de transition

●gamme : 0.3Ω-20Ω @ 1A

5Ω-40Ω @ 0.5A

20Ω-100Ω @ 0.2A

●exactitude : ± 0.1Ω de lecture de ±5%

◇Tension de circuit ouvert : 24V

◇écran de l'affichage à cristaux liquides 7-inch pour l'affichage

◇Interface d'USB pour télécharger des résultats d'essai

◇Capable sauver des résultats d'essai intégrés

◇Imprimante intégrée pour imprimer des résultats d'essai directement

◇Alimentation d'énergie : AC220V/230V±10%, 50Hz/60Hz

◇Dimension : 340x245x210mm (13.39x9.65x8.27 dedans)

◇Poids : 7kg (15,43 livres)

◇Conditions environnementales

température de stockage : -20℃~60℃

humidité : <90>

température de fonctionnement : -10℃~50℃

◇Qualifications de sécurité et EMC

Sécurité : conçu selon IEC61010-1

EMC : le CEI industriel léger 61326

L'appareil de contrôle TCT-100 du transformateur OLTC est outil fiable pour examiner le commutateur de robinet de sur-charge des transformateurs de puissance.
