L'essai de transformateur de puissance d'impédance de court-circuit a placé 5V-400V à plusieurs modes de fonctionnement

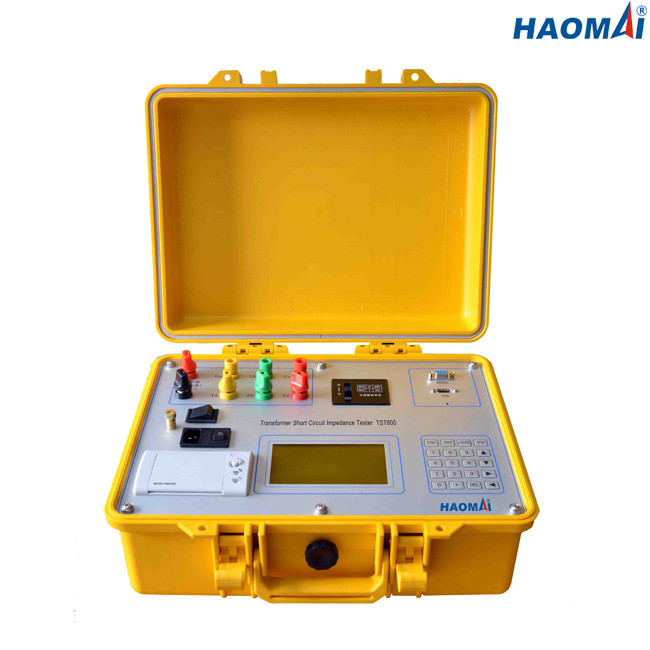

Appareil de contrôle d'impédance de court-circuit de transformateur

Modèle : TST800

La déformation mécanique de enroulement des transformateurs peut se produire pendant le transport, l'installation, ou les événements à forte intensité en fonction. De tels changements peuvent être détectés en comparant avant et après des valeurs de mesure d'impédance de court-circuit.

L'appareil de contrôle TST800 d'impédance de court-circuit de transformateur est employé pour mesurer l'impédance de court-circuit et d'autres paramètres associés des transformateurs de puissance selon IEC60076-5-2006 standard.

Caractéristiques principales

1) Capable mesurer l'impédance de court-circuit des transformateurs sans régulateur de tension externe

2) Utile en détectant et en diagnostiquant la déformation de enroulement

3) Capable réaliser l'essai d'impédance de court-circuit dans des transformateurs simples ou triphasés

4) Mode test automatique ou manuel sélectionnable

5) Capable mesurer l'impédance et l'inductance nulles d'ordre

6) A la fonction de limitation de courant de sortie pour n'importe quel essai sur prélèvement d'impédance.

7) Les résultats d'essai peuvent être de sauvegarde dans l'instrument ou imprimé par l'intermédiaire de l'imprimante thermique intégrée, peut également être exporté par l'intermédiaire du port USB.

Données techniques

◇Section de mesure

●Gamme de mesure de tension : 5~400V

Exactitude de mesure : 0,2%

●Gamme de mesure actuelle : 0.1~20A

Exactitude de mesure : 0,2%

●Mesure d'impédance de court-circuit : 0~100%

◇Généralités

Alimentation d'énergie : adapté aux besoins du client (AC220V/230V/120V/127V, 50Hz/60Hz facultatifs)

Dimensions : 405 x 330 x 172 millimètres (15,95" x 12,99" x 6.77")

Poids : 8kg (17,64 livres)

Conditions environnementales

Champ d'application : L'instrument est prévu pour l'usage dans les sous-stations et les milieux industriels moyens et à haute tension.

Température de stockage : -20°C à 70°C (- 4°F à +158°F)

Température de fonctionnement : -20°C à +50°C (- 4°F à +122°F)

Humidité : < 95="">

Qualifications de sécurité et EMC

Sécurité : conçu selon IEC61010-1, 2006/95/EC

EMC : 2004/108/EC

L'appareil de contrôle TST800 d'impédance de court-circuit de transformateur est outil idéal pour mesurer l'impédance de court-circuit des transformateurs de puissance pour enrouler le diagnostic de déformation.
