l'essai de transformateur de puissance de 12kV IEC60247 a placé le facteur Ultraportable d'isolation

ensemble d'essai de facteur de puissance de l'isolation 12kV

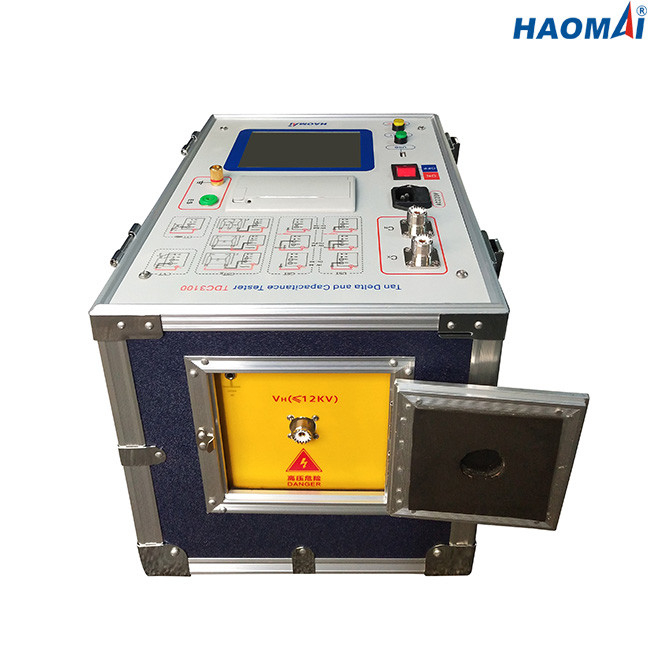

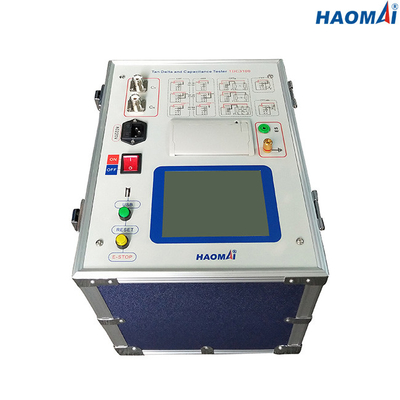

Modèle : TDC3100

Les propriétés d'isolation changent avec du temps, et il est nécessaire que des paramètres de clé sont examinés exactement, de guider au niveau relatif de détérioration de l'isolation. La capacité et la puissance/l'ensemble d'essai facteur de dissipation est ont par conséquent employé.

TDC3100 est un essai intégré complet de facteur de puissance d'isolation a placé avec le pont incorporé de mesure de source de courant alternatif 12kV et un condensateur de norme. Il est simple à utiliser-et facile d'utiliser l'ensemble d'essai par l'intermédiaire de l'écran tactile. Les connexions de câblage sont simples et peuvent être actionnées par le personnel inexpérimenté aussi.

L'essai de facteur de puissance d'isolation a placé TDC3100 est léger et portatif, qui soit porté à l'essai classé par un célibataire.

L'unité TDC3100 a des protections incorporées de sécurité pour prendre soin de toutes les erreurs opérationnelles ou involontaires qui peuvent se produire.

Caractéristiques principales

1) Norme d'essai : IEC60247

2) Mode test sélectionnable : UST, GST, GSTg

3) facteur de puissance d'isolation de 12 kilovolts/mesure facteur de dissipation (tan∂)

4) Mesure de capacité jusqu'à 60 N-F à 12 kilovolts

5) Essai de rapport de CVT disponible (approprié à CVT avec classe 1,0 ou 3,0 d'exactitude)

6) Circuits de suppression d'interférence pour examiner dans des conditions graves d'interférence ou de bruit

7) Écran tactile pour l'opération facile et rapide

8) Imprimante thermique intégrée pour des résultats d'essai imprimants directement

Données techniques

●Norme d'essai : IEC60247

●Sortie interne de HT : 0.5~12kV

Exactitude de sortie : ± (reading×1%)

Résolution : 100V

Courant de sortie maximum : 200mA

Capacité : 2000VA

●source d'énergie d'Auto-excitation : C.A. 0~50V/15A

●Mesure de facteur de dissipation (tgδ)

Chaîne de mesure : aucune limite

Exactitude : ± (reading×1%+0.040%)

Résolution : 0,001%

●Mesure de la capacité (CX)

Chaîne de mesure : 15pF < Cx="">

La CX < 60nF="">

La CX < 150nF="">

La CX < 300nF="">

La CX <300nf for="" CVT="" test="">

Exactitude : ± (reading×1%+1.00pF)

Résolution : 0.001pF (4 numériques valides)

●Essai de rapport de CVT (approprié à CVT avec classe 1,0 ou 3,0 d'exactitude)

Chaîne de mesure : 10~10000

Exactitude : 1%

●Fréquence

À fréquence unique : 50Hz ou 60Hz

Fréquence variable : 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Imprimante thermique intégrée pour l'impression de résultats d'essai

●Interface d'USB pour le stockage de téléchargement de résultats d'essai

●Stockage de données : 200 résultats d'essai peuvent être stockés dans l'appareil de contrôle

●Alimentation d'énergie : adapté aux besoins du client (C.A. 220V/230V/120V/127V±10%, 1 phase), 50Hz/60Hz

●État environnemental

Température de stockage : -20℃~60℃

Température de fonctionnement : -10℃~50℃

Humidité : <90>

●Divers

Dimension de centre serveur : 350x270mx270mm (13.78x10.62x10.63 dedans.)

Poids de centre serveur : 22.8kg (50,27 livres)

●Qualifications de sécurité et EMC

Sécurité : conçu selon IEC61010-1

EMC : le CEI industriel léger 61326

L'ensemble TDC3100 d'essai de facteur de puissance d'isolation est conçu pour mesurer la puissance/le facteur et capacité de dissipation dans l'environnement lourd de perturbation électromagnétique comme dans des centrales et des sous-stations.
