analyseur de réponse en fr3quence du champ 20dB

Analyseur de réponse en fr3quence de champ

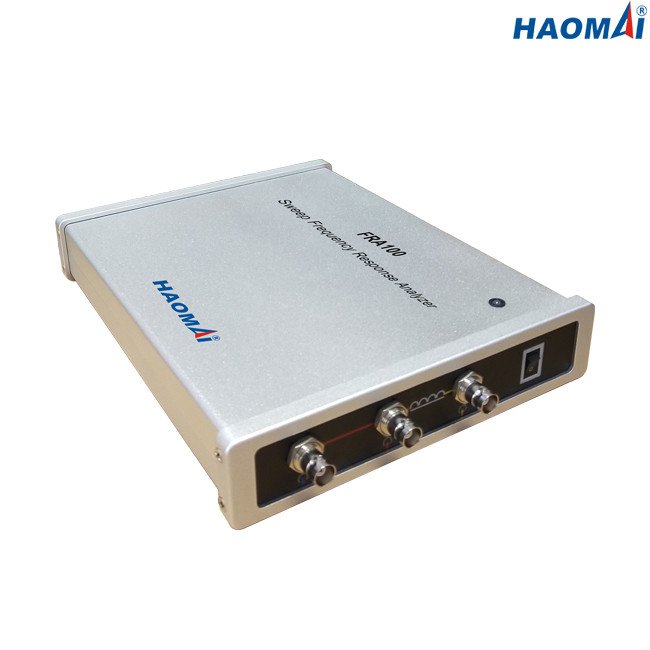

Modèle : FRA100

L'analyseur FRA100 de réponse en fr3quence de champ emploie la méthode et des mesures de SFRA (analyse de réponse en fr3quence de champ) la fonction de transfert électrique dans une grande plage de fréquence. Il détecte des défauts et des défauts de enroulement dans le noyau-de ce fait magnétique aidant à améliorer la fiabilité de transformateur, à réduire des coûts de maintenance et à empêcher des échecs coûteux.

L'analyseur FRA100 de réponse en fr3quence de champ remplit des conditions dans l'évaluation mécanique d'état de la brochure 342,2008 de Cigre des enroulements de transformateur utilisant FRA et DL/T standard chinois 911-2016, FRA sur la déformation de enroulement des transformateurs de puissance, aussi bien que de la norme internationale IEC60076-18 : 2012.

Caractéristiques principales

●Employez SFRA (analyse de réponse en fr3quence de champ) pour examiner la déformation de enroulement en mesurant les caractéristiques de réponse amplitude-fréquence de chaque enroulement des transformateurs de puissance

●Mesure rapide : la période de mesure de l'enroulement simple est moins de 2 minutes

●Exactitude à haute fréquence : ≤0.001%

●Points maximum jusqu'à 50 000 de champ

●Synthèse de fréquence de Digital pour assurer une stabilité plus élevée de fréquence

●isolement de la tension 5000V pour protéger l'ordinateur portable entièrement

●Capable charger 9 courbes en même temps et calculer automatiquement des paramètres de chaque courbe pour diagnostiquer des déformations de enroulement et pour fournir la conclusion de référence.

●Le logiciel d'analyse a la fonction puissante que la boîte remplit des conditions de DL/T standard chinois 911-2016 et de norme internationale IEC60076-18 : 2012.

●La gestion de logiciel possèdent la hauts humanisation et intellectualization. Les utilisateurs doivent seulement cliquer sur un bouton pour accomplir toutes les mesures après l'établissement de paramètres.

●De petite taille et léger (2,3 kilogrammes/5,07 livres) pour facile portez

Données techniques

◇Section de mesure

Méthode d'essai : SFRA (analyse de réponse en fr3quence de champ)

Plage de fréquence : 10Hz-10MHz

Pouvoir séparateur d'en fréquence :< 0="">

Inexactitude de fréquence : ≤0.001%

Nombre de points : défaut 600, choisi par l'usager

maximum 50 000 points, définis par l'utilisateur

Temps de mesure : 1-2 minutes pour l'enroulement simple

Espacement de points : logarithmique ou linéaire

Arrangements de champ : différents arrangements pour les bandes de fréquence définies par client. Échelle linéaire ou logarithmique.

Dynamique : -120dB~20dB

Inexactitude : DB ±0.1 du DB +10 vers le bas au DB -50

DB ±0.5 vers le bas au DB -80

DB ±1 vers le bas au DB -100

Communication de PC : USB

Logiciel : approprié à Windows XP/7/8/10

Normes : remplit des conditions en brochure 342, 2008 de Cigré. Évaluation mécanique de condition des enroulements de transformateur utilisant FRA DL/T 911-2004, FRA sur la déformation de enroulement des transformateurs de puissance, aussi bien que de la norme internationale IEC60076-18 : 2012.

◇Sortie analogique

La Manche : 1

Tension de conformité : 0.50-25 Vp-p, s'ajustent automatiquement dans l'essai

Tension de mesure à 50 Ω : 0.25-12.5 Vp-p

Impédance de sortie : 50 Ω

Plage de fréquence : 10Hz-10MHz

Direction de champ : le bas à la haute

◇Entrée analogique

Canaux : 2

Échantillonnage : Simultanément

Plage de fréquence : 10Hz-10MHz

Impédance d'entrée : 1 MΩ

Taux d'échantillonnage : 100 MS/s

◇Conditions de PC (le PC pas a inclus)

Système d'exploitation : Windows XP/7/8/10

Processeur : Pentium 500 mégahertz ou plus hauts

Mémoire : 256 mi-bande RAM ou plus

Unité de disque dur : Mi-bande 30 minimum libre

Interface : USB

◇Généralités

Approvisionnement de courant alternatif pour l'adaptateur : 100-240V C.A., 50/60Hz

Approvisionnement d'alimentation CC pour l'instrument : C.C 12V

Dimensions : 238 x 184 x 40 millimètres (9,37" x 7,24" x 1.57")

Poids : 2,3 kilogrammes (5,07 livres)

Conditions environnementales

Champ d'application : L'instrument est prévu pour l'usage dans les sous-stations et les milieux industriels moyens et à haute tension.

Température de stockage : -20°C à 70°C (- 4°F à +158°F)

Température de fonctionnement : -20°C à +50°C (- 4°F à +122°F)

Humidité : < 95="">

Qualifications de sécurité et EMC

Sécurité : conçu selon IEC61010-1, 2006/95/EC

EMC : 2004/108/EC

L'analyseur FRA100 de réponse en fr3quence de champ est instrument idéal pour détecter les changements mécaniques et électriques du noyau et enrouler l'ensemble des transformateurs de puissance.
