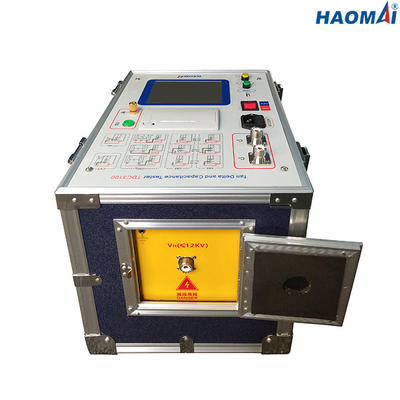

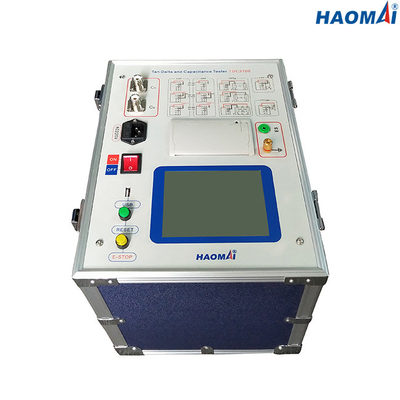

Facteur de puissance automatique d'isolation

Tan Delta et essayeur de capacité

Modèle : TDC3100

Facteur de puissance de l'isolation 12kV/ensemble automatiques d'essai facteur de dissipation (tan∂)

Tan Delta et l'essayeur TDC3100 de capacité est ensemble complètement automatique d'essai de facteur de puissance d'isolation de 12 kilovolts/facteur de dissipation (tan∂) conçu pour évaluer la nature et la qualité des matériaux d'isolation électriques et systèmes à haute tension tels que des transformateurs, des bagues, des disjoncteurs, des câbles et des enroulements des machines rotatives etc….

Les mesures de TDC3100 incluent la tension, le courant, la puissance, le delta bronzage, le facteur de puissance, la capacité et le rapport de CVT. Les résultats d'essai peuvent être automatiquement stockés dans l'instrument, et peuvent également être téléchargés directement au stockage d'USB ou être imprimés par l'intermédiaire de l'imprimante thermique intégrée.

Caractéristiques principales

●Norme d'essai : IEC60247

●Mode test sélectionnable : UST, GST, GSTg

●facteur de puissance de l'isolation 12kV/mesure facteur de dissipation (tan∂)

●Mesure de capacité jusqu'à 60nF à 12kV

●Essai de rapport de CVT disponible (approprié à CVT avec classe 1,0 ou 3,0 d'exactitude)

●Circuits de suppression d'interférence pour examiner dans des conditions graves d'interférence ou de bruit

●Écran tactile pour l'opération facile et rapide

●Imprimante thermique intégrée pour des résultats d'essai imprimants directement

Données techniques

●Norme d'essai : IEC60247

●Sortie interne de HT : 0.5~12kV

Exactitude de sortie : ± (reading×1%)

Résolution : 100V

Courant de sortie maximum : 200mA

Capacité : 2000VA

●source d'énergie d'Auto-excitation : C.A. 0~50V/15A

●Mesure de facteur de dissipation (tgδ)

Chaîne de mesure : aucune limite

Exactitude : ± (reading×1%+0.040%)

Résolution : 0,001%

●Mesure de la capacité (CX)

Chaîne de mesure : 15pF < Cx="">

La CX < 60nF="">

La CX < 150nF="">

La CX < 300nF="">

La CX <300nf for="" CVT="" test="">

Exactitude : ± (reading×1%+1.00pF)

Résolution : 0.001pF (4 numériques valides)

●Essai de rapport de CVT (approprié à CVT avec classe 1,0 ou 3,0 d'exactitude)

Chaîne de mesure : 10~10000

Exactitude : 1%

●Fréquence

À fréquence unique : 50Hz ou 60Hz

Fréquence variable : 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Imprimante thermique intégrée pour l'impression de résultats d'essai

●Interface d'USB pour le stockage de téléchargement de résultats d'essai

●Stockage de données : 200 résultats d'essai peuvent être stockés dans l'appareil de contrôle

●Alimentation d'énergie : adapté aux besoins du client (C.A. 220V/230V/120V/127V±10%, 1 phase), 50Hz/60Hz

●État environnemental

Température de stockage : -20℃~60℃

Température de fonctionnement : -10℃~50℃

Humidité : <90>

●Divers

Dimension de centre serveur : 350x270mx270mm (13.78x10.62x10.63 dedans.)

Poids de centre serveur : 22.8kg (50,27 livres)

●Qualifications de sécurité et EMC

Sécurité : conçu selon IEC61010-1

EMC : le CEI industriel léger 61326

Tan Delta et l'essayeur TDC3100 de capacité est instrument fiable d'essai pour le facteur de dissipation de essai (tgδ), le facteur de puissance (PF) et la capacité (CX) du transformateur, du disjoncteur, de la bague d'isolation, des machines rotatives, des câbles, du CVT etc….
