Le transformateur d'IEEE C57.12.90 tourne le mètre de rapport

Le transformateur tourne le mètre de rapport

Modèle : TTR-400

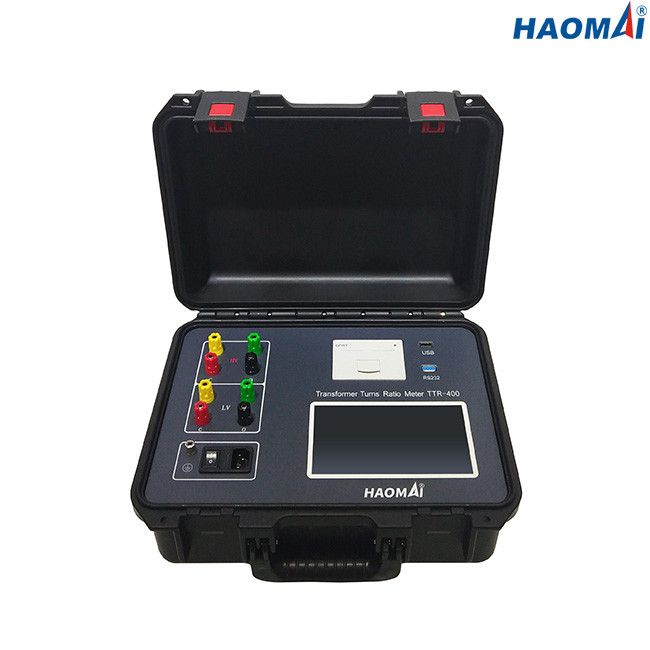

Le transformateur tourne le mètre TTR-400 de rapport est conçu pour mesurer le rapport de tension et tourne le rapport de la phase de légère brûlure ou des transformateurs triphasés de distribution ou des transformateurs de puissance dans une sous-station ou un environnement de fabrication selon le CEI standard 60076 d'essai et IEEE C57.12.90.

Caractéristiques principales

●Les mesures tourne le rapport, rapport de tension, déplacement de phase

●Tension variable d'essai : 0~160V

●Identification de connexion et essai de enroulement automatiques de groupe de vecteur

●7" écran tactile pour l'opération facile

●Interface utilisateurs simpliste pour l'installation d'essai rapide

●Sauvez les résultats d'essai intégrés

●Résultats d'essai de téléchargement par l'intermédiaire d'interface d'USB

●Imprimez les résultats d'essai par l'intermédiaire de l'imprimante intégrée

●Adoptez l'alimentation d'énergie triphasée d'inverseur de précision pour une mesure plus précise

●A la protection de connexion d'inverse de tension de ciel et terre et la protection de court-circuit d'interturn de transformateur

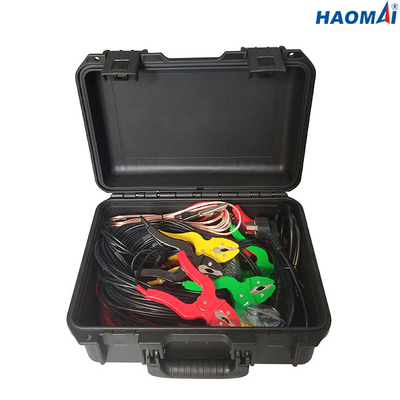

●Fourni dans un point de droit compact et rocailleux pour la portabilité

Données techniques

◇Norme d'essai : IEC60076 et IEEE C57.12.90

◇Mesure de rapport

gamme : 0.9-10000

exactitude : ±0.1% @ 0.9-500

                 ±0.2% @ 501-2000

                 ±0.5% @ 2001-10000

◇Mesure d'angle de phase

gamme : ±180°

exactitude : ±0.1°

résolution : 0.01°

◇Tension d'essai : 0~160V

◇Stockage de données interne : jusqu'à 1000 ensembles de données

◇Imprimante intégrée pour imprimer des résultats d'essai directement

◇Alimentation d'énergie : AC220V/230V±10%, 50Hz/60Hz

◇Dimension : 360x290x170mm (14.17x11.42x6.69 dedans)

◇Poids : 5.9kg (13,01 livres)

◇Conditions environnementales

température de stockage : -20℃~60℃

humidité : <90>

température de fonctionnement : -10℃~50℃

◇Qualifications de sécurité et EMC

Sécurité : conçu selon IEC61010-1

EMC : le CEI industriel léger 61326

Le transformateur tourne le mètre TTR-400 de rapport est outil puissant pour examiner le rapport de tension et tourne le rapport des transformateurs de puissance.

Le transformateur tourne le mètre TTR-400 de rapport est également calibré dans le laboratoire de tiers accrédité sous ISO/IEC 17025.

Le rapport de calibrage est montré en tant que ci-dessous.
