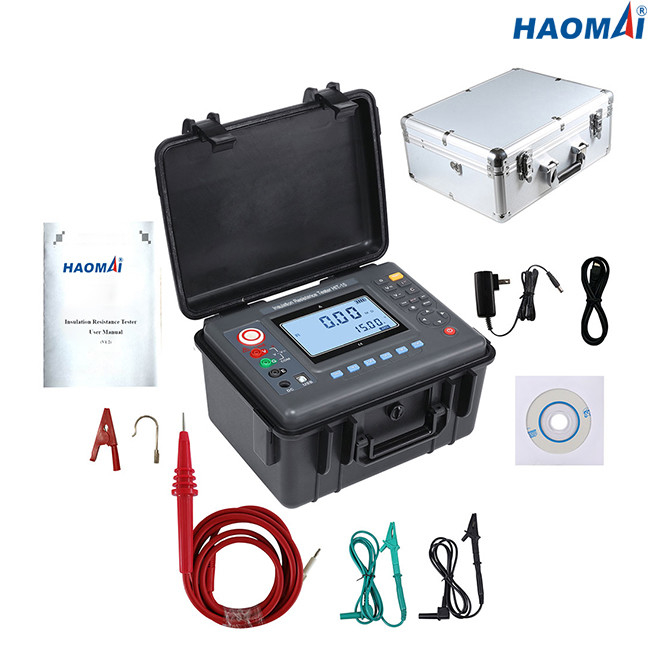

appareil de contrôle de résistance d'isolation de C.C 15kV
Modèle : HIT-15
L'essai de résistance d'isolation est un essai quantitatif, qui indique l'efficacité de l'isolation électrique d'un produit. Les applications principales incluent des câbles, des transformateurs, des moteurs/générateurs, des disjoncteurs et des bagues.
Le HIT-15 est conçu pour réaliser des essais de résistance d'isolation jusqu'à 15 kilovolts avec a
Résistance maximum de 50 TΩ. Le HIT-15 offre la mesure de DAR (rapport d'absorption diélectrique) et de pi (index de polarisation).
Le HIT-15 est capable de mesurer la capacité de l'objet d'essai de 10uf à 100nf.
la batterie rechargeable du Li-ion 12V est adoptée pour HIT-15, qui offre la charge rapide d'une source à C.A. si les batteries sont plates.
Le HIT-15 a une pleine suite des modes test aussi bien que la mémoire intégrée et la capacité de télécharger des données à un ordinateur portable.
La clôture IP54 imperméable est conçue pour l'opération extérieure. L'unité HIT-15 est assez robuste pour protéger l'appareil de contrôle et pour éliminer l'entrée d'humidité et de poussière.
Caractéristiques principales
1) résistance d'isolation jusqu'à 50 TΩ @ 15 kilovolts
2) Tension évaluée : 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) Gamme de tension CA : 0-750V
4) gamme de tension CC : 0-1000V
5) Capacité de mesures d'objet d'essai
6) Mesures DAR (rapport d'absorption diélectrique) et pi (index de polarisation)
7) Sortie actuelle du court-circuit 6mA à forte intensité
8) Grand affichage d'affichage à cristaux liquides avec le contre-jour
9) Mémoire avancée et sur le rappel d'écran
10) Téléchargement des résultats intégrés par l'intermédiaire d'interface d'USB
11) Clôture IP54 imperméable
12) Sécurité évaluée à CATⅢ 300V
Données techniques
| Fonction |
essai de résistance d'isolation, essai de tension |
| Conditions basses |
23°C±5°C, au-dessous de 75%RH |
| Tension évaluée (V) |
500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| Tension d'essai (V) |
tension évaluée x (1±10%) |
| Chaîne de résistance d'isolation |
0.01MΩ~50TΩ |
| Résolution de résistance d'isolation |
0.01MΩ |
| Chaîne de tension CC |
0~1000V |
| Résolution de tension CC |
0.1V |
| Chaîne de tension CA |
0~750V |
| Résolution de tension CA |
0.1V |
| Courant de court-circuit de sortie |
≥6mA |
| Rapport d'absorption diélectrique et mesure d'index de polarisation |
disponible |
| Alimentation d'énergie |
batterie 12V rechargeable |
| Contre-jour |
contre-jour gris contrôlable d'écran, approprié pour l'usage dans de faibles endroits |
| Mode d'affichage |
grand affichage de l'affichage à cristaux liquides 4-bit, contre-jour gris d'écran |
| Taille d'affichage d'affichage à cristaux liquides |
108×65mm |
| Taille d'instrument |
277.2×227.5×153mm (LxWxH) |
| Interface d'USB |
pour la surveillance de logiciel et la transmission de données. Les données sauvées peuvent être téléchargées à l'ordinateur pour les économies et la copie. |
| Ligne de communication |
Ligne de communication d'USB 1pc |
| Ligne d'essai |
mètres rouges de rob à haute tension 3, ligne noir 1.5smeters, 1,5 mètres verts d'essai à haute tension |
| Stockage de données |
500 groupes. Le « PLEIN » symbole indique que le stockage est plein. |
| Vue de données |
fonction de vue de données : « M. » affichage de symbole |
| Affichage de débordement |
fonction de débordement (dépassez la gamme de mesure) : Affichage de symbole de « OL » |
| Fonction d'alarme |
quand la valeur mesurée dépasse la valeur réglée, une invite d'alarme sera donnée |
| Puissance |
remplaçant : max.30mA (contre-jour) |
| allumez le contre-jour : max.42mA |
| mesure. max.300mA (contre-jour) |
| Poids d'instrument |
2.75kg (batterie y compris) |
| Tension de batterie |
quand la tension de batterie est basse, le bas symbole de batterie montrera. |
| Arrêt automatique |
arrêt automatique après botte de 15 minutes |
| Essai d'isolation |
≥50MΩ (entre la ligne et le cas de mesure) |
| Tension de tenue |
AC3kV/50Hz, 1min |
| La température et humidité fonctionnantes |
-10℃~+50℃<85%RH |
| Température de stockage et humidité |
-15℃~+55℃<90%RH |
| Sécurité |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, catégorie II, CAT 300V de la pollution IEC60529 (IP54Ⅲ) |
Chaîne et exactitude de mesure de résistance d'isolation
| Fonction de mesure |
Tension de sortie |
Chaîne de mesure |
Exactitude |
Résolution |
| Résistance d'isolation |
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10KV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
| 15kV (±10%) |
0 MΩ~60MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 60 MΩ~600MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 600 MΩ~6000MΩ |
±5%rdg±5dgt |
1MΩ |
| 6 GΩ~60GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 60 GΩ~600GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 600 GΩ~6000GΩ |
±20%rdg±5dgt |
1GΩ |
| 6 TΩ~50TΩ |
±35%rdg±10dgt |
0.01TΩ |
Chaîne et exactitude de mesure de capacité
| Fonction de mesure |
Chaîne de mesure |
exactitude |
résolution |
| Capacité |
10uf-50uf |
±15%rdg±5dgt |
0.01uf |
| 1uf-10uf |
±15%rdg±5dgt |
0.1uf |
| 100nf-10nf |
±15%rdg±5dgt |
0.01nf |
| 10nf-100nf |
±15%rdg±5dgt |
0.01nf |
l'appareil de contrôle HIT-15 de résistance d'isolation de C.C 15kV est outil puissant pour mesurer la résistance d'isolation des câbles, des transformateurs, des moteurs/des générateurs, des disjoncteurs et des bagues etc.
