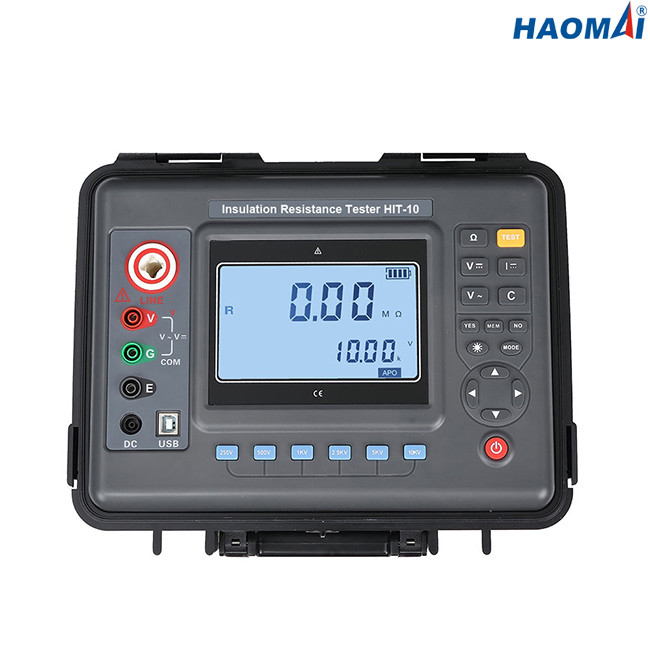

Appareil de contrôle à haute tension de résistance d'isolation de C.C
Modèle : HIT-10
L'appareil de contrôle à haute tension de résistance d'isolation de C.C, également connu sous le nom de mètre de mégohm, est employé pour l'essai de résistance d'isolation. L'appareil de contrôle a les fonctions de l'affichage gris et blanc de grand écran d'affichage à cristaux liquides de contre-jour, du stockage de données, de la recherche de données, de l'alarme, de l'arrêt automatique etc. Il a également les fonctions de mesurer le rapport d'absorption diélectrique de tension CC et l'index de polarisation. L'instrument entier est beau et à haute teneur, éventail, opération de haute résolution et commode, facile représentation à porter, précise, fiable, stable, capacité anti-parasitage forte, et a les caractéristiques antichoc, antipoussière et étanches à l'humidité de structure. C'est instrument essentiel très utilisé par télécommunication, courant électrique, météorologie, pièce de machine, gisement de pétrole, installation et entretien mécanique et électrique, aussi bien que le courant électrique comme puissance industrielle ou service d'entreprise d'industrie énergétique.
Caractéristiques principales
1)Résistance d'isolation jusqu'à 35 TΩ @ 10 kilovolts
2)Tension évaluée : 250V, 500V, 1kV, 2.5kV, 5kV, 10kV
3)Gamme de tension CA : 0-750V
4) Gamme de tension CC : 0-1000V
5)Capable mesurer la capacité de l'objet d'essai
6)Rapport d'absorption diélectrique et mesure d'index de polarisation disponible
7)Sortie actuelle du court-circuit 6mA à forte intensité
8)Grand affichage d'affichage à cristaux liquides avec le contre-jour
9)Fonction d'alarme disponible
10)Téléchargement des résultats intégrés par l'intermédiaire d'interface d'USB
Données techniques
| Fonction |
essai de résistance d'isolation, essai de tension |
| Conditions basses |
23°C±5°C, au-dessous de 75%RH |
| Tension évaluée (V) |
250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| Tension d'essai (V) |
tension évaluée x (1±10%) |
| Chaîne de résistance d'isolation |
0.01MΩ~35TΩ |
| Résolution de résistance d'isolation |
0.01MΩ |
| Chaîne de tension CC |
0~1000V |
| Résolution de tension CC |
0.1V |
| Chaîne de tension CA |
0~750V |
| Résolution de tension CA |
0.1V |
| Courant de court-circuit de sortie |
≥6mA |
| Rapport d'absorption diélectrique et mesure d'index de polarisation |
disponible |
| Alimentation d'énergie |
batterie 12V rechargeable |
| Contre-jour |
contre-jour gris contrôlable d'écran, approprié pour l'usage dans de faibles endroits |
| Mode d'affichage |
grand affichage de l'affichage à cristaux liquides 4-bit, contre-jour gris d'écran |
| Taille d'affichage d'affichage à cristaux liquides |
108×65mm |
| Taille d'instrument |
277.2×227.5×153mm (LxWxH) |
| Interface d'USB |
pour la surveillance de logiciel et la transmission de données. Les données sauvées peuvent être téléchargées à l'ordinateur pour les économies et la copie. |
| Ligne de communication |
Ligne de communication d'USB 1pc |
| Ligne d'essai |
mètres rouges de rob à haute tension 3, ligne noir 1.5smeters, 1,5 mètres verts d'essai à haute tension |
| Stockage de données |
500 groupes. Le « PLEIN » symbole indique que le stockage est plein. |
| Vue de données |
fonction de vue de données : « M. » affichage de symbole |
| Affichage de débordement |
fonction de débordement (dépassez la gamme de mesure) : Affichage de symbole de « OL » |
| Fonction d'alarme |
quand la valeur mesurée dépasse la valeur réglée, une invite d'alarme sera donnée |
| Puissance |
remplaçant : max.30mA (contre-jour) |
| allumez le contre-jour : max.42mA |
| mesure. max.300mA (contre-jour) |
| Poids d'instrument |
2.75kg (batterie y compris) |
| Tension de batterie |
quand la tension de batterie est basse, le bas symbole de batterie montrera. |
| Arrêt automatique |
arrêt automatique après botte de 15 minutes |
| Essai d'isolation |
≥50MΩ (entre la ligne et le cas de mesure) |
| Tension de tenue |
AC3kV/50Hz, 1min |
| La température et humidité fonctionnantes |
-10℃~+50℃<85%RH |
| Température de stockage et humidité |
-15℃~+55℃<90%RH |
| Sécurité |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, catégorie 2, CAT 300V de la pollution IEC60529 (IP54Ⅲ) |
Chaîne et exactitude de mesure de résistance d'isolation
| Fonction de mesure |
Tension de sortie |
Chaîne de mesure |
exactitude |
résolution |
| Résistance d'isolation |
250V (±10%) |
0 MΩ~1MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 1 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100GΩ~1000GΩ |
±20%rdg±5dgt |
1GΩ |
|
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10kV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
L'appareil de contrôle à haute tension HIT-10 de résistance d'isolation de C.C est bon outil pour réaliser des essais de résistance d'isolation jusqu'à 10 kilovolts.
