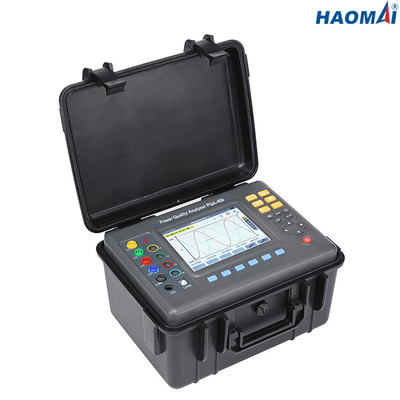

Analyseur portatif multifonctionnel ISO9001 de qualité de puissance intelligent

Analyseur portatif de qualité de puissance

Modèle : PQA-400
L'analyseur portatif PQA-400 de qualité de puissance est un instrument complet d'essai d'opération homme-machine triphasée, multifonctionnelle, intelligente, simple. Il a l'ecran couleur facile à utiliser et grand d'affichage à cristaux liquides, interface de haute résolution et bilingue dans chinois et l'anglais, coquille de structure de boîte comporte et ainsi de suite. Il peut simultanément mesurer le courant de canal 4 (courant triphasé et neutre d'ABC de fil), tension de 4 canaux (tension triphasée d'ABC et tension secteur neutre à la terre), de valeur courant-tension, maximum/minimum de la valeur de crête sur une période, de facteur triphasé de déséquilibre, de clignotement à court terme de tension, de facteur du transformateur K, de puissance active, de puissance réactive, de puissance apparente, de facteur de puissance et de facteur de puissance de déplacement, de puissance active, de puissance réactive, de puissance apparente, de distorsion harmonique totale et etc. harmonique ; forme d'onde en temps réel d'affichage, histogrammes harmoniques de rapport de courant-tension ; dynamiquement le changement instantané de capture de la tension actuel, surveillant commençant le courant, surveillant les paramètres de puissance et produire de la liste d'alarme, produisent de la tendance pour dresser une carte pendant longtemps des essais record.
L'analyseur portatif PQA-400 de qualité de puissance adopte l'architecture biprocesseuse de DSP+ARM, DSP est responsable de par acquisition de données et l'algorithme traitant, BRAS est responsable du protocole de transmission et du traitement d'interface homme-machine. L'acquisition de signal analogue emploie deux échantillonnage synchrone de 4 canaux avec la résolution de 16 bits d'ADI Company de réaliser le taux d'échantillonnage le plus élevé de 1MSPS, qui assure l'intégrité d'exactitude et d'information du canal, s'assure pour ne pas passer n'importe quel changement passager de la grille d'alimentation, et fait la détection de la forme d'onde passagère, de la hausse soudaine et de la chute, et d'interruption instantanée plus précise. La mémoire instantanée intégrée peut simultanément stocker 60 ensembles de copies d'écran, 150 ensembles de tension passagère/de formes d'onde actuelles de capture, 12800 ensembles de rondins d'alarme, et le mode actuel de détection de début peut sans interruption capturer 100s de la forme d'onde actuelle de début. La carte de la mémoire 2G intégrée est employée pour stocker les disques de courbe de tendance et les paramètres à long terme de puissance du disque 20 en même temps (facultatif). Elle peut rassembler et enregistrer des disques de courbe de tendance pendant jusqu'à 300 jours une fois dans 5s.

Données techniques


Dans l'application actuelle de courant électrique, due de plus en plus au grand matériel électrique, de plus en plus le système complexe de grille d'alimentation provoqué par le défaut est de plus en plus complexe, de plus en plus difficile à dépanner, et en raison du développement de diverses industries à la qualité de puissance de la grille d'alimentation proposez des conditions plus élevées et plus élevées.
L'analyseur portatif PQA-400 de qualité de puissance est un instrument de mesure et de analyse qui peut éliminer les défauts complexes de système d'alimentation plus rapidement et exactement, et surveille et maintient des paramètres de qualité de puissance plus largement et systématiquement.
