Name: Analyseur complet de qualité de courant électrique rechargeable avec le courant de la Manche 4
Brand: HAOMAI
SKU: PQA-500

Aperçu Produits Analyseur de qualité de puissance

Analyseur complet de qualité de courant électrique rechargeable avec le courant de la Manche 4

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	HAOMAI
Certification:	ISO9001:2015
Numéro de modèle:	PQA-500

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	negotiation
Détails d'emballage:	Sac + carton de transport
Délai de livraison:	5-10 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	400 ensembles par mois

Contact

Description de produit détaillée

Nom de produit:	Analyseur de PQ, appareil de contrôle de PQ	Nombre de canaux:	4U+4I
Véritable tension entre phases de RMS:	1.0V-2000V	Tension CC:	1.0V-1000V
Véritable courant de RMS:	10mA-1000A	Fréquence:	40HZ-70HZ
Surligner:	Analyseur complet de qualité de puissance , Analyseur rechargeable de qualité de puissance , analyseur du courant 4Channel électrique

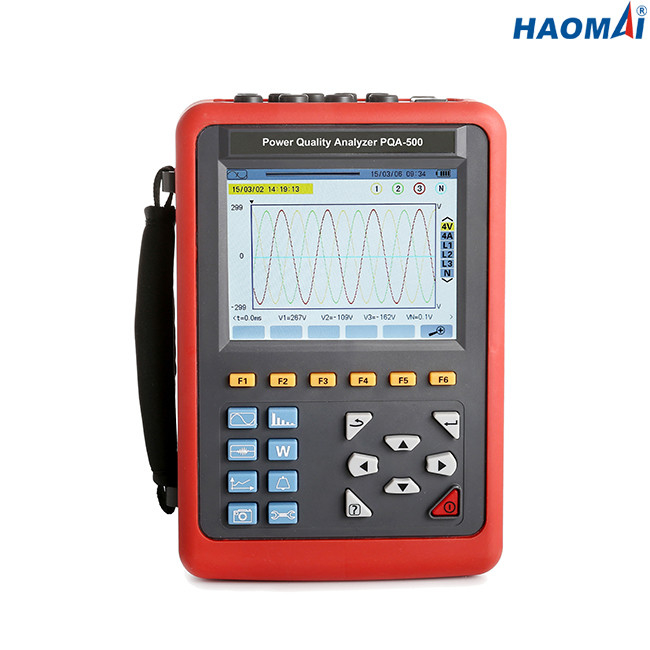

Analyseur de qualité de puissance

Modèle : PQA-500

L'analyseur PQA-500 de qualité de puissance est un instrument complet d'essai développé par HAOMAI ÉLECTRIQUE et particulièrement conçu pour l'essai sur le terrain de trois opérations homme-machine de phases, multifonctionnelles et intelligentes, concises. C'est affichage d'écran facile à utiliser et grand d'affichage à cristaux liquides, la haute résolution, interface dans chinois et l'anglais, structure de coquille antichoc et ainsi de suite. Il peut simultanément mesurer le courant de canal 4 (courant triphasé et neutre d'ABC de fil), tension de 4 canaux (tension triphasée d'ABC et tension secteur neutre à la terre), de valeur courant-tension, maximum/minimum de la valeur de crête sur une période, de facteur triphasé de déséquilibre, de clignotement à court terme de tension, de facteur du transformateur K, de puissance active, de puissance réactive, de puissance apparente, de facteur de puissance et de facteur de puissance de déplacement, de puissance active, de puissance réactive, de puissance apparente, de distorsion harmonique totale et etc. harmonique ; forme d'onde en temps réel d'affichage, histogrammes harmoniques de rapport de courant-tension ; dynamiquement le changement instantané de capture de la tension actuel, surveillant commençant le courant, surveillant les paramètres de puissance et produire de la liste d'alarme, produisent de la tendance pour dresser une carte pendant longtemps des essais record.

Données techniques

Alimentation d'énergie	La batterie lithium-ion rechargeable emballe 9.6V, chargeur de secours.
Indicateur de batterie	Le symbole de batterie montre l'énergie de décharge. Quand la tension est arrêt si bas et automatique après la 1 minute.
Puissance	Consommation actuelle d'essai normal 490 mA, fonctionnement continu pendant 8 heures.
Mode d'affichage	Écran de couleur d'affichage à cristaux liquides, 640dots×480dots, 5,6 pouces, domaine d'affichage : 116mm×88mm.

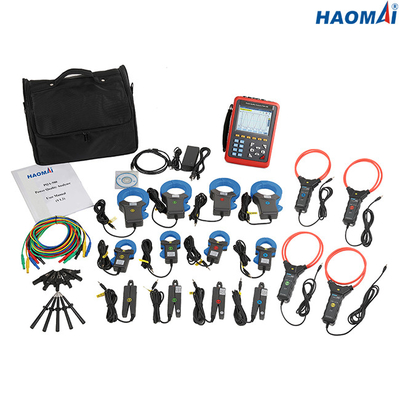

Taille de bride	Petite bride actuelle pointue de HM-008B : 7.5mm×13mm ; Bride actuelle de cercle de HM-040B : 35mm×40mm ; Bride actuelle de cercle de HM-068B : 68mm×68mm. Capteur actuel de bobine flexible de HM-300F (avec l'intégrateur) : Ф300mm
Dimensions d'instrument	L×W×H : 240mm×170mm×68 millimètre.
Nombre de canaux	4U/4I.
Tension entre phases	1.0V~2000V.
tension Phase-à-neutre	1.0V~1000V.
Actuel	Bride actuelle de HM-008B : 10mA~10.0A ; Bride actuelle de HM-040B : 0.10A~100A ; Bride actuelle de HM-068B : 1.0A~1000A ; Capteur actuel de bobine flexible de HM-300F (avec l'intégrateur) : 10A \| 3000A
Fréquence	40Hz~70Hz.
Paramètres de l'électricité	W, VA, variété, PF, DPF, cosφ, tanφ.
Paramètres d'énergie	Wh, Varh, Vah.
Harmonique	Ordre 0~50.
Distorsion harmonique totale	Ordre 0~50, chaque phase.
Mode expert	Oui
Nombre de disques passagers	150 ensembles
Clignotement de tension	Oui
Commencer le mode actuel	Oui, 100 secondes.
3 phases déséquilibrent	Oui
Disque	300 jours (paramètres, disque simultanés d'enregistrement 20 un point toutes les 5 secondes).
Valeur enregistrée minimum/maximum	Mesure des valeurs maximum et minimum sur une période de temps.
Alarme	40 types différents de sélections de paramètre, 12 800 rondins d'alarme d'ensembles.
Crête	Oui
Affichage de diagramme de Phasor	Automatiquement.
Capacité d'instantanés	60
Langue de menu	Anglais/Chinois.
Communication	USB.
Commutation automatique	Quand une campagne d'alarme est lancée ou une recherche des coupures, une capture actuelle d'irruption, ou un enregistrement de tendance est en suspens ou en cours, le dispositif n'est pas éteinte commutation automatique.
Commutation automatique	Dans l'autre mode test, 15 minutes sans frappes, arrêt automatique après invite 1 minute.
Fonction de contre-jour	Oui, approprié pour l'usage à la nuit et à l'endroit foncé.
Poids	Centre serveur : 1.6kg (avec la batterie).
	Petite bride actuelle pointue de HM-008B : 170g×4 ;
	Bride actuelle de cercle de HM-040B : 190g×4 ;
	Bride actuelle de cercle de HM-068B : 510g×4 ;
	Capteur actuel de bobine flexible de HM-300F (avec l'intégrateur) : 330g×4 ;
	Fils d'essai et adaptateur de puissance : 900g ;
	Poids total : au sujet de 9.2kg (avec l'emballage).
Longueur de fil d'essai de tension	3m
Longueur de fil actuel de capteur	2m
La température et humidité fonctionnantes	-10°C~40°C ; au-dessous de 80%Rh.
Température de stockage et humidité	-10°C~60°C ; au-dessous de 70%Rh.
Impédance d'entrée	Impédance d'entrée de tension d'essai : 1MΩ.
Tension de tenue	Tension CA sinusoïdale de la tenue 3700V/50Hz pour 1 minute entre le câblage d'instrument et la coquille.
Isolation	Entre le câblage et la coquille ≥10MΩ d'instrument.
Structure	Isolation, avec la gaine résistante aux vibrations d'isolation.
Sans risque règles	CAT III/600V du chat 1000V du CEI 61010 IV, IEC61010-031, IEC61326, degré de pollution : 2.

Exactitude de mesure de PQA-500 (bride actuelle exclue)

Mesure	Gamme	Résolution d'affichage	L'erreur maximum de l'ordre de la référence
Fréquence	40Hz~70Hz	0.01Hz	± (0,03) hertz
Véritable tension phase-à-neutre de RMS	1.0V~ 1000V	Résolution minimum 0.1V	± (0.5%+5dgt)
Véritable tension entre phases de RMS	1.0V~ 2000V	Résolution minimum 0.1V	± (0.5%+5dgt)
Tension CC	1.0V~ 1000V	Résolution minimum 0.1V	± (1.0%+5dgt)
Véritable courant de RMS	10mA~ 1000A	Résolution minimum 1mA	± (0.5%+5dgt)
Crête de tension phase-à-neutre	1.0V~ 1414V	Résolution minimum 0.1V	± (1.0%+5dgt)
Crête de tension entre phases	1.0V~ 2828V	Résolution minimum 0.1V	± (1.0%+5dgt)
Crête actuelle	10mA~ 1414A	Résolution minimum 1mA	± (1.0%+5dgt)
Facteur maximal	1,00~ 3,99	0,01	± (1%+2dgt)
Facteur maximal	4,00~ 9,99	0,01	± (5%+2dgt)
Puissance active	0.000W~ 9999.9kW	Résolution minimum 0.001W	± (1%+3dgt) Cosφ≥0.8
Puissance active	0.000W~ 9999.9kW	Résolution minimum 0.001W	± (1.5%+10dgt) 0.2≤Cosφ<0>
Puissance réactive, inductif ou capacitif	0.000VAR~ 9999.9kVAR	Résolution minimum 0.001VAR	± (1%+3dgt) Sinφ≥0.5
Puissance réactive, inductif ou capacitif	0.000VAR~ 9999.9kVAR	Résolution minimum 0.001VAR	± (1.5%+10dgt) 0.2≤Sinφ<0>
Puissance apparente	0.000VA~ 9999.9kVA	Résolution minimum 0.001VA	± (1%+3dgt)
Facteur de puissance	-1,000~ 1,000	0,001	± (1.5%+3dgt) Cosφ≥0.5
Facteur de puissance	-1,000~ 1,000	0,001	± (1.5%+10dgt) 0.2≤Cosφ<0>
Énergie active	0.000Wh~ 9999.9MWh	Résolution minimum 0.001Wh	± (1%+3dgt) Cosφ≥0.8
Énergie active	0.000Wh~ 9999.9MWh	Résolution minimum 0.001Wh	± (1.5%+10dgt) 0.2≤Cosφ<0>
Énergie réactive, inductif ou capacitif	0.000VARh~ 9999.9MVARh	Résolution minimum 0.001VARh	± (1%+3dgt) Sinφ≥0.5
Énergie réactive, inductif ou capacitif	0.000VARh~ 9999.9MVARh	Résolution minimum 0.001VARh	± (1.5%+10dgt) 0.2≤Sinφ<0>
Énergie apparente	0.000VAh~ 9999.9MVAh	Résolution minimum 0.001VAh	± (1%+3dgt)
Angle de phase	-179°~ 180°	1°	± (2°)
Tanφ (VA≥50VA)	-32,76~ 32,76	Résolution minimum 0,001	φ : ± (1°)
Déphasage de facteur de puissance (DPF)	-1,000~ 1,000	0,001	φ : ± (1°)
Rapport harmonique (ordre 1 50) (Vrms>50V)	0,0%~ 99,9%	0,1%	± (1%+5dgt)
Angle harmonique (Vrms>50V)	-179°~ 180°	1°	harmoniques du ± (3°) de l'ordre 1 25
Angle harmonique (Vrms>50V)	-179°~ 180°	1°	harmoniques du ± (10°) de l'ordre 26 50
Rapport harmonique total (THD ou THD-F) ≤50	0,0%~ 99,9%	0,1%	± (1%+5dgt)
Facteur de déformation (DF ou THD-R) ≤50	0,0%~ 99,9%	0,1%	± (1%+10dgt)
Facteur du transformateur K	1,00~ 99,99	0,01	± (5%)
3 phases déséquilibrent	0,0%~ 100%	0,1%	± (1%)

Bride actuelle (facultative)

Type	Véritable courant de RMS	Erreur maximum du véritable courant de RMS	Erreur maximum d'angle de phase
Bride actuelle de HM-008B	10mA~ 99mA	± (1%+3dgt)	± (1.5°), Arms≥20mA
Bride actuelle de HM-008B	100mA~ 10.0A	± (1%+3dgt)	± (1°)
Bride actuelle de HM-040B	0.10A~ 0.99A	± (1%+3dgt)	± (1.5°)
Bride actuelle de HM-040B	1.00A~ 100A	± (1%+3dgt)	± (1°)
Bride actuelle de HM-068B	1.0A~ 9.9A	± (2%+3dgt)	± (3°)
Bride actuelle de HM-068B	10.0A~ 1000A	± (2%+3dgt)	± (2°)
Capteur actuel de bobine flexible de HM-300F (avec l'intégrateur)	10A~99A	± (1% + 3dgt)	± (3°)
	100AA~3000A	± (1% + 3dgt)	± (2°)

L'analyseur PQA-500 de qualité de puissance est outil puissant pour des ingénieurs de contrôle.
