Photo universelle DGA de surveillance en ligne d'ISO9001 RS485 acoustique

Unité de surveillance multiple du transformateur DGA de gaz

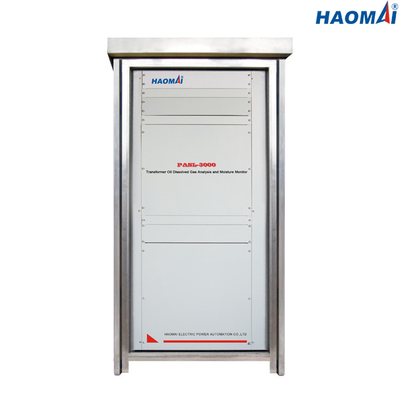

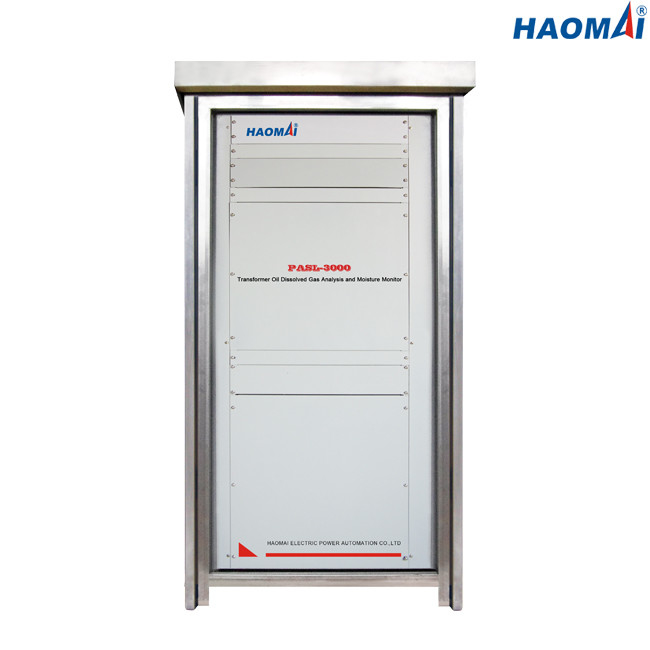

Modèle : PASL-3000

Innovateur utilisant la technologie laser de semi-conducteur et la technologie photo-acoustique de détection de spectroscopie, l'unité de surveillance multiple du transformateur DGA de gaz PASL-3000 peut mesurer l'hydrogène (H2), l'oxyde de carbone (Co), le dioxyde de carbone (CO2), le méthane (CH4), l'acétylène (C2H2), l'éthane (C2H6), l'éthylène (C2H4) etc. a dissous des gaz pendant que décrit par les normes internationales aussi bien que l'humidité (H2O) en huile. La mesure en ligne permet à l'utilisateur de détecter et diagnostiquer une gamme complète de défauts de transformateur.

Le PASL-3000 est l'unité de surveillance en ligne du transformateur DGA, qui est très utilisée pour surveiller les transformateurs moyens et grands par la production d'électricité, la transmission ou le champ industriel.

Caractéristiques principales

●Cette unité de surveillance présente la technologie laser de semi-conducteur et la technologie photo-acoustique de spectroscopie à un nouveau champ, qui exerce un effet remarquable sur détecter le gaz dissous en huile de transformateur, améliorer le taux de détection de défaut à l'étape initiale du transformateur principal, et réduire le coût d'incidence et de fonctionnement et entretien de défaut.

●les Tout-composants ont dissous la mesure et l'analyse de gaz. Adoptez la spectroscopie photo-acoustique pour mesurer des teneurs en composant de gaz de l'hydrogène (H2), de l'oxyde de carbone (Co), du dioxyde de carbone (CO2), du méthane (CH4), de l'acétylène (C2H2), de l'éthane (C2H6), de l'éthylène (C2H4), des types gaz de l'humidité (H2O) etc. 8, pouvez également être prolongé pour mesurer le contenu composant de l'azote (N2) et de l'oxygène (O2).

●Aucun gaz porteur, aucun entretien, aucune installation de coupure d'électricité. L'échantillon d'huile est directement prélevé par l'admission d'huile, et l'échantillon d'huile est retourné au réservoir de stockage de pétrole après analyse, tellement là n'est aucune coupure d'électricité pendant l'installation. Aucun gaz porteur et recalibrage est exigé lors du fonctionnement, qui est vraiment exempt d'entretien.

●L'essai précis de bande étroite, évitent l'interférence. La source lumineuse de lumière laser, aucun filtre, peut exactement éviter l'interférence croisée en détectant le gaz mélangé de défaut, exactitude élevée de mesure, bonne répétabilité.

●Dégazéification sous vide de la température constante, sûr et fiable. L'efficacité de dégazage élevée, échantillon de dégazage d'huile n'entre pas en contact avec de l'air externe, l'échantillon « 0" d'huile la pollution « 0" perte, pour assurer la sécurité du retour d'huile de transformateur.

●Le laser électroniquement modulé évite des défaillances de structure mécaniques. Le laser est conduit par le signal électrique pour produire du signal optique d'impulsion, qui remplace le disque de modulation du système photo-acoustique infrarouge traditionnel de spectre de source lumineuse, réduit la vibration et la perte mécaniques, et réduit le taux d'échec d'équipement.

●Affichage du terminal à distance. Le moniteur soutient le protocole MODBUS et IEC61850, qui peut fournir l'affichage du terminal à distance, y compris le statut d'opération d'équipement, le graphique en temps réel d'analyse de données de mesure, de colonne de données, le graphique de tendance, le rapport et l'invite d'avertissement.

●Gestion centralisée de transmission de données et à distance multiple. Le logiciel centralisé à distance avancé de gestion peut récapituler et surveiller le statut et les essais courants des moniteurs multiples, et fournit des résultats parfaits d'analyse et de diagnostic de tendance. Il soutient RS485, Ethernet, GPRS, modes de fibre optique de communication etc.

Données techniques

L'unité de surveillance multiple du transformateur DGA de gaz PASL-3000 est unité en ligne fiable pour surveiller l'hydrogène (H2), l'oxyde de carbone (Co), le dioxyde de carbone (CO2), le méthane (CH4), l'acétylène (C2H2), l'éthane (C2H6), l'éthylène (C2H4) etc. a dissous les gaz et l'humidité (H2O) des transformateurs moyens et grands dans des centrales ou des sous-stations.
