Équipement d'essai du disjoncteur ISO9001 50Hz/60Hz portatif

Appareil de contrôle de disjoncteur

Modèle : TCB3600

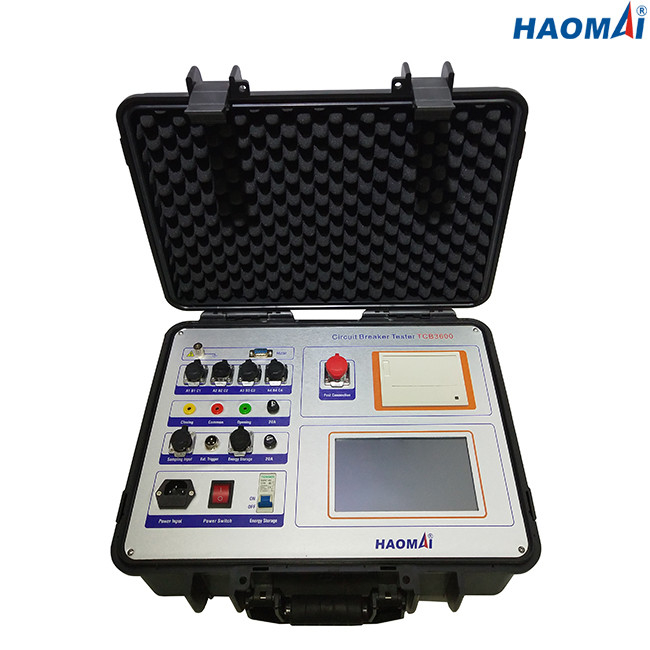

L'appareil de contrôle TCB3600 de disjoncteur est conçu pour mesurer l'ouverture/heure exacte, temps de rebond, vitesse, mouvement, courant, tension d'action des disjoncteurs à haute tension, tels que des disjoncteurs de vide, des disjoncteurs d'huile, des disjoncteurs SF6, le commutateur-disconnector et des GIS fondant le commutateur etc.

Caractéristiques principales

●Capable mesurer tous les types connus des disjoncteurs de vide, des disjoncteurs d'huile, des disjoncteurs SF6, du commutateur-disconnector et de GIS fondant le commutateur.

●écran tactile 7-inch pour l'opération.

●Capable mesurer exactement l'ouverture/heure exacte, le temps de rebond, la vitesse, le mouvement, le courant, la tension etc. d'action.

●La courbe fermante et s'ouvrante du disjoncteur de processus de bobine de temps actuel, la courbe de temps de déplacement et la courbe de temps de vitesse.

●Déclencheur de synchronisation : peut répondre au changement de tension, actuel, de capteur et de fracture d'un grand choix de modes synchrones de déclencheur.

●Capable réaliser l'essai évalué d'ordre d'opération.

●Capable sauver des résultats d'essai intégrés.

●Capable imprimer des résultats d'essai directement par l'intermédiaire de l'imprimante thermique intégrée.

●Source réglable d'alimentation CC de tension d'isolement intégré de puissance élevée pour le stockage de l'énergie d'essai et de moteur de tension d'action.

●Équipé de l'interface rapide de connexion.

●Équipé de l'interface RS232 pour l'ordinateur se reliant

●Le logiciel de gestion d'essai de PC peut réaliser une analyse plus en profondeur des essais, produit de la courbe d'essai et du rapport.

Données techniques

◇Mesure de temps

contacts simultanés de mesure : 12

gamme de temps de mesure : 0-6s

exactitude : 0.1ms

résolution : 0.01ms

◇Mesure de voyage

gamme : ≤250mm

exactitude : 0.1mm

résolution : 0.001mm

◇Chaîne de mesure de vitesse : 0~20m/s

◇Mesure se fermante de résistance

gamme : 0-100kΩ

résolution : 1Ω

◇Source intégrée d'alimentation CC

tension de sortie : DC20V-265V, erreur : 1%

courant de sortie : DC0-20A

◇Alimentation d'énergie : AC220V/230V±10%, 50Hz/60Hz

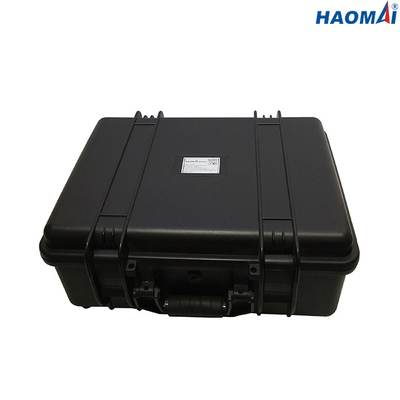

◇Dimension : 460x340x200mm (18.11x13.39x7.87 dedans)

◇Poids : 7kg (15,43 livres)

◇Conditions environnementales

température de stockage : -20℃~60℃

humidité : <90>

température de fonctionnement : -10℃~50℃

◇Qualifications de sécurité et EMC

Sécurité : conçu selon IEC61010-1

EMC : le CEI industriel léger 61326

L'appareil de contrôle TCB3600 de disjoncteur est outil puissant pour examiner les disjoncteurs à haute tension.
