| Lieu d'origine: | La Chine |
| Nom de marque: | HAOMAI |
| Certification: | ISO9001:2015, Type Test Report, Calibration Report |
| Numéro de modèle: | RELAYSTAR-7000 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Caisse de caisse + de contreplaqué de transport |
| Délai de livraison: | 10-15 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 400 ensembles par mois |
| Nom de produit: | Système de test de relais, kit d'essai de relais, appareil de contrôle de relais, ensemble secondair | Sortie actuelle: | 6x0… 30A |
|---|---|---|---|
| Sortie de tension: | 6x0… 150V | Exactitude de sortie: | ≤0.1% pour la sortie à C.A. |
| Essai du CEI 61850: | Disponible | Opération: | mode local + mode micro-ordinateur |
| Mettre en évidence: | ensemble d'essai de relais de protection 30A,Ensemble d'essai de relais de protection IEC61850,Ensemble protecteur à plusieurs modes de fonctionnement d'essai de relais |
||

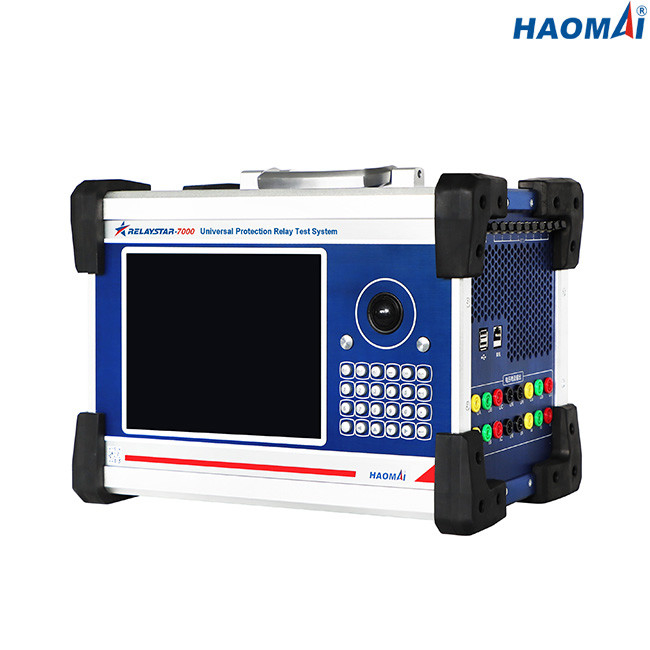

Ensemble universel d'essai de relais de protection
Modèle : RELAYSTAR-7000
Le RELAYSTAR-7000 est l'essai le plus puissant de relais de protection réglé pour examiner tous les générations et types de relais de protection, y compris les dispositifs de protection basés du CEI 61850 et fusionner l'unité.
Le RELAYSTAR-7000 intègre l'interface du protocole IEC61850 pour le relais de essai avec la communication basée sur Ethernet de sous-station
Le RELAYSTAR-7000 peut être actionné directement à partir du panneau avant au moyen d'écran graphique de grand couleur, sélecteur rotatoire, clavier numérique et touches de fonction.
Le port Ethernet laisse commander le RELAYSTAR-7000 avec le logiciel de essai avancé courant un PC.
Caractéristiques principales
●Solution de essai souple pour les relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur, fusionnant l'unité et l'IEDs
●Grand affichage d'écran de TFT LCD de couleur
●Essai local et essai à distance de PC disponible
●Puissance à haute production
●Capacité équilibrée et dynamique d'essai
●Réalisez les essais passagers
●Réalisez les essais bout à bout par GPS ou IRIG-B
●Interface du protocole IEC61850
Données techniques
Sorties générales de courant et de tension
| Générateur actuel | Établissement de la gamme | C.A. 6-phase (L-N) : 6x0… 30A |
| C.C (L-N) : 6x0… ±10 A | ||
| Puissance | C.A. 6-phase (L-N) : 6x450VA à 30A | |
| C.C (L-N) : 6x120VA à 10A | ||
| Exactitude | C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Résolution | 1mA | |
| Générateur de tension | Établissement de la gamme | C.A. 6-phase (L-N) : 6x0… 150V |
| C.C (L-N) : 6x0… ±160V | ||
| Puissance | C.A. 6-phase (L-N) : 6x80VA à 150V | |
| C.C (L-N) : 6x80VA à 160V | ||
| Exactitude | C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Résolution | 1mV | |
| Générateurs généraux | Fréquence | gamme : 0~1200Hz |
| exactitude :<1mhz> | ||
| résolution : 0.001Hz | ||
| Phase | gamme : -360° ~+360° | |
| exactitude : 0.1° | ||
| résolution : 0.01° | ||
| Harmonique | ordre de superposition : 2~24 fois | |
| déformation : ≤0.5% |
Interfaces de communication d'Ethernet
| Mode | 10/100Base-TX (10/100Mbit, torsadé, automatique-croisement) |
| Nombre de port | 2 |
| Type d'interface | RJ45 |
| Indication de statut | Lumières de LED |
Interfaces de communication de fibre optique
| Mode | 100Base-FX (100Mbit, de fibre optique, duplex) |
| Nombre de port | 8 |
| Type d'interface | LC |
| Type de fibre | 62.5/125μm (fibre multimode) |
| Longueur d'onde | 1310nm |
| Distance de transmission | >1km |
| Indication de statut | Lumières de LED |
Interfaces de PI3
| Nombre de port | 9 (8 pour transmettre, 1 pour la réception) |
| Type d'interface | St |
| Type de fibre | 62.5/125μm (fibre multimode) |
| Longueur d'onde | 850nm |
Entrées binaires
| Nombre | 8 |
| Type | contact sans potentiel ou contact oisif (identification automatique) |
| Caractéristiques de seuil | « 0" : 0~6V ; « 1" : 12V~250V |
Sorties binaires
| Nombre | 4 |
| Type | contact oisif |
| Capacité de coupure | 250VAC/0.5A ; 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance | courants et sorties de tension |
| Enregistrement | les sorties analogiques, les entrées binaires/produit le statut |
| Mode | le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement | illimité (jusqu'à ce que la mémoire interne est pleine) |
Alimentation d'énergie
| Tension d'entrée nominale | adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale | 50/60 hertz |
| Courant évalué | 10A à 230V/à 12A à 120V |
| Connexion | Prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération | 0… °C +50 (°F) +32… +122 |
| Température de stockage | -25… °C +70 (- °F) 13… +158 |
| Humidité relative | hygrométrie 5… 95 %, sans condensation |
| Vibration | Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids | 19.5kg (42,99 livres) |
| Dimensions (W X H X D, sans poignée) | 405×295×250mm (15.94x11.61x9.84 dedans) |
Normes de sécurité, compatibilité électromagnétique
| EMC | Le produit adhère à la compatibilité électromagnétique (EMC) 2004/108/EC directif (CE se conformer). |
| Le produit adhère à la basse tension 2006/95/EC directif (CE se conformer). | |
| Sécurité | Le CEI 61326-1 ; Le CEI 61000-6-4 ; Le CEI 61000-3-2/3 |
| Le CEI 61010-1 |
L'ensemble universel RELAYSTAR-7000 d'essai de relais de protection combine sa représentation exceptionnelle comme appareil de contrôle et calibreur de relais avec le SV de mesure et d'enregistrement les messages binaire d'équipements (analogue, du CEI 61850 d'OIE et) hybrides.
L'ensemble universel RELAYSTAR-7000 d'essai de relais de protection a passé le type essai dans le laboratoire de la Chine KETOP accrédité sous ISO/IEC 17025.
