| Lieu d'origine: | La Chine |
| Nom de marque: | HAOMAI |
| Certification: | ISO9001:2015, Calibration Report |
| Numéro de modèle: | RELAYSTAR-H60 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Caisse de caisse + de contreplaqué de transport |
| Délai de livraison: | 5-10 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 400 ensembles par mois |
| Nom de produit: | Ensemble d'essai de relais, kit d'essai de relais, appareil de contrôle de relais, ensemble secondai | Sortie actuelle: | 6x0… 32A |
|---|---|---|---|
| Sortie de tension: | 4x0… 300V | Exactitude de sortie: | ≤0.05% pour la sortie à C.A. |
| Essai bout à bout: | par GPS intégré | Opération: | PC externe |
| Mettre en évidence: | Ensemble secondaire Ultraportable d'essai d'injection,ensemble secondaire d'essai de l'injection 32A,équipement de test protecteur du relais 300V |
||

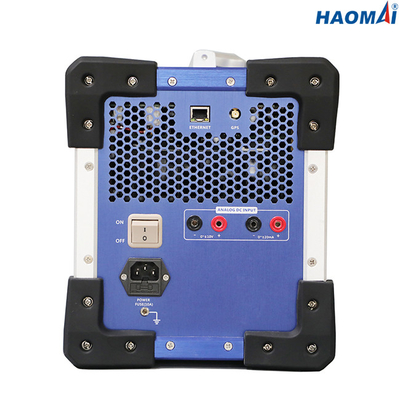

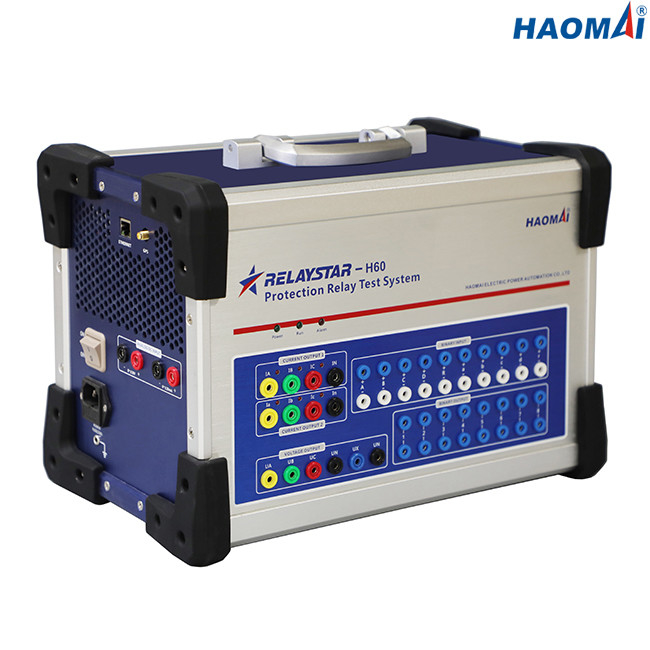

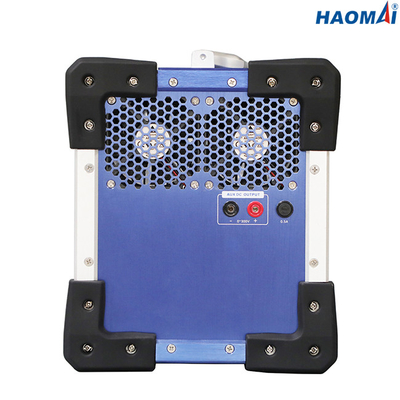

Ensemble à haute tension d'essai de relais de protection de 6 phases
Modèle : RELAYSTAR-H60
Le RELAYSTAR-H60 est l'essai portatif de relais de protection de 6 phases réglé pour examiner la plupart des types de relais de protection multifonctionnels modernes, qui peuvent produire le courant de 6 phases (6x0… 32A) et la tension de 4 phases (4x0… 300V).
Le RELAYSTAR-H60 peut être synchronisé pour réaliser l'essai bout à bout avec les ensembles d'essai assignés dans différentes sous-stations par son GPS incorporé.
Le RELAYSTAR-H60 peut être actionné par le logiciel de RELAYSTAR fonctionnant sur un ordinateur portable avec le système d'exploitation de Windows.
Caractéristiques principales
1) courant 6-phase (6×32A) de + sortie de la tension 4 phases (4×300V)
2) Exactitude à haute production (≤0.05% pour la sortie à C.A.)
3) De bout en bout essai par l'intermédiaire de GPS incorporé
4) Surveillance et enregistrement incorporés
5) Entrées binaires abondantes et sorties binaires
5) Approvisionnement aux. indépendant de C.C
6) Logiciel puissant d'essai de RELAYSTAR
Données techniques
Générateur actuel
| Établissement de la gamme | C.A. 6-phase (L-N) | 6x0… 32A |
| C.A. triphasé (L-N) | 3x0… 64A | |
| C.A. 1-phase (LL-LN) | 1x0… 192A | |
| C.C (L-N) | 6x0… ±15A | |
| Puissance | C.A. 6-phase (L-N) | 6x240VA à 32A |
| C.A. triphasé (L-N) | 3x400VA à 64A | |
| C.A. 1-phase (LL-LN) | 1x750VA à 192A | |
| C.C (L-N) | 6x240VA à 15A | |
| Exactitude | C.A. : ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
| C.C : ≤0.1% | ||
| Résolution | 1mA | |
Générateur de tension
| Établissement de la gamme | C.A. 4-phase (L-N) | 4x0… 300V |
| C.A. 1-phase (L-L) | 1x0… 600V | |
| C.C (L-N) | 4x0… ±300V | |
| Puissance | C.A. 4-phase (L-N) | 4x80VA à 300V |
| C.A. 1-phase (L-L) | 1x160VA à 600V | |
| C.C (L-N) | 4x80VA à 300V | |
| Exactitude | C.A. : ±5mV (≤5V), ≤0.05% (5~300V) | |
| C.C : ≤0.1% | ||
| Résolution | 1mV | |
Approvisionnement auxiliaire de C.C
| Chaîne de tension | 0-300V |
| Exactitude de sortie | ≤0.5% |
| Puissance | max.160VA |
Entrées binaires
| Nombre | 10 |
| Caractéristiques d'entrée | contact oisif ou contact sans potentiel |
| Caractéristiques de seuil | « 0" : 0-6V ; « 1" : 11V-250V |
| Temps de mesure maximal | 999999.999s |
| Exactitude de temps | ≤0.1ms |
| Résolution temporelle | 0.1ms |
Sorties binaires
| Nombre | 8 |
| Type | contact oisif |
| Capacité de coupure | 250VAC/0.5A, 250VDC/0.2A |
La mesure de tension CC a entré
| Chaîne de mesure | 0… ±10 V |
| Exactitude | erreur < 0=""> |
Entrée de mesure actuelle de C.C
| Chaîne de mesure | 0… ±20 mA |
| Exactitude | erreur < 0=""> |
Surveillance et enregistrement incorporés
| Surveillance | sorties actuelles et 4 de 6-phase de phase de tension |
| Enregistrement | sorties analogiques |
| Mode | le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement | illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence | gamme : 0~1200Hz |
| exactitude :<1mhz> | |
| résolution : 0.001Hz | |
| Phase | gamme : -360° ~+360° |
| exactitude : 0.1° | |
| résolution : 0. 1° | |
| Harmonique | ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale | AC220V/230V±10%, 1 phase |
| Fréquence nominale | 50/60 hertz |
| Courant évalué | 10A à 230V |
| Connexion | prise standard à C.A. (le CEI 60320) |
Divers
| Poids | 14.8kg (32,63 livres) |
| Dimensions (W X H X D, sans poignée) | 392x272x237mm (15.43x10.71x9.33 dedans) |
| Port de connexion | 1 port Ethernet |
Conditions environnementales
| La température d'opération | 0… °C +50 (°F) +32… +122 |
| Température de stockage | -25… °C +70 (- °F) 13… +158 |
| Humidité relative | hygrométrie 5… 95 %, sans condensation |
| Vibration | Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Normes de sécurité, compatibilité électromagnétique
| EMC | Le produit adhère à la compatibilité électromagnétique (EMC) 2004/108/EC directif (le CE se conformer) |
| Le CEI 61326-1 ; Le CEI 61000-6-4 ; Le CEI 61000-3-2/3 | |
| Sécurité | Le produit adhère à la basse tension 2006/95/EC directif (CE se conformer). |
| Le CEI 61010-1 |
L'ensemble à haute tension RELAYSTAR-H60 d'essai de relais de protection de 6 phases est l'outil puissant pour que les ingénieurs d'essai et de commission réalisent l'essai de relais de protection dans les sous-stations.
L'ensemble à haute tension RELAYSTAR-H60 d'essai de relais de protection de 6 phases est calibré dans le laboratoire de tiers accrédité sous ISO/IEC 17025. Le rapport de calibrage publié par le laboratoire est montré en tant que ci-dessous.
