| Lieu d'origine: | La Chine |
| Nom de marque: | HAOMAI |
| Certification: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Numéro de modèle: | RELAYSTAR-1600 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Caisse de caisse + de contreplaqué de transport |
| Délai de livraison: | 5-10 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 400 ensembles par mois |
| Nom de produit: | Ensemble d'essai de relais, kit d'essai de relais, appareil de contrôle de relais, ensemble secondai | Sortie actuelle: | 6x0… 40A |
|---|---|---|---|
| Sortie de tension: | 6x0… 150V | Exactitude de sortie: | ≤0.1% pour la sortie à C.A. |
| Maximum de puissance de sortie: | 1x1000VA à 240A | Opération: | mode local + mode micro-ordinateur |
| Mettre en évidence: | ensemble d'essai de relais de protection 150V,ensemble d'essai de relais de protection 40A,Appareil de contrôle Ultraportable de relais de protection |
||

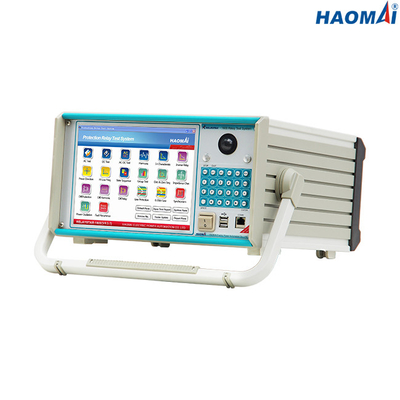

Puissance élevée ensemble d'essai de relais de protection de 6 phases
Modèle : RELAYSTAR-1600
Le RELAYSTAR-1600 est essai universel de relais de protection de 6 phases réglé pour examiner tous les générations et types de relais de protection, qui peuvent produire le courant de 6 phases (6x0… 40A) et la tension de 6 phases (6x0… 150V).
Le RELAYSTAR-1600 est un excellent choix quand vous voulez plus à forte intensité et la puissance de sortie (6x0… 40A, 6x300VA ; 1x0… 240A, 1x1000VA) pour les relais électromécaniques de haut-charge d'essai.

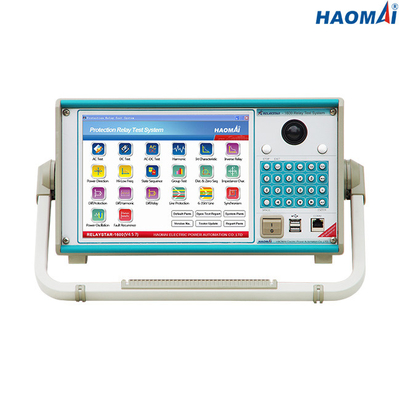

Le RELAYSTAR-1600 peut être actionné sans PC. Il combine le PC industriel incorporé, l'écran polychrome de TFT LCD de 10,4 pouces, la souris intégrée et le clavier pour une opération locale plus facile.
La puissance élevée l'ensemble RELAYSTAR-1600 d'essai de relais de protection de 6 phases peut être synchronisée pour réaliser l'essai bout à bout avec les ensembles d'essai assignés dans différentes sous-stations par son GPS incorporé.
Caractéristiques principales
1) courant 6-phase (6×40A) de + sortie de la tension 6 phases (6×150V)
2) Écran industriel incorporé d'affichage à cristaux liquides du PC with10.4-inch
3) Fonctionne avec ou sans un PC
4) Amplificateurs de haute performance
5) Une puissance de sortie plus élevée : 1x1000VA@240A
6) De bout en bout essai avec GPS incorporé
7) Excellent logiciel de RELAYSTAR pour l'essai local et à distance de PC
Données techniques
Générateur actuel
| Établissement de la gamme | C.A. 6-phase (L-N) | 6x0… 40A |
| C.A. triphasé (L-N) | 3x0… 80A | |
| C.A. 1-phase (LL-LN) | 1x0… 240A | |
| C.C (L-N) | 6x0… ±20 A | |
| Puissance | C.A. 6-phase (L-N) | 6x300VA à 40A |
| C.A. triphasé (L-N) | 3x450VA à 80A | |
| C.A. 1-phase (LL-LN) | 1x1000VA à 240A | |
| C.C (L-N) | 6x120VA à 20A | |
| Exactitude | C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Résolution | 1mA | |
Générateur de tension
| Établissement de la gamme | C.A. 6-phase (L-N) | 6x0… 150V |
| C.A. triphasé (L-N) | 3x0… 300V | |
| C.C (L-N) | 6x0… ±175V | |
| Puissance | C.A. 6-phase (L-N) | 6x80VA à 150V |
| C.A. triphasé (L-N) | 3x100VA à 300V | |
| C.C (L-N) | 6x80VA à 175V | |
| Exactitude | C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Résolution | 1mV | |
Approvisionnement auxiliaire de C.C
| Chaîne de tension | 110V/220V (max.1.5A) |
| Puissance | max.165VA/330VA |
Entrées binaires
| Nombre | 10 |
| Caractéristiques d'entrée | contact oisif ou contact sans potentiel |
| Caractéristiques de seuil | « 0" : 0~6V ; « 1" : 12V~250V |
| Temps de mesure de maximum | 999999.999s |
| Exactitude de temps | ±1ms |
| Résolution temporelle | 1ms |
Sorties binaires
| Nombre | 8 |
| Type | contact oisif |
| Capacité de coupure | 250VAC/0.5A, 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance | courants et sorties de tension |
| Enregistrement | les sorties analogiques, les entrées binaires/produit le statut |
| Mode | le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement | illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence | gamme : 0~1200Hz |
| exactitude :<1mhz> | |
| résolution : 0.001Hz | |
| Phase | gamme : -360° ~+360° |
| exactitude : 0.1° | |
| résolution : 0.01° | |
| Harmonique | ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale | adapté aux besoins du client (C.A. 220V/230V/120V/127V±10%, 1 phase) |
| Fréquence nominale | 50/60 hertz |
| Courant évalué | 10A à 230V/à 12A à 115V |
| Connexion | prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération | 0… °C +50 (°F) +32… +122 |
| Température de stockage | -25… °C +70 (- °F) 13… +158 |
| Humidité relative | hygrométrie 5… 95 %, sans condensation |
| Vibration | Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids | 18kg (39,68 livres) |
| Dimensions (W X H X D, sans poignée) | 420×360×210mm (16.54x14.17x8.27 dedans) |
| Port de connexion | 2 USB2.0 ports, 1 port Ethernet |
La puissance élevée l'ensemble RELAYSTAR-1600 d'essai de relais de protection de 6 phases est le choix préféré pour des ingénieurs de contrôle dans les cas où l'excellente portabilité est nécessaire et le courant de 6 phases jusqu'à 40A sont suffisant.
La puissance élevée l'ensemble RELAYSTAR-1600 d'essai de relais de protection de 6 phases a passé le type essai dans le laboratoire de la Chine KETOP accrédité sous ISO/IEC 17025.
La puissance élevée l'essai de relais de protection que de 6 phases a placé RELAYSTAR-1600 est également calibrée dans le laboratoire de tiers accrédité sous ISO/IEC 17025.
Le type rapport d'essai et rapport de calibrage sont montrés en tant que ci-dessous.
