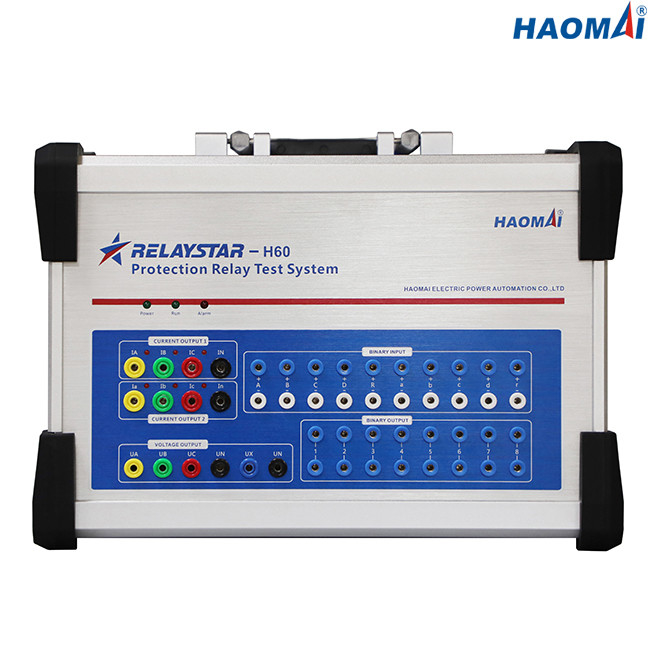

Système de test à haute tension de relais de 6 phases
Modèle : RELAYSTAR-H60
Le RELAYSTAR-H60 est système de test portatif de relais de 6 phases pour examiner la plupart des types de relais de protection multifonctionnels modernes, qui peuvent produire le courant de 6 phases (6x0… 32A) et la tension de 4 phases (4x0… 300V).
Le RELAYSTAR-H60 est un excellent choix quand vous voulez la tension à haute production (tension CA 4-phase : 4x0… 300V, tension CC de 4 phases : 4x0… ±300V).
Le système de test à haute tension RELAYSTAR-H60 de relais de 6 phases peut être également utilisé comme simulateur de défaut pour assurer la configuration appropriée de relais pour des applications spécifiques. C'est possible en important et en régénérant les dossiers passagers de perturbation souvent désignés sous le nom des dossiers de COMTRADE.
Caractéristiques principales
1) courant 6-phase (6×32A) de + sortie de la tension 4 phases (4×300V)
2) Exactitude à haute production (≤0.05% pour la sortie à C.A.)
3) De bout en bout essai par l'intermédiaire de GPS incorporé
4) Surveillance et enregistrement incorporés de forme d'onde
5) Entrées binaires abondantes et sorties binaires
5) Approvisionnement aux. indépendant de C.C
6) Logiciel puissant d'essai de RELAYSTAR
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 32A |
| C.A. triphasé (L-N) |
3x0… 64A |
| C.A. 1-phase (LL-LN) |
1x0… 192A |
| C.C (L-N) |
6x0… ±15A |
| Puissance |
C.A. 6-phase (L-N) |
6x240VA à 32A |
| C.A. triphasé (L-N) |
3x400VA à 64A |
| C.A. 1-phase (LL-LN) |
1x750VA à 192A |
| C.C (L-N) |
6x240VA à 15A |
| Exactitude |
C.A. : ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| C.C : ≤0.1% |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 4-phase (L-N) |
4x0… 300V |
| C.A. 1-phase (L-L) |
1x0… 600V |
| C.C (L-N) |
4x0… ±300V |
| Puissance |
C.A. 4-phase (L-N) |
4x80VA à 300V |
| C.A. 1-phase (L-L) |
1x160VA à 600V |
| C.C (L-N) |
4x80VA à 300V |
| Exactitude |
C.A. : ±5mV (≤5V), ≤0.05% (5~300V) |
| C.C : ≤0.1% |
| Résolution |
1mV |

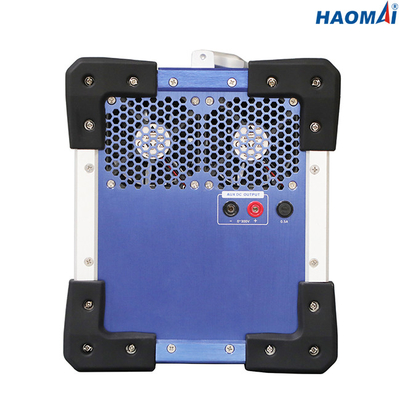

Approvisionnement auxiliaire de C.C
| Chaîne de tension |
0-300V |
| Exactitude de sortie |
≤0.5% |
| Puissance |
max.160VA |
Entrées binaires
| Nombre |
10 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0-6V ; « 1" : 11V-250V |
| Temps de mesure de maximum |
999999.999s |
| Exactitude de temps |
≤0.1ms |
| Résolution temporelle |
0.1ms |
Sorties binaires
| Nombre |
8 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |

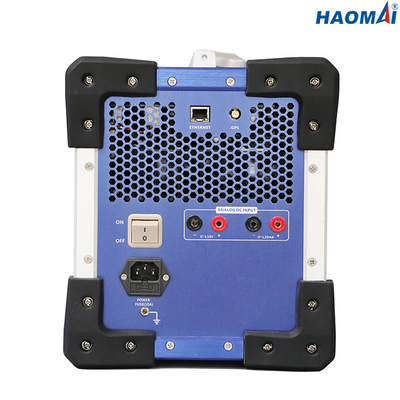

La mesure de tension CC a entré
| Chaîne de mesure |
0… ±10 V |
| Exactitude |
erreur < 0="">
|
Entrée de mesure actuelle de C.C
| Chaîne de mesure |
0… ±20 mA |
| Exactitude |
erreur < 0="">
|
Surveillance et enregistrement incorporés
| Surveillance |
sorties actuelles et 4 de 6-phase de phase de tension |
| Enregistrement |
sorties analogiques |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0. 1° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
AC220V/230V±10%, 1 phase |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Divers
| Poids |
14.8kg (32,63 livres) |
| Dimensions (W X H X D, sans poignée) |
392x272x237mm (15.43x10.71x9.33 dedans) |
| Port de connexion |
1 port Ethernet |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Relais à haute tension de 6 phases
Le système de test à haute tension RELAYSTAR-H60 de relais de 6 phases peut examiner tous les types de relais de protection pratiquement selon des conditions d'ANSI/IEEE.
