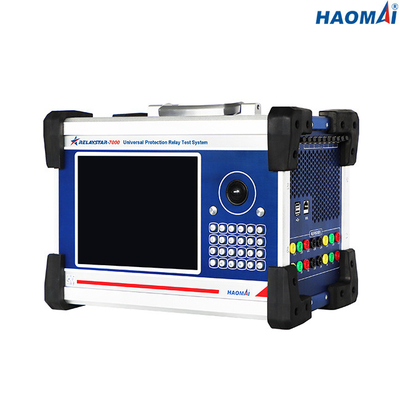

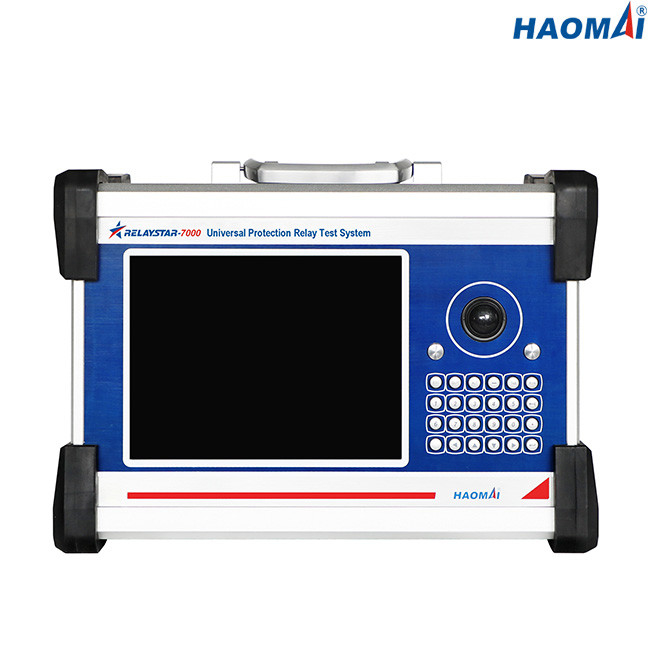

Ensemble secondaire universel d'essai d'injection
Modèle : RELAYSTAR-7000
Le RELAYSTAR-7000 est l'ensemble secondaire multiphasé d'essai d'injection, qui peut produire 6 tensions actuelles de canaux et de 6 canaux pour les relais protecteurs électromécaniques, à semi-conducteur et sur microprocesseur d'essai.
L'interface IEC61850 pour RELAYSTAR-7000 est exigée pour le relais examinant avec le protocole de transmission basé sur Ethernet de sous-station.
Le module intégré de synchroniseur de GPS laisse synchronisent le début d'essai de deux unités RELAYSTAR-7000.
Caractéristiques principales
1) Essai de toutes sortes de relais de protection : numérique et IEC61850 électromécaniques, à semi-conducteur, sur microprocesseur
2) Contrôle manuel avec l'ecran couleur
3) Simultanément disponible : 6 tensions actuelles de canaux et de 6 canaux
4) Sorties à forte intensité : 6 x 30 A, 3 x 60 A, 1 x 180 A
5) Interface du protocole IEC61850
6) USB et interface d'Ethernet
7) De bout en bout essai avec GPS ou IRIG-B
8) Le plus de haute qualité, sécurité et fiabilité
Données techniques
Sorties générales de courant et de tension
| Générateur actuel |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 30A |
| C.C (L-N) : 6x0… ±10 A |
| Puissance |
C.A. 6-phase (L-N) : 6x450VA à 30A |
| C.C (L-N) : 6x120VA à 10A |
| Exactitude |
C.A. : ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| C.C : ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Résolution |
1mA |
| Générateur de tension |
Établissement de la gamme |
C.A. 6-phase (L-N) : 6x0… 150V |
| C.C (L-N) : 6x0… ±160V |
| Puissance |
C.A. 6-phase (L-N) : 6x80VA à 150V |
| C.C (L-N) : 6x80VA à 160V |
| Exactitude |
C.A. : ±2mV (0.2~2V), ≤0.1% (2~150V) |
| C.C : ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Résolution |
1mV |
| Générateurs généraux |
Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0.01° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Interfaces de communication d'Ethernet
| Mode |
10/100Base-TX (10/100Mbit, torsadé, automatique-croisement) |
| Nombre de port |
2 |
| Type d'interface |
RJ45 |
| Indication de statut |
Lumières de LED |
Interfaces de communication de fibre optique
| Mode |
100Base-FX (100Mbit, de fibre optique, duplex) |
| Nombre de port |
8 |
| Type d'interface |
LC |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
1310nm |
| Distance de transmission |
>1km |
| Indication de statut |
Lumières de LED |
Interfaces de PI3
| Nombre de port |
9 (8 pour transmettre, 1 pour la réception) |
| Type d'interface |
St |
| Type de fibre |
62.5/125μm (fibre multimode) |
| Longueur d'onde |
850nm |
Entrées binaires
| Nombre |
8 |
| Type |
contact sans potentiel ou contact oisif (identification automatique) |
| Caractéristiques de seuil |
« 0" : 0~6V ; « 1" : 12V~250V |
Sorties binaires
| Nombre |
4 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A ; 250VDC/0.2A |
Surveillance et enregistrement incorporés
| Surveillance |
courants et sorties de tension |
| Enregistrement |
les sorties analogiques, les entrées binaires/produit le statut |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 120V |
| Connexion |
Prise standard à C.A. (le CEI 60320) |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Divers
| Poids |
19.5kg (42,99 livres) |
| Dimensions (W X H X D, sans poignée) |
405×295×250mm (15.94x11.61x9.84 dedans) |
L'ensemble secondaire universel RELAYSTAR-7000 d'essai d'injection est le choix préféré pour des ingénieurs de contrôle dans les cas où numérique et communication basait des protections et IEDs.
Simulation d'OIE du CEI 61850 de RELAYSTAR-7000A : cartographie des sorties binaires aux attributs de données dans les messages édités d'OIE.
L'essai secondaire universel d'injection a placé RELAYSTAR-7000A peut éditer des valeurs prélevées du CEI 61850 selon la « directive d'exécution pour l'interface de Digital aux transformateurs d'instrument utilisant le CEI 61850-9-2 » du Groupe d'utilisateurs international d'UCA
Les ensembles secondaires universels d'essai d'injection de HAOMAI sont très utilisés dans la grille d'alimentation, le produit pétrochimique, la métallurgie, le chemin de fer, la mine de charbon, les instituts de recherche et toutes sortes d'usines à grande échelle ou entreprises.
