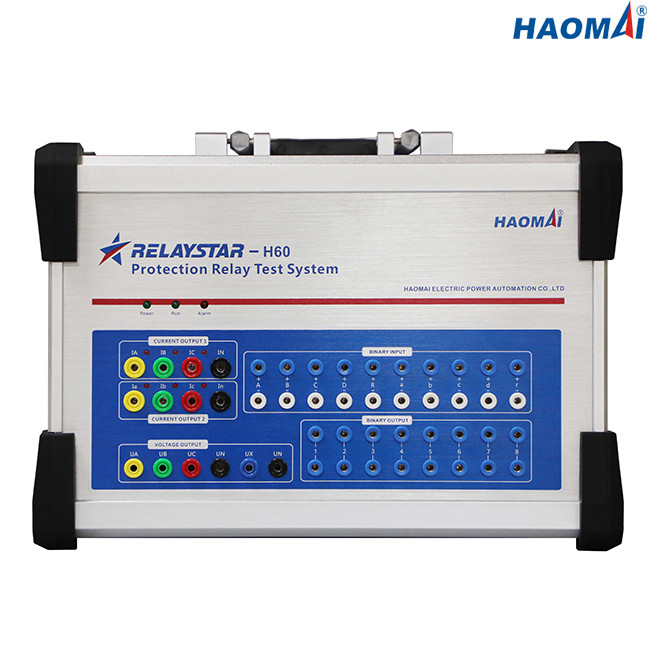

Ensemble de grande précision d'essai de relais de protection de Six-phase
Modèle : RELAYSTAR-H60
L'ensemble de grande précision RELAYSTAR-H60 d'essai de relais de protection de Six-phase est l'essai portatif de relais de protection réglé pour les relais électromécaniques, à semi-conducteur et sur microprocesseur d'essai de protection.
Le RELAYSTAR-H60 peut produire le courant de 6 phases (6x0… 32A) et la tension de 4 phases (4x0… 300V). Chaque canal de sortie est indépendant, et la grandeur de courant et de tension, l'angle de phase et la fréquence peuvent être ajustés librement.
L'exactitude de sortie à C.A. de RELAYSTAR-H60 est beaucoup plus haute, jusqu'à 0,05%.
Le RELAYSTAR-H60 peut être commandé et actionné par le logiciel de RELAYSTAR fonctionnant sur un ordinateur portable avec le système d'exploitation de Windows 10.
Caractéristiques principales
1) courant 6-phase (6×32A) de + sortie de la tension 4 phases (4×300V)
2) Exactitude à haute production (≤0.05% pour la sortie à C.A.)
3) De bout en bout essai par l'intermédiaire de GPS incorporé
4) Surveillance et enregistrement incorporés
5) Installation d'importation et d'exportation de RIO
6) Affichage par frappe en ligne
7) Entrées binaires abondantes et sorties binaires
8) Simulateur variable de batterie (sortie réglable 0-300V de C.C)
9) Logiciel puissant d'essai de RELAYSTAR
10) Mise à jour logicielle gratuitement
Données techniques
Générateur actuel
| Établissement de la gamme |
C.A. 6-phase (L-N) |
6x0… 32A |
| C.A. triphasé (L-N) |
3x0… 64A |
| C.A. 1-phase (LL-LN) |
1x0… 192A |
| C.C (L-N) |
6x0… ±15A |
| Puissance |
C.A. 6-phase (L-N) |
6x240VA à 32A |
| C.A. triphasé (L-N) |
3x400VA à 64A |
| C.A. 1-phase (LL-LN) |
1x750VA à 192A |
| C.C (L-N) |
6x240VA à 15A |
| Exactitude |
C.A. : ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| C.C : ≤0.1% |
| Résolution |
1mA |
Générateur de tension
| Établissement de la gamme |
C.A. 4-phase (L-N) |
4x0… 300V |
| C.A. 1-phase (L-L) |
1x0… 600V |
| C.C (L-N) |
4x0… ±300V |
| Puissance |
C.A. 4-phase (L-N) |
4x80VA à 300V |
| C.A. 1-phase (L-L) |
1x160VA à 600V |
| C.C (L-N) |
4x80VA à 300V |
| Exactitude |
C.A. : ±5mV (≤5V), ≤0.05% (5~300V) |
| C.C : ≤0.1% |
| Résolution |
1mV |
Approvisionnement auxiliaire de C.C
| Chaîne de tension |
0-300V |
| Exactitude de sortie |
≤0.5% |
| Puissance |
max.160VA |
Entrées binaires
| Nombre |
10 |
| Caractéristiques d'entrée |
contact oisif ou contact sans potentiel |
| Caractéristiques de seuil |
« 0" : 0-6V ; « 1" : 11V-250V |
| Temps de mesure maximal |
999999.999s |
| Exactitude de temps |
≤0.1ms |
| Résolution temporelle |
0.1ms |
Sorties binaires
| Nombre |
8 |
| Type |
contact oisif |
| Capacité de coupure |
250VAC/0.5A, 250VDC/0.2A |
La mesure de tension CC a entré
| Chaîne de mesure |
0… ±10 V |
| Exactitude |
erreur < 0="">
|
Entrée de mesure actuelle de C.C
| Chaîne de mesure |
0… ±20 mA |
| Exactitude |
erreur < 0="">
|
Surveillance et enregistrement incorporés
| Surveillance |
sorties actuelles et 4 de 6-phase de phase de tension |
| Enregistrement |
sorties analogiques |
| Mode |
le suivi en temps réel, aucun câblage externe est prié |
| Longueur de l'enregistrement |
illimité (jusqu'à ce que la mémoire interne est pleine) |
Générateurs généraux
| Fréquence |
gamme : 0~1200Hz |
| exactitude :<1mhz>
|
| résolution : 0.001Hz |
| Phase |
gamme : -360° ~+360° |
| exactitude : 0.1° |
| résolution : 0. 1° |
| Harmonique |
ordre de superposition : 2~24 fois |
| déformation : ≤0.5% |
Alimentation d'énergie
| Tension d'entrée nominale |
AC220V/230V±10%, 1 phase |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
Divers
| Poids |
14.8kg (32,63 livres) |
| Dimensions (W X H X D, sans poignée) |
392x272x237mm (15.43x10.71x9.33 dedans) |

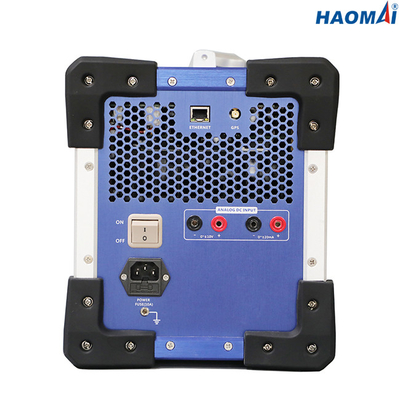

| Port de connexion |
1 port Ethernet |
Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
Le RELAYSTAR-H60 est essai puissant de relais de protection réglé pour tout le relais fabrique, mécanisme fabrique, des centrales, des instituts de recherche, des universités, commissionnant et examinant les sociétés etc.
