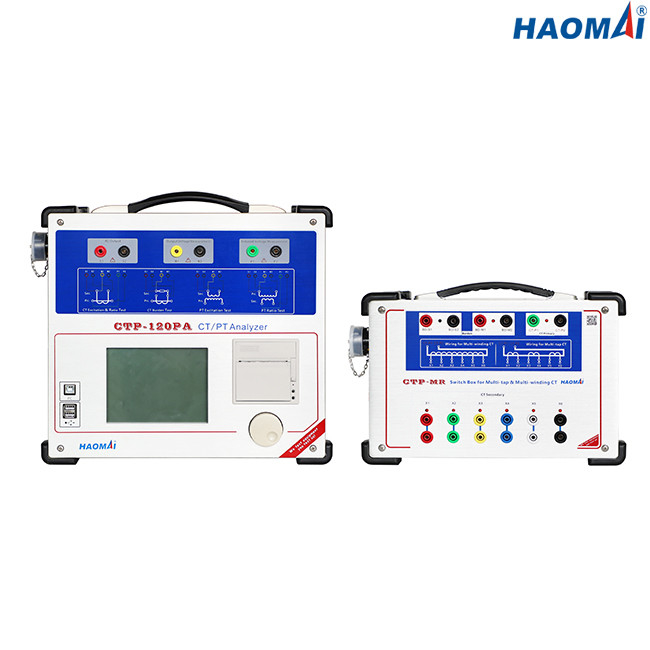

Analyseur de CT de Multi-rapport
Modèle : CTP-120PA
L'analyseur CTP-120PA de CT de Multi-rapport est système d'essai tout-en-un pour la protection et le CTs régulateur selon des normes d'IEEE et de CEI.
Il permet tous les types de transformateurs de courant simples et de multi-rapport à examiner sur place dans des grilles de système d'alimentation. Le fabricant de CTs, les transformateurs ou les GIS emploient l'analyseur de CT dans leurs installations productives et laboratoires d'essai ou de développement.
L'analyseur CTP-120PA de CT de Multi-rapport est également capable d'examiner le spécialiste (transformateurs potentiels, transformateurs de tension).
Caractéristiques principales
●Capable examiner la protection CTs, CTs de mesure, classe CTs de TP et spécialiste inductif
●Courbe de caractéristique et d'erreur d'excitation d'essai basée sur le principe de mesure basse fréquence
●Rapport de mesure, polarité, erreur de rapport et erreur de déplacement de phase basée sur la méthode de tension
●Capable d'examiner le multi-rapport CTs automatiquement sans besoin de refaire l'installation électrique
●Adopt a breveté la souris rotatoire multifonctionnelle pour remplacer le clavier numérique
●Adoptez 5,7 pouces d'écran d'affichage à cristaux liquides pour l'affichage
●Adoptez DSP, BRAS et système inclus d'opération de LINUX
●Essai local et essai à distance de PC disponible
●Une exactitude plus élevée de mesure : 0.05 %
●Résultats d'essai d'impression directement par l'imprimante thermique intégrée
●Petit et léger (9kg/19,84 livres) pour le transport facile
Données techniques
●Norme d'essai : IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Mesure maximum de tension de genou : 40kV
●Chaîne de sortie :
tension : 0~180V (RMS)
actuel : 0~12A (RMS), 36A (valeur de crête)
●Exactitude de mesure de tension : ±0.05%
●Mesure de rapport de CT :
gamme : 1~30000
exactitude : ±0.05%
●Mesure de rapport de pinte :
gamme : 1~10000
exactitude : ±0.05%
●Mesure de phase :
exactitude : ±2min
résolution : 0.01min
●Mesure de résistance d'enroulement secondaire :
gamme : 0~300Ω
exactitude : 0.1%±1mΩ
●Mesure de charge :
gamme : 0~300VA
exactitude : 0.1%±0.1VA
●Capacité de stockage : résultats d'essai des groupes >3000
●Alimentation d'énergie
| Tension d'entrée nominale |
adapté aux besoins du client (AC230V/120V±10%, 1 phases) |
| Fréquence nominale |
50/60 hertz |
| Courant évalué |
10A à 230V/à 12A à 120V |
| Connexion |
prise standard à C.A. (le CEI 60320) |
●Conditions environnementales
| La température d'opération |
0… °C +50 (°F) +32… +122 |
| Température de stockage |
-25… °C +70 (- °F) 13… +158 |
| Humidité relative |
hygrométrie 5… 95 %, sans condensation |
| Vibration |
Le CEI 60068-2-6 (20m/s2 à 10… 150 hertz) |
●Divers
| Poids |
9kg (19,84 livres) |
| Dimensions (W X H X D, sans poignée) |
340×300×150mm (13.39x11.81x5.91 dedans) |
| Port de connexion |
2 USB2.0 ports, 1 port de communication |
L'analyseur CTP-120PA de CT de Multi-rapport est un outil d'essai puissant pour la protection CTs, CTs régulateur et spécialiste inductif.
