Capacité et système de test de facteur de dissipation
Modèle : TDC3100
La capacité et la puissance/le système de test TDC3100, à savoir ensemble facteur de dissipation d'essai de C&DF, est le système de test puissant pour analyser l'état d'isolation de l'équipement à haute tension en mesurant la puissance/le facteur et capacité de dissipation.

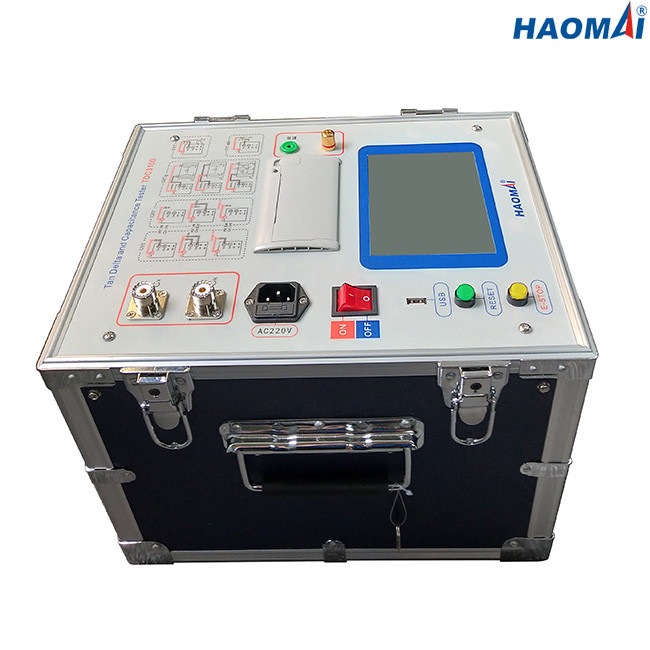

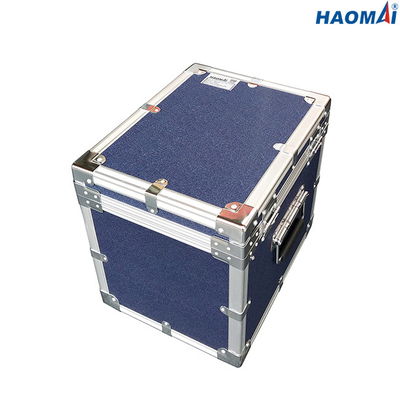

La capacité et la puissance/le système de test TDC3100 facteur de dissipation est 22.8kg (50,27 livres), qui le rend facile à transporter aux emplacements de essai. L'écran tactile sur le panneau de TDC3100 facilite l'opération et plus rapidement.
Caractéristiques principales
1)Norme d'essai : IEC60247
2)Mode test sélectionnable : UST, GST, GSTg
3)facteur de puissance d'isolation de 10 kilovolts/mesure facteur de dissipation (tan∂)
4)Mesure de capacité jusqu'à 60 N-F à 12 kilovolts
5)Essai de rapport de CVT disponible (approprié à CVT avec classe 1,0 ou 3,0 d'exactitude)
6)Circuits de suppression d'interférence pour examiner dans des conditions graves d'interférence ou de bruit
7)Écran tactile pour l'opération facile et rapide
8)Imprimante thermique intégrée pour des résultats d'essai imprimants directement
Données techniques
●Norme d'essai : IEC60247
●Sortie interne de HT : 0.5~12kV
Exactitude de sortie : ± (reading×1%)
Résolution : 100V
Courant de sortie maximum : 200mA
Capacité : 2000VA
●source d'énergie d'Auto-excitation : C.A. 0~50V/15A
●Mesure de facteur de dissipation (tgδ)
Chaîne de mesure : aucune limite
Exactitude : ± (reading×1%+0.040%)
Résolution : 0,001%
●Mesure de la capacité (CX)
Chaîne de mesure : 15pF < Cx="">
La CX < 60nF="">
La CX < 150nF="">
La CX < 300nF="">
La CX <300nf for="" CVT="" test="">
Exactitude : ± (reading×1%+1.00pF)
Résolution : 0.001pF (4 numériques valides)
●Essai de rapport de CVT (approprié à CVT avec classe 1,0 ou 3,0 d'exactitude)
Chaîne de mesure : 10~10000
Exactitude : 1%
●Fréquence
À fréquence unique : 50Hz ou 60Hz
Fréquence variable : 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz
●Imprimante thermique intégrée pour l'impression de résultats d'essai
●Interface d'USB pour le stockage de téléchargement de résultats d'essai
●Stockage de données : 200 résultats d'essai peuvent être stockés dans l'appareil de contrôle
●Alimentation d'énergie : adapté aux besoins du client (C.A. 220V/230V/120V/127V±10%, 1 phase), 50Hz/60Hz
●État environnemental
Température de stockage : -20℃~60℃
Température de fonctionnement : -10℃~50℃
Humidité : <90>
●Divers
Dimension de centre serveur : 350 x270mx270mm (13.78x10.62x10.63 dedans.)
Poids de centre serveur : 22.8kg (50,27 livres)
●Qualifications de sécurité et EMC
Sécurité : conçu selon IEC61010-1
EMC : le CEI industriel léger 61326
La capacité et la puissance/le système de test TDC3100 (essai de C&DF réglé) TDC3100 facteur de dissipation est instrument fiable d'essai pour le facteur de dissipation de essai (tgδ), le facteur de puissance (PF) et la capacité (CX) des transformateurs, des disjoncteurs, des machines rotatives, des câbles, du CVT etc….
